正向运转电机控制电路

有关电机正向转动的控制电路图，一例通过按钮点动操作实现电动机的点动运转的控制电路，分析了该控制电路的回路送电操作顺序，以及电机正向运转的操作方法，供大家参考。

正向运转电机控制电路

如下图：

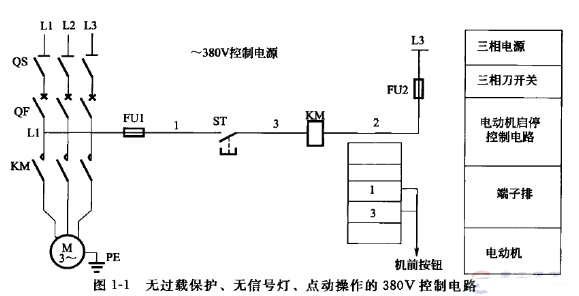

图1：电动机的点动运转的控制电路

说明：

图1-1为是通过按钮点动操作实现电动机的点动运转的控制电路，根据图1-1画出实物接线图如图1-2。

1、回路送电操作顺序

1）合上三相隔离开关QS;

2）合上主回路断路器QF ;

3）合上控制回路熔断器FU1， FU2.

2、启动运转按下启动按钮ST，其动合融点闭合，电源L1相-》控制回路熔断器FU1-》1号线一启动 ，按钮ST动合触点（按下时闭合）-》3号线-接触器KM线園-》2号线-》控制回路熔断器 FU2-》L3相，接触器KM线圈两端构成380V的工作电压。

接触器KM线園获得380V电压动作，接触器KM三个主触点同时闭合，电动机M绕组获得三相380V交流电源，电动机M运转，驱动机械设备工作。手离开启动按钮ST时， ST的动合触点断开，切断接触器KM线圈电路，接触器KM线圈断电，接触器KM释放，接触器KM三个主触点同时断开，电动机M绕组脱离三相 380V交流电源，停止转动，驱动的机械设备停止运行。

操作方法：

按下按钮ST，其动合触点闭合，电动机启动运转。手离开启动按钮ST，其动合触点断开，电动机停止运转。

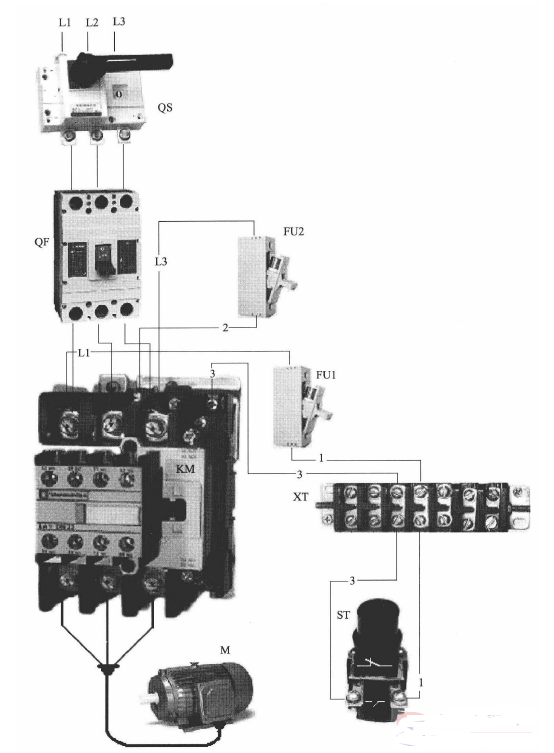

图2：实物接线图
