三菱PLC常用电路编程指令运用

一、自锁、互锁电路

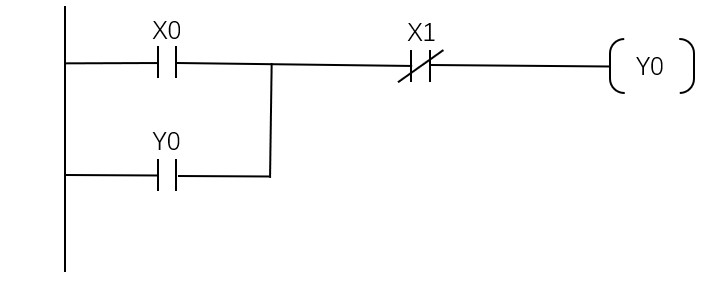

1）自锁电路

自锁电路常用于电动机的起保停控制。

按下启动按钮X0电动机开始运行，松开启动按钮后电动机保持运行，按下停止按钮X1电动机停止运行。

2）互锁电路

互锁电路常用于电动机的正停反、正反转、星三角降压启动等控制电路中，主要目的是防止两个线圈同时接通而造成的电动机短路等故障。

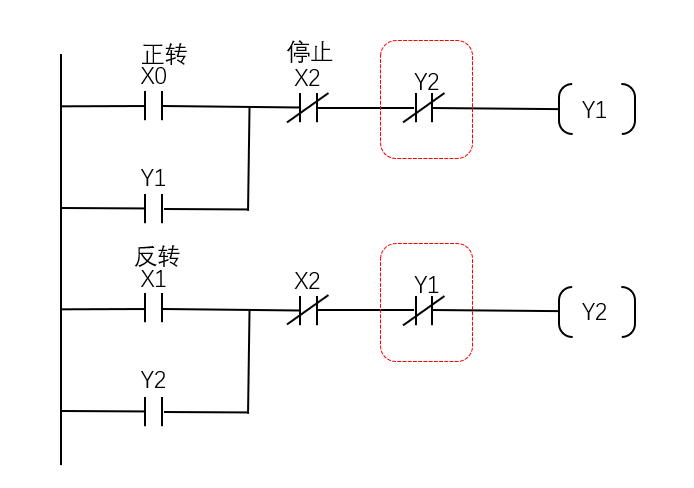

以电动机的正停反控制为例。

将电动机正转控制线圈Y1的常闭触点接入电动机反转控制线圈Y2的程序段中，当电动机正转运行时按下反转按钮X1电动机反转控制线圈Y2不会接通，电动机继续正转运行。只有按下停止按钮X2使电动机停止后再按反转按钮X1电动机才能切换到反转运行。

电动机从反转运行切换到正转运行亦是如此。

二、延时电路

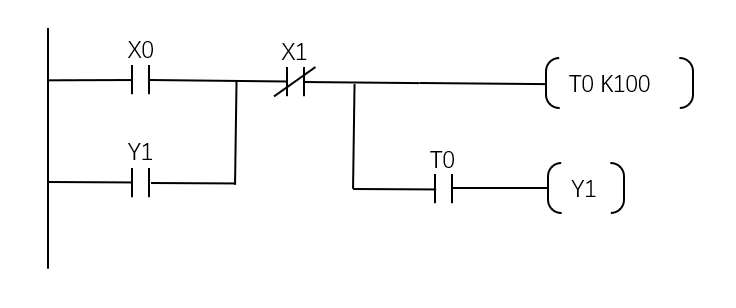

1）接通延时电路

按下启动按钮X0，定时器T0开始计时，当T0当前值等于设定值后，T0的常开触点接通，线圈Y0接通，按下停止按钮X1，T0复位线圈Y0。

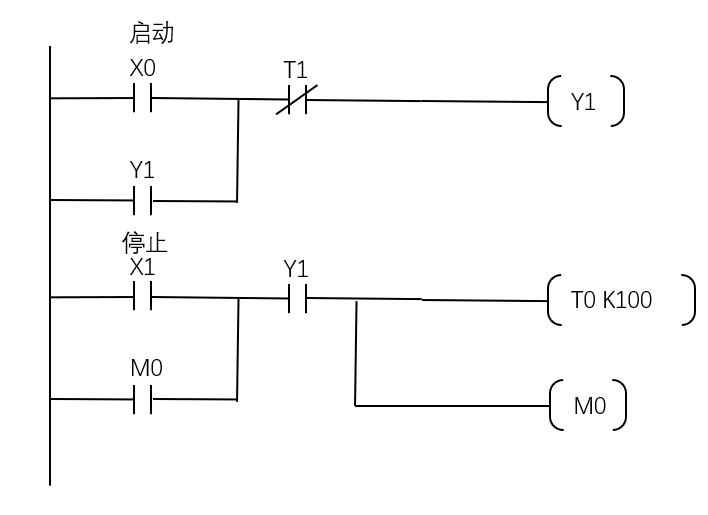

2)断开延时电路

按下启动按钮X0线圈Y1接通，按下停止按钮X1定时器T0开始计时，当T0当前值等于设定时，T0的常闭触点变为常开，线圈Y1断开。

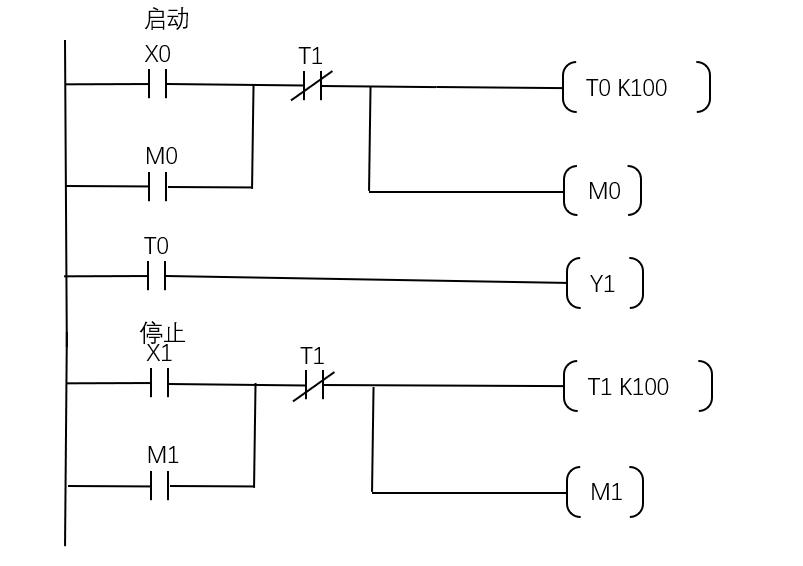

3）接通延时和断开延时组合电路

按下启动按钮X0定时器T0开始计时，计时时间到线圈Y0接通，按下停止按钮X1定时器T1开始计时，计时时间到线圈Y0断开。

三、闪烁电路

1）先亮后灭

按下启动按钮X0辅助继电器M0自锁，同时定时器T0开始计时，线圈Y1接通。T0计时时间到Y1断开，定时器T1开始计时，T1计时时间到复位T0，程序重新开始循环。

2）先灭后亮

按下启动按钮X0辅助继电器M0自锁，同时定时器T0开始计时，T0计时时间到线圈Y1接通，同时定时器T1开始计时，T1计时时间到复位T0，程序重新开始循环。

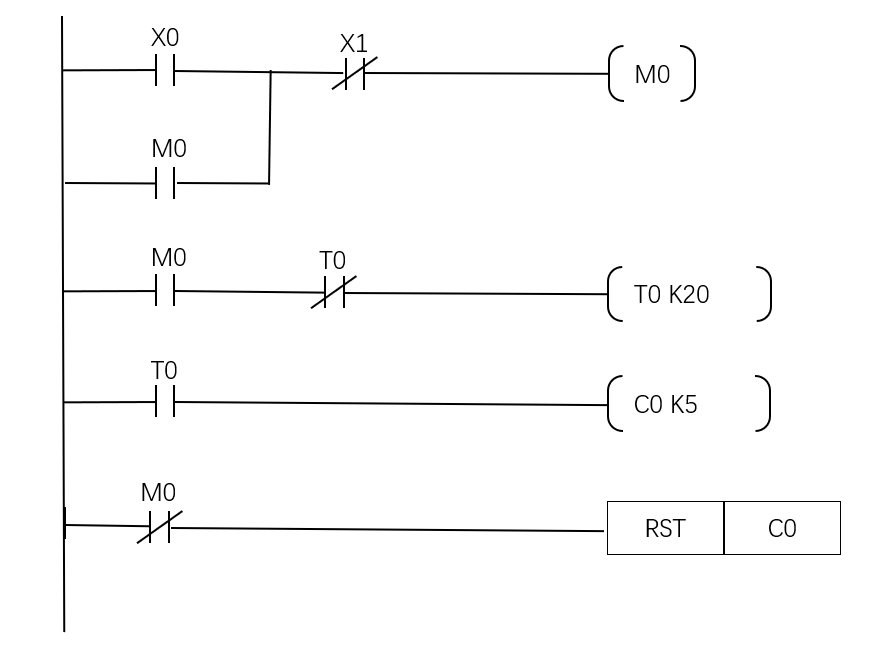

三、长延时电路

由于FX2N系列PLC定时器的最长定时时间为3276.7s，若需要更长的定时时间，可以借助计数器实现。

按下启动按钮X0，定时器T0开始计时，计时时间到计数器C0当前值加“1”，同时T0复位并重新开始计时，直到C0的当前值等于设定值。

定时时间=C0设定值*T0设定值（需要将T0设定值转换成秒后再代入计算）。

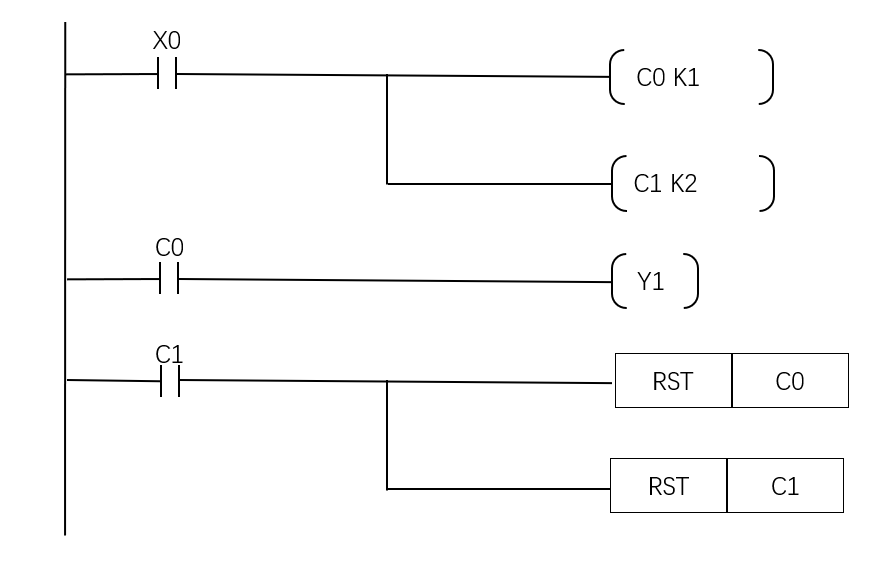

四、一键启停

第一次（单数次）按下按钮X0，计数器C0、C1当前值同时加“1”，且线圈Y1接通；第二次（偶数次）按下按钮X0，计数器C1当前值加“1”，同时复位C0、C1，线圈Y1断开，开始下一次循环。

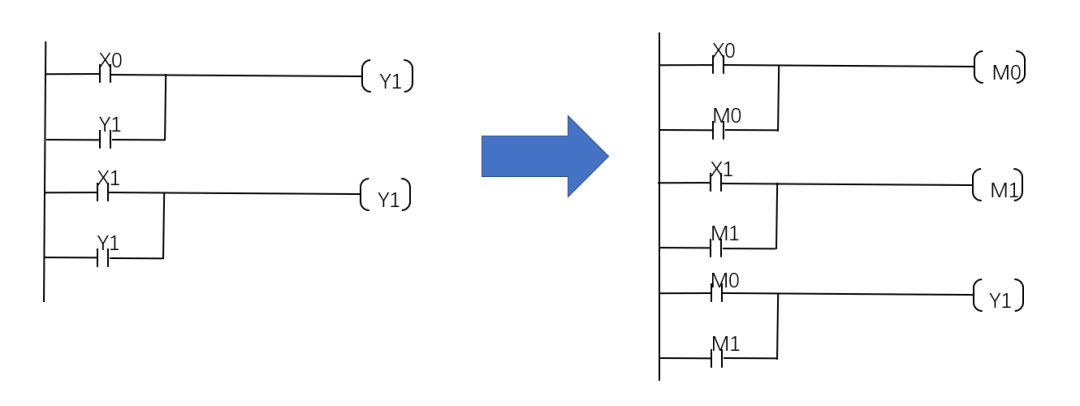

五、双线圈

在程序中两次或两次以上使用同一线圈的现象称为双线圈，这时前面的输出无效，只有最后一次才有效，可以借助辅助继电器解决。
