S7-300的PID控制调节一

1.什么是PID控制？

PID控制器是一个在工业控制应用中常见的反馈回路部件，由比例单元P、积分单元I和微分单元D组成。

PID控制可加快大惯性系统响应速度以及减弱超调趋势。PID控制器就是根据系统的误差，利用比例、微分和积分算出控制量进行控制。

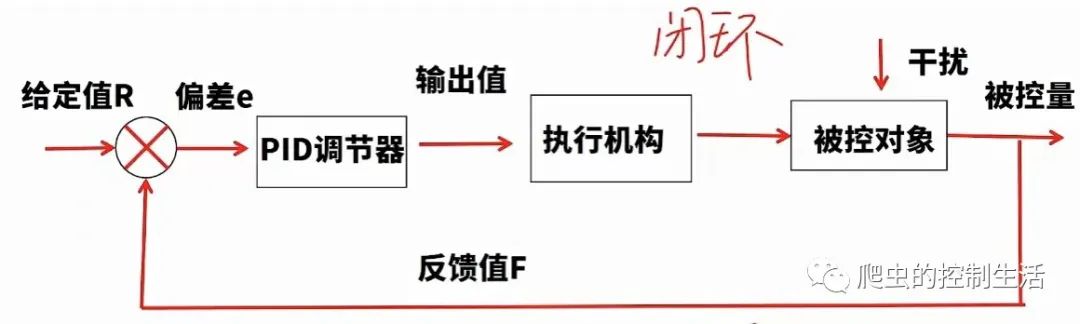

PID控制流程图：

开环控制典型的例子就是步进电机；闭环控制常用的例子就是伺服电机，伺服电机带有编码器，也就是它的反馈装置。

2.温度PID调节案例

①硬件配置

S7-300CPU模块、模拟量输入模块AI8×13BIT（支持PT100测温）、模拟量输出模块AO8×12BIT、变频器、灯泡、热电阻PT100。

②硬件组态

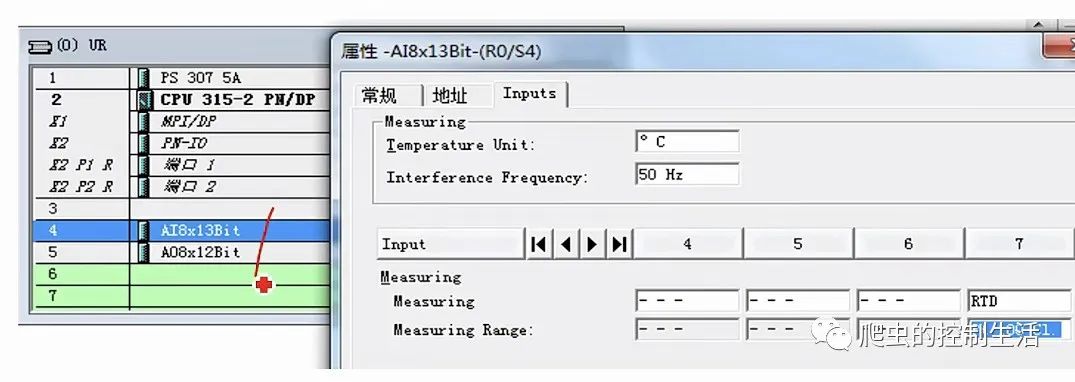

AI模块选择7通道，RTD类型，PT100气候型：

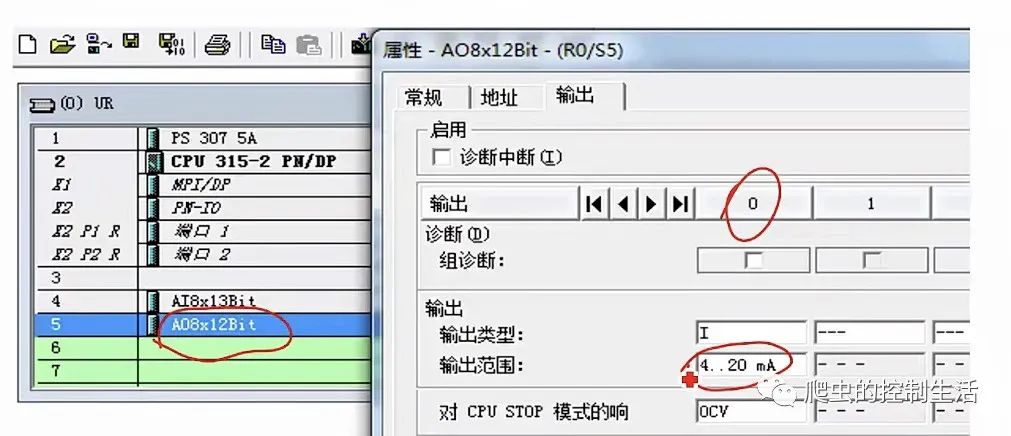

AO模块选择0通道，电流类型，4-20ma

然后所选择的变频器进行预设定，参照说明书进行调试。

模块接线，变频器接线确保按照说明书正确接法接。

3.程序分析

①首先在OB35里将AI信号转换为工程量：

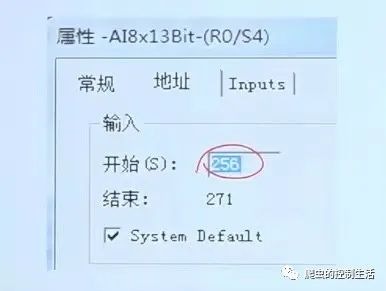

因为我们选的7通道，那么输入的地址为PIW270。

②在OB35里调用FB41—PID指令，因为OB35块可以设置扫描周期，所以在OB35调用。

③在OB35里调用FC106—模拟量输出指令，把PID输出结果通过AO模块转化为4-20ma（可选），发送给变频器。

总结：通过变频器控制电机转速，带动灯泡发亮程度，来控制温控箱的温度，通过PID调节，让温控箱稳定在设定的温度值。
