常用变频器接线端子集锦及接线示意图

变频器接线端子隶属于连接器的一种，种类分单孔，双孔，插口，挂钩等，从材料分，铜镀银，铜镀锌，铜，铝，铁等。它们的作用主要传递电信号或导电用，在工程中，它是站前工程为站后工程预留的接口，是站后接口工程的预埋设施。

变频器接线端子分类

变频器从功率分成:强电端子和弱电端子两大类;

(1)强电端子是指高电压高功率的接线端子，通常包括RST供电电源端子、UVW电机端子、P+和N-直流母线端子、PB制动电阻端子、E散热铝片接地端子等。变频器的能量通过这些端子传递进来，处理后传递出去给电机。

(2)弱电端子包括+24V、com、+10V、GND这类弱电电源端子,FWD正转、REV反转、X1~X7多功能定义端子、RA、RB、RC内部继电器输出端子、AO模拟量输出端子、VI、AI模拟量输出端子、RS485通讯端子等等，这类也叫控制端子。

变频器的怎样转、转多少速度、它现在的状态怎样、和外围设备怎样联手运作等都通过这些端子的电平高低来实现。通常FWD、REV、X1~X7通过外部接触器的触点信号的开闭，送入指令给变频器。一般采用常开触点控制较多，某些变频器还可以自行定义逻辑信号的正反逻辑。

变频器接线端子应用展示

应用说明：选用的端子有插拔式端子、直焊式端子和栅栏式端子

应用说明：选用的是双层栅栏式端子

应用说明：选用的是双层栅栏式端子

应用说明：选用的是直焊式接线端子(LG127)

应用说明：选用的是直焊式接线端子(LG127HB)

应用说明：选用的是栅栏式端子

应用说明：选用的是插拔式式端子

应用说明：选用的是插拔式端子

变频器接线端子功能使用解析

1、变频器的接线端子使用说明

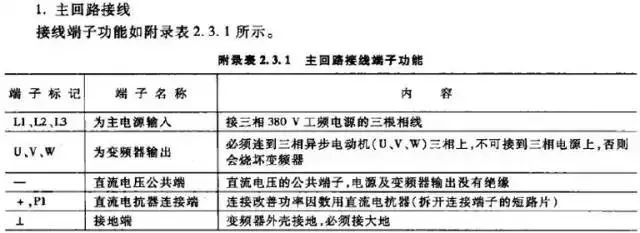

变频器的接线端子分为主回路和控制回路两大部分，把变频器后上盖打开，即可看到主回路端子和控制回路端子，使用时务必依照附录图2.3.1所示进行接线。由于附录图2.3.1为变频器的标准接线图，在具体使用时，有些功能并不需要，应根据具体的使用要求进行必要的配线，不需要的控制端可以空开不用。

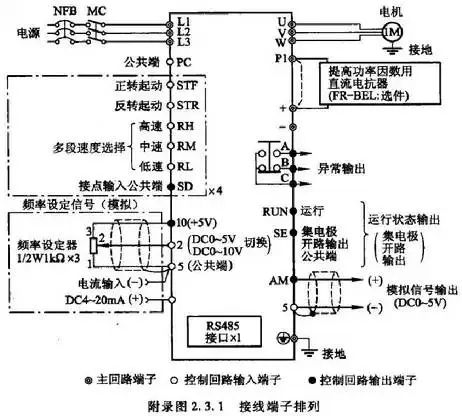

2、接线端子排列图

3.控制回路接线

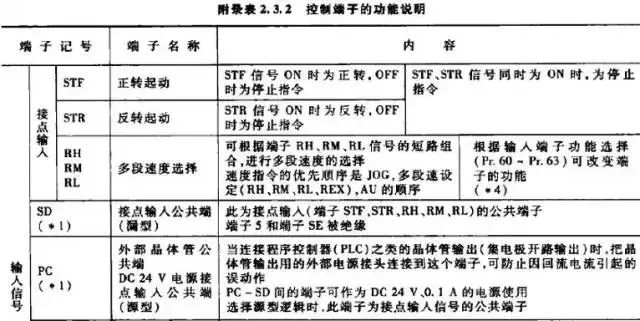

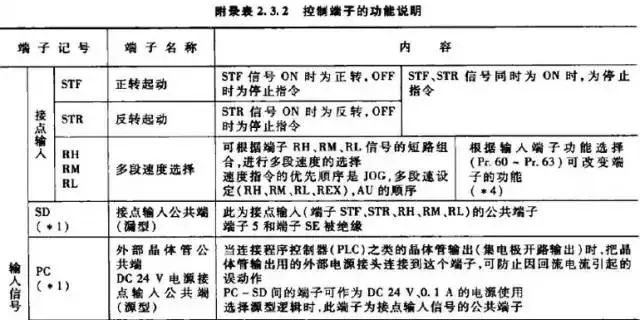

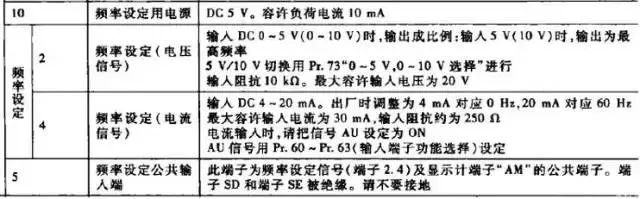

控制回路接线必须与主回路分开，否则会引起干扰，使控制功能失灵，根据使用要求，设计控制回路接线.不需要的端子可以空开不用，控制端子功能如附录表2.3.2

4、控制端子功能
