MOVIFIT_FC_class-profinet组态及控制

MOVIFIT多用于输送类设备

MOVIFIT-FC  FC系列产品特性:

变频器型，功率最大至4KW，分2个规格,Technology技术型,Classic基本型.

LEDs 状态显示/诊断

现场总线接口

开关量输入输出

可选维修开/关动力分配

集成制动器控制（对SEW制动器或非SEW均可）

可选内置制动电阻或外置制动电阻

集成安全停止功能

§简易调试（EASY模式）/高级参数设定（EXPERT模式）

------------------

可分离的电子元件单元和连接单元

– EBOX: 电子功率单元

– ABOX: 连接单元

------------------------------------------------------

MOVIFIT-FC的两种功能等级:

Classic  基本型: 简单功能,通过现场总线控制.

Technology 技术型:使用MOVI-PLC,依据IEC61131标准进行自由编程,MOVITOOLS MotionStudio 软件 – Engineeringplug-ins调试插, – Function blocks 功能块 – Motion libraries 运动库.

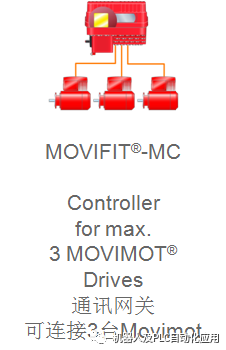

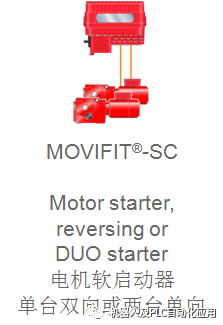

MOVIFIT现场总线

MOVIFIT FC

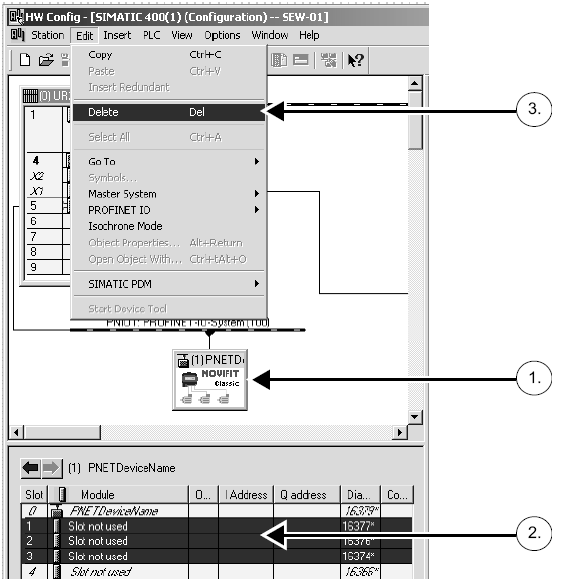

·Profinet组态

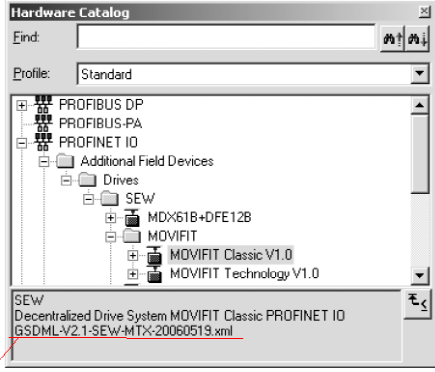

·1 在PLC硬件组态的profinet结构上添加MOVIFIT-class v1.0的图标，

并对此站点命名

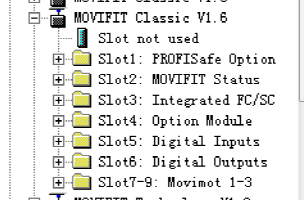

·2 点击添加的MOVIFIT图标，选择所有的9个MOVIFIT插槽。

·3 删除所有选中的插槽

步骤3未进行之前,分配各槽的使用模块.

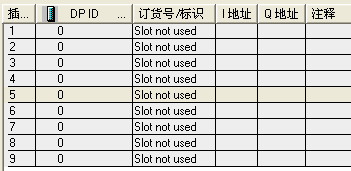

步骤3进行后

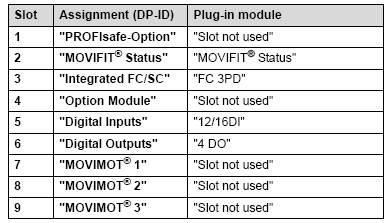

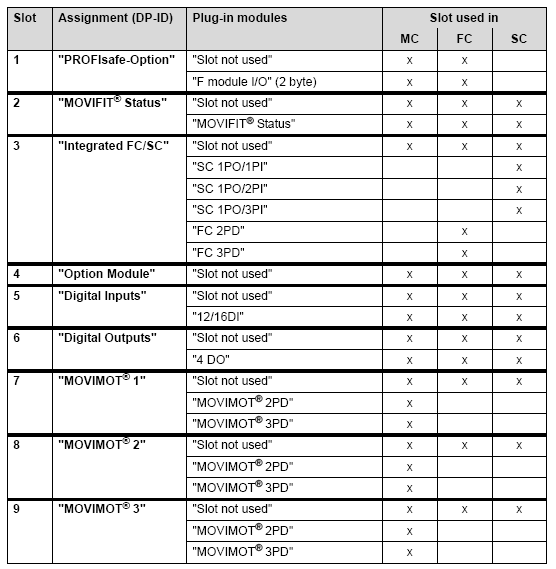

下面的表格为带profinet总线的MOVIFIT-Class版本变频器应用

MOVIFIT经典版

MOVIFIT技术版

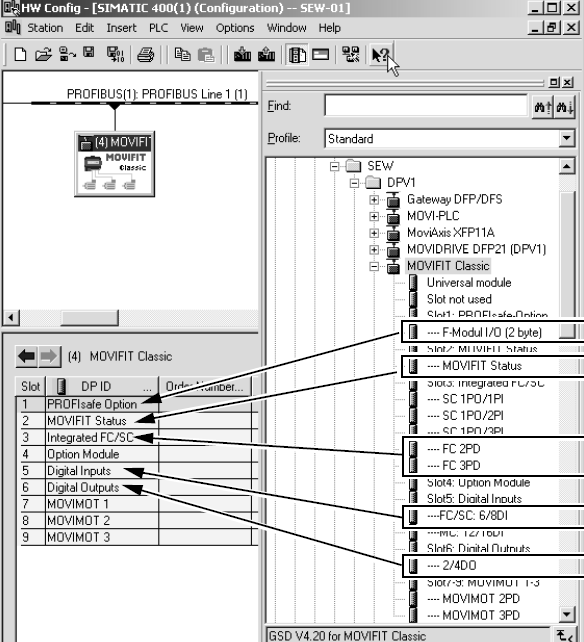

S7内硬件组态设置

举例如下，如果不带PROFISAFE的配置过程

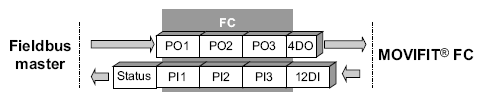

控制/状态分配:

·状态字定义

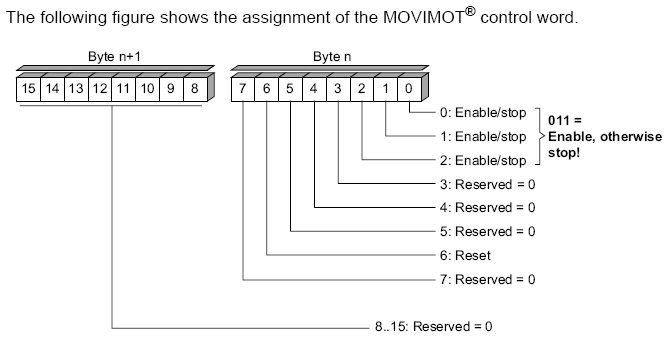

控制字定义

PO1控制启动 : 110

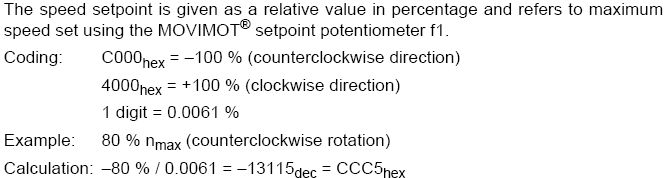

MOVIMOT速度定义（PO2）：

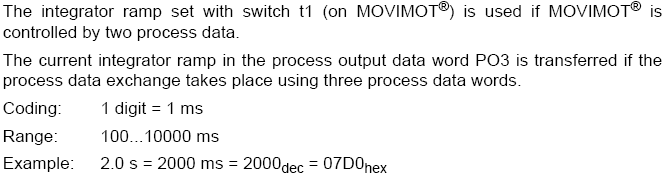

MOVIMOT斜坡定义（PO3）：

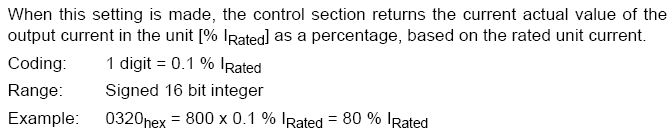

MOVIMOT 电流（PI2）：

编辑：黄飞
