西门子Profibus通信实战札记

Profibus作为一种通信方式，凭借独特的优势，在工业控制领域应用广泛。现在说的是西门子S7-300与西门子S7-200PLC之间（一台S7-300两台S7-200）的Profibus通信案例。

请先在西门子自动化官网下载PROFIBUS 技术参考综合文档看，这里简要说说，不再赘述。先是关好电（忽略不做这一步的乌鼠，机毁人亡别找我，已经提点你了），用DP插头连好，2个EM277分别接好在各自的200扩展插座上，调好EM277的X10和X1地址旋钮，然后就进入TIA Portal里面，先添加EM277的GSD，再组态S7-300的硬件，S7-200不用组态。编好监控表，设数监控状态，即可得知通信成功与否。

特别提醒，这里S7-300的通信I/O地址，是在允许范围内的物理地址Q:PX,QX:PX,I:PX,IX:PX等等，敲入的时候是QPX,QXPX,IPX,IXPX即可，PLC自动识别。

这个物理地址，并非PLC接线端子上的I/O地址，只是西门子官方把它们称为“物理”地址，实质是有范围限制的虚拟地址。

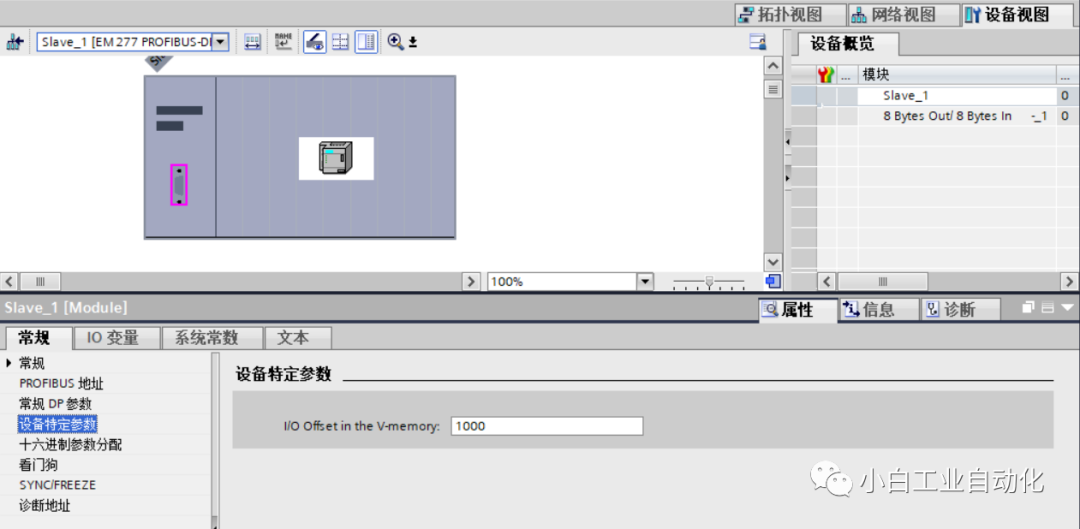

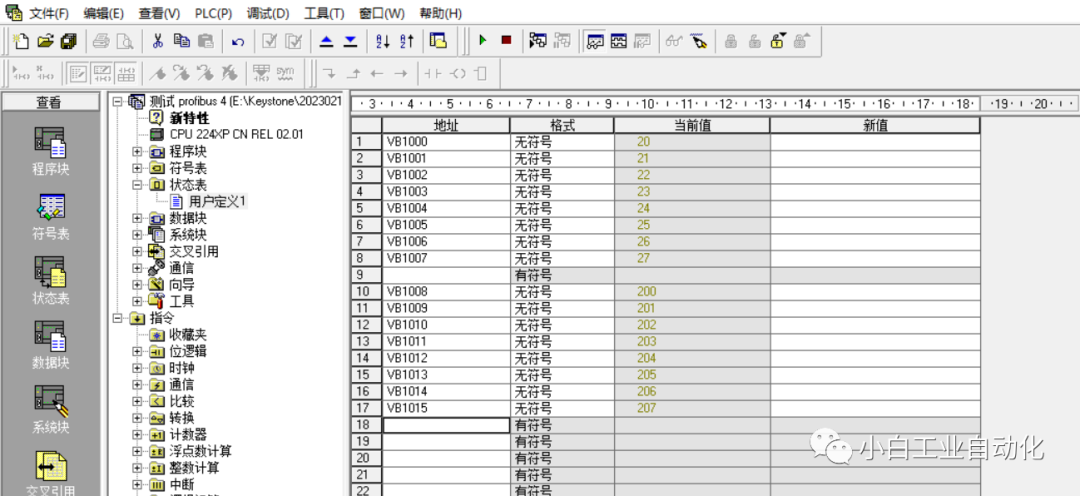

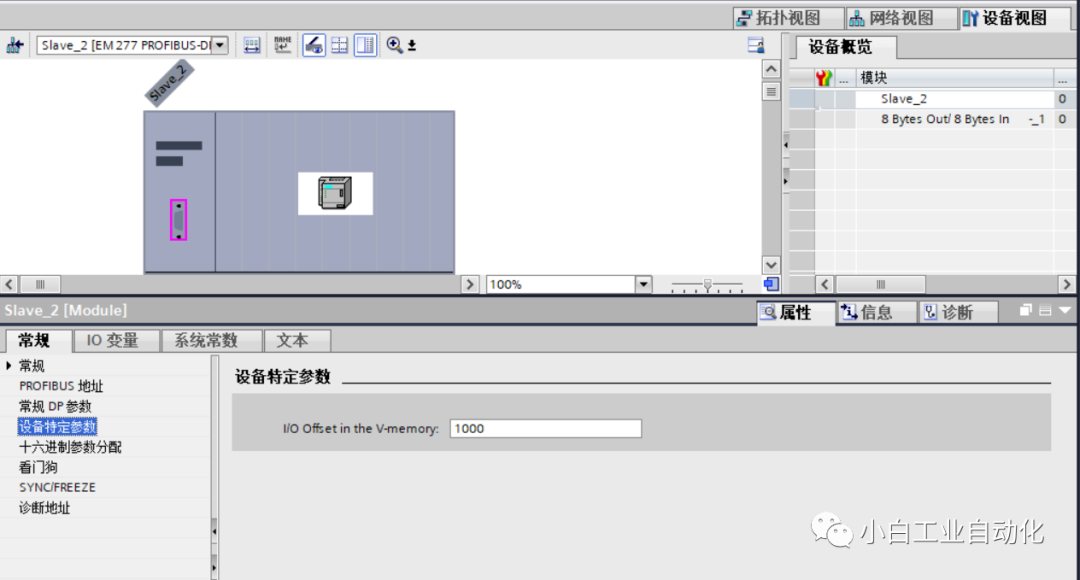

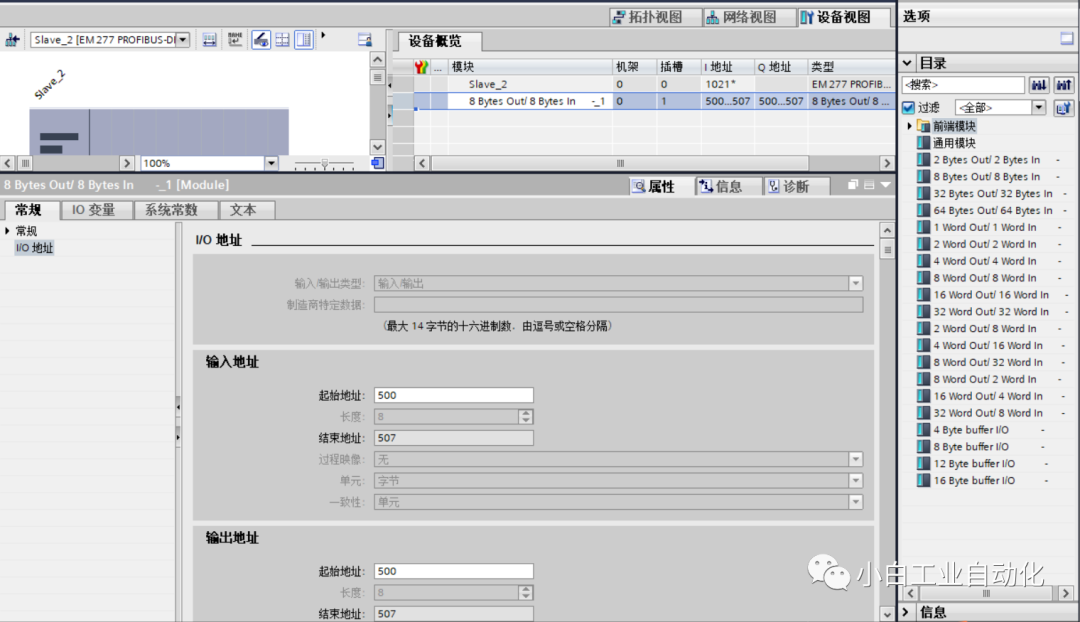

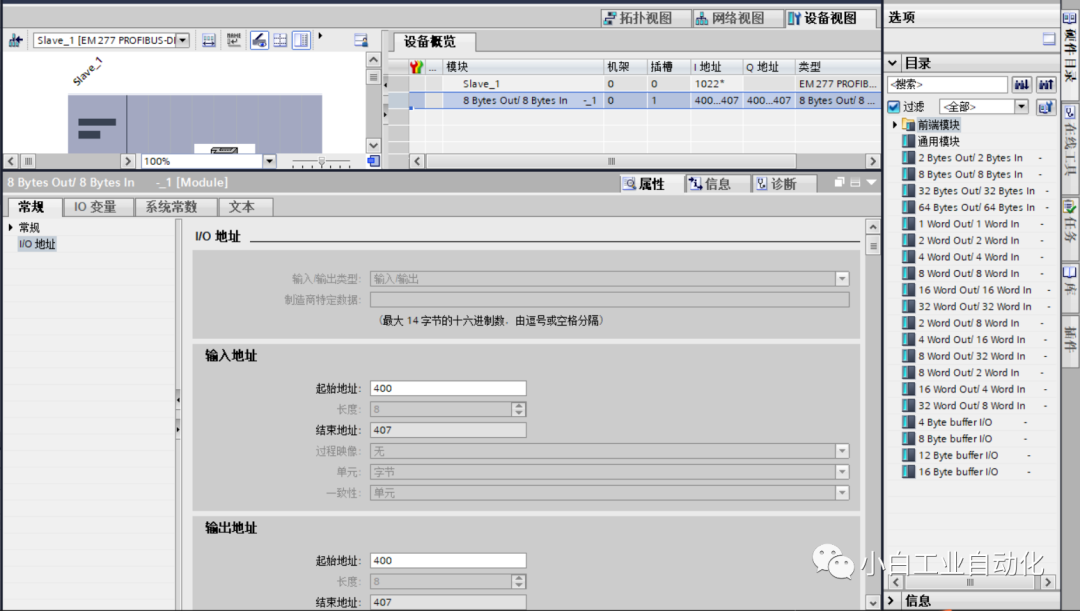

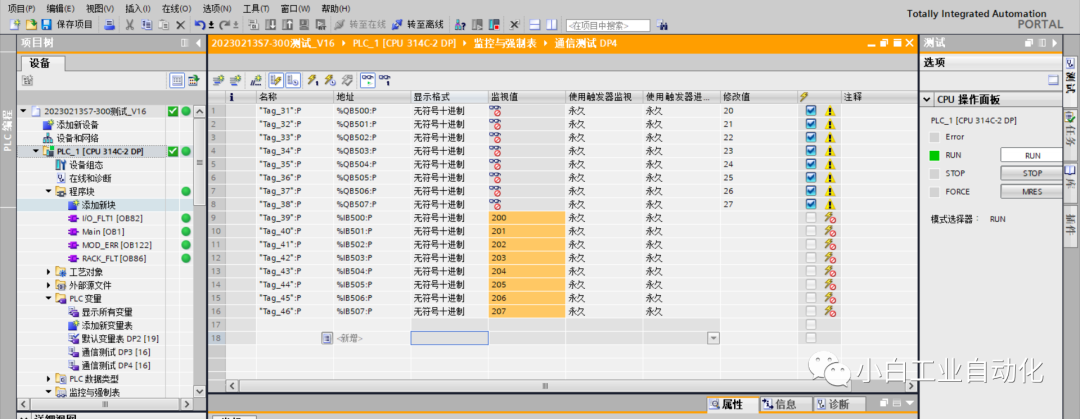

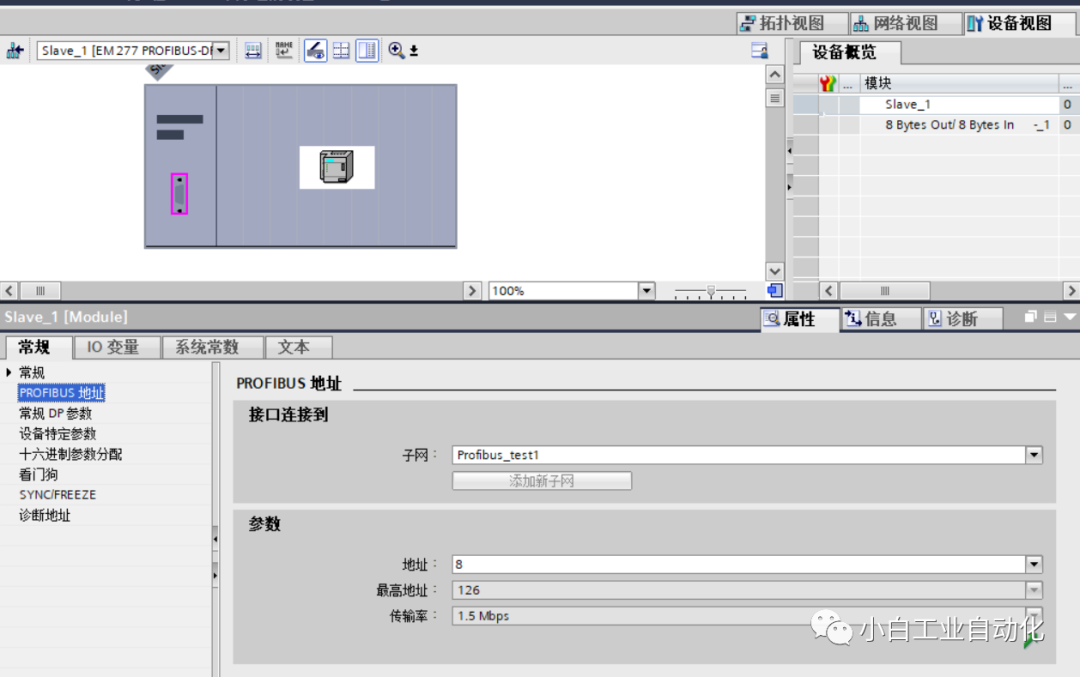

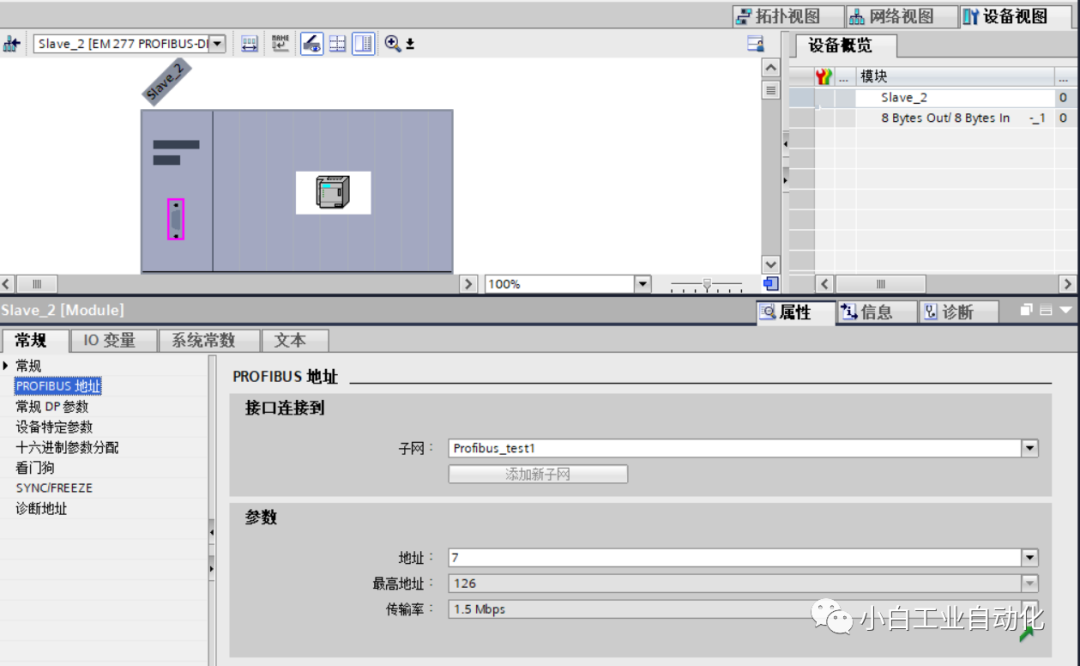

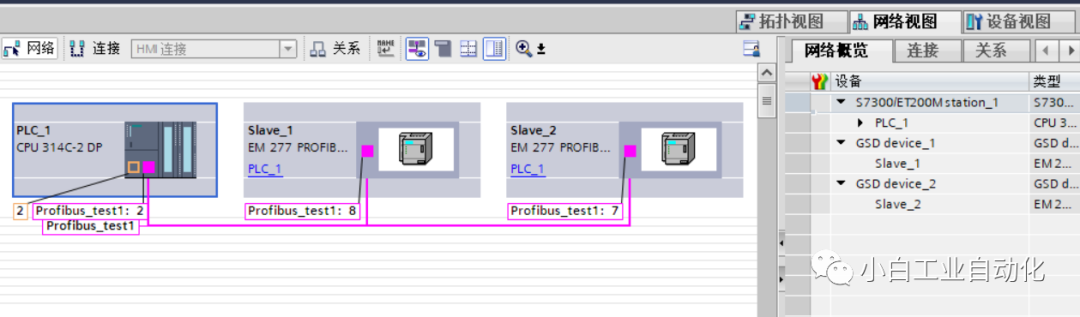

接下来上图，自己对照理解。
