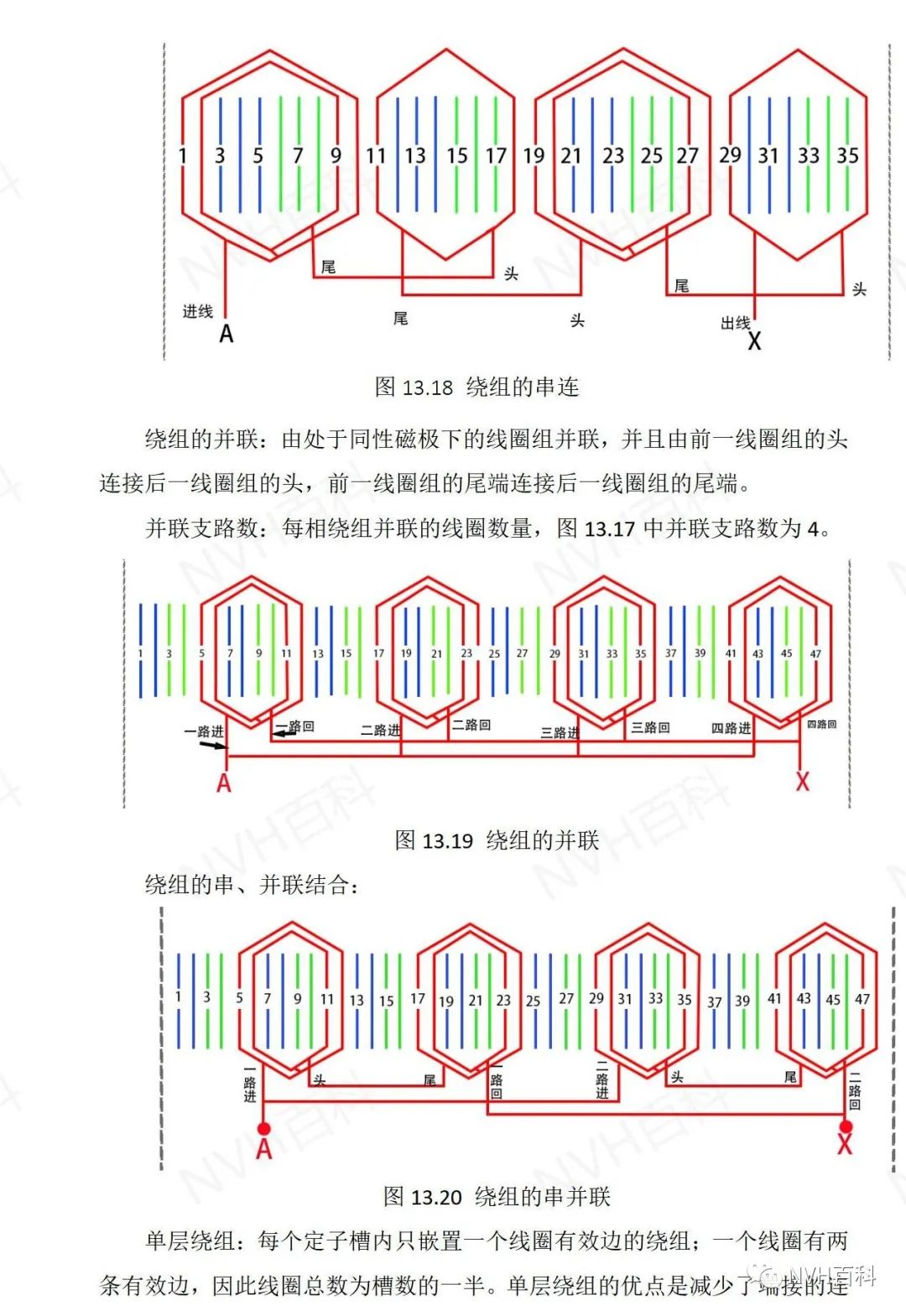

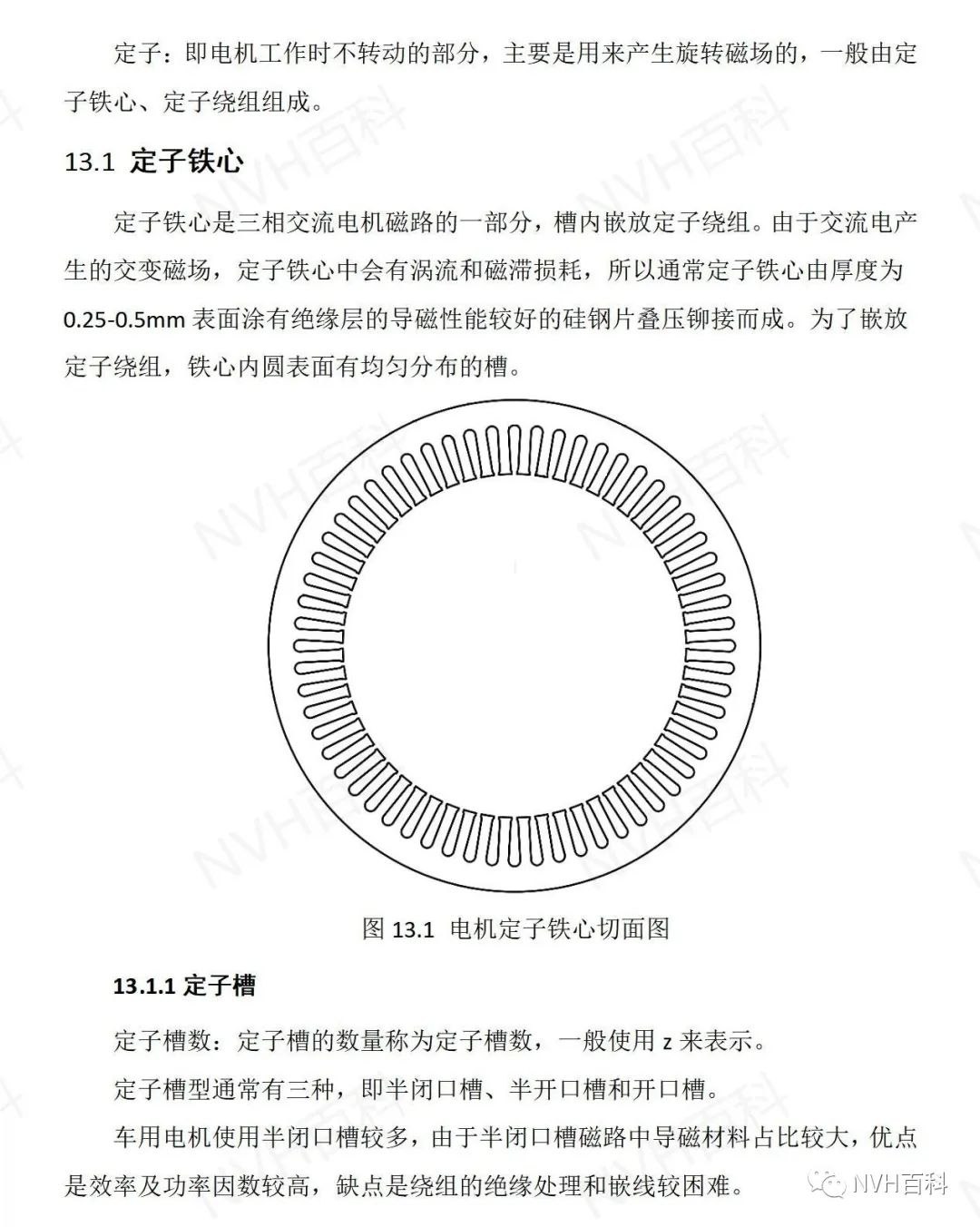

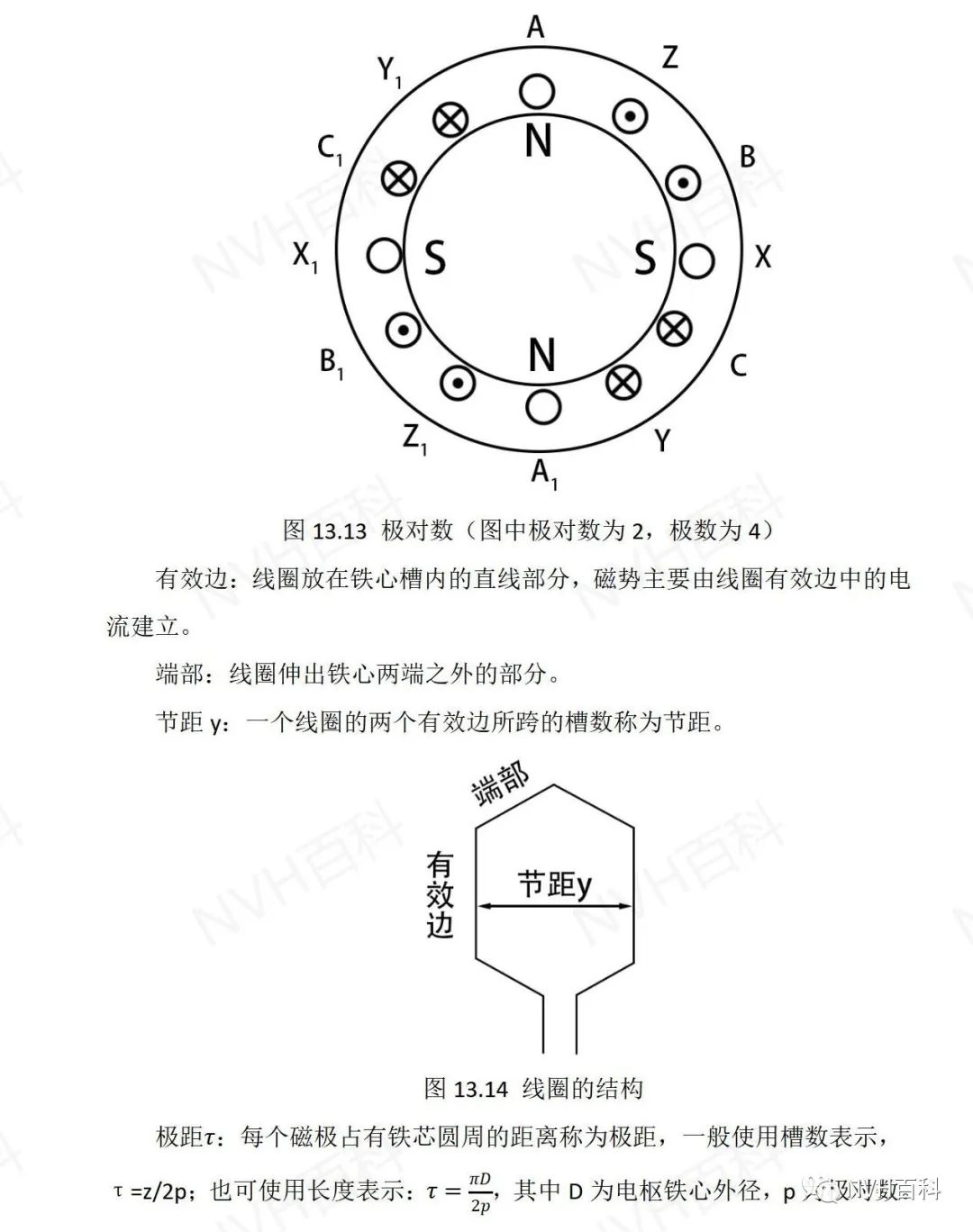

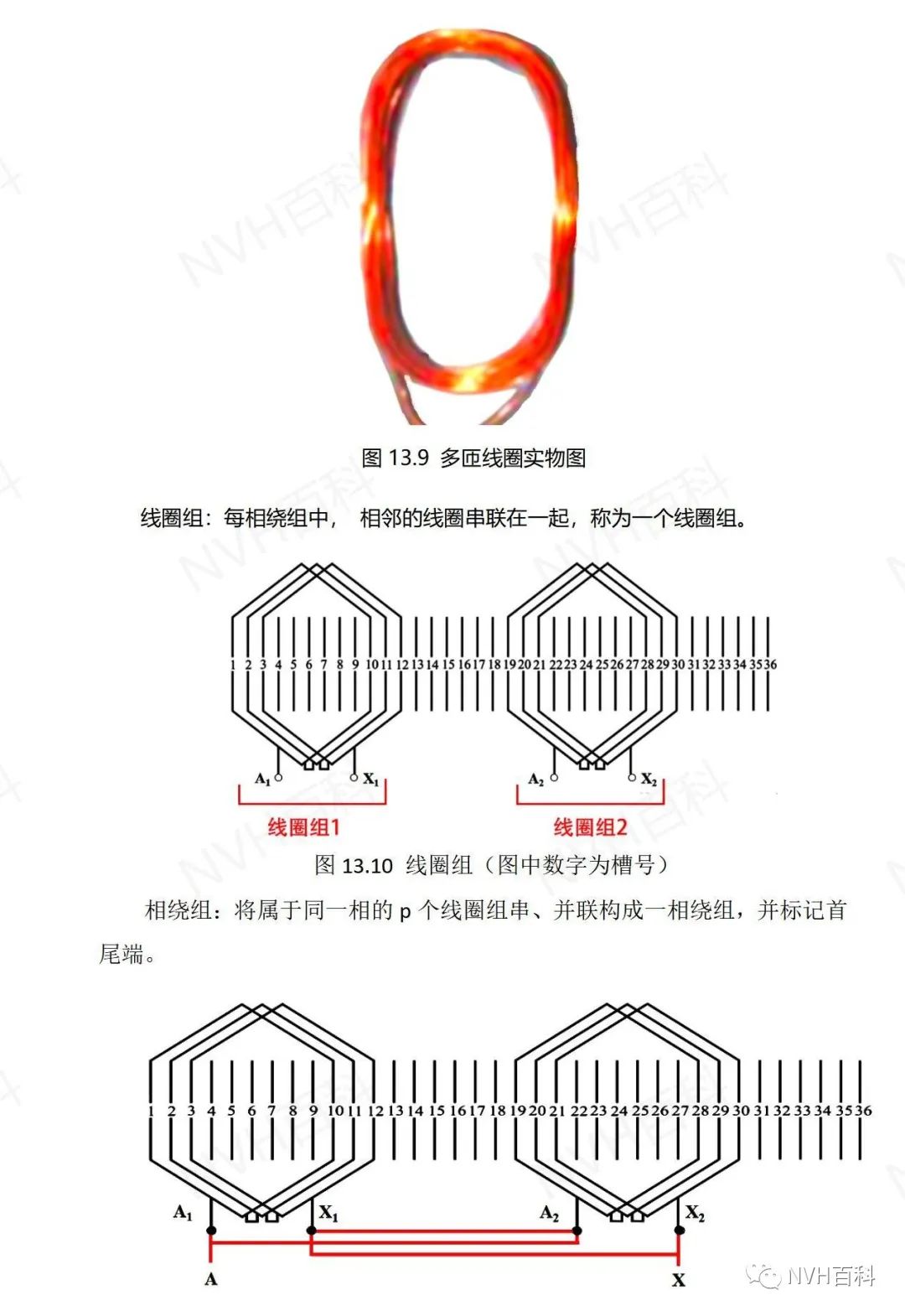

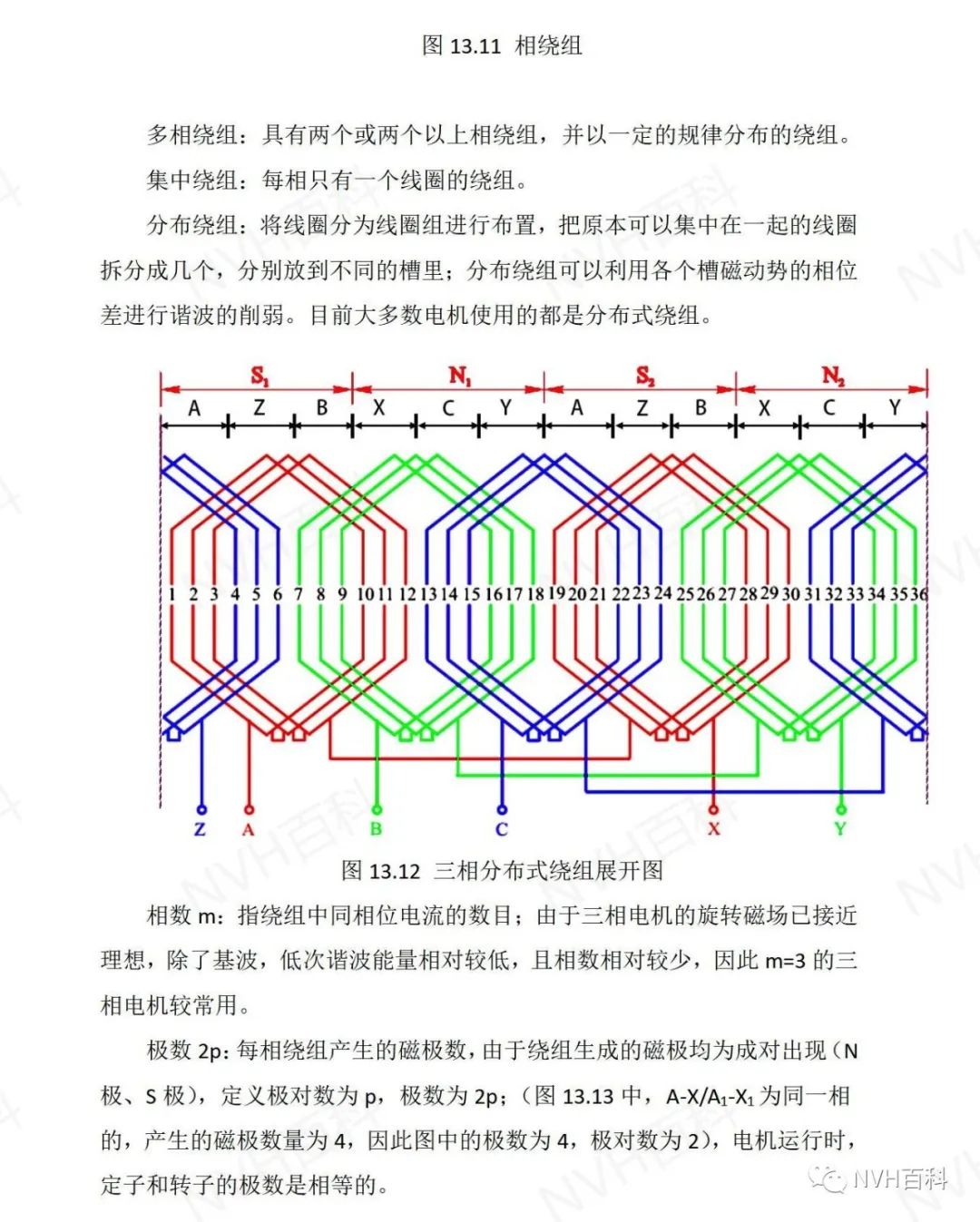

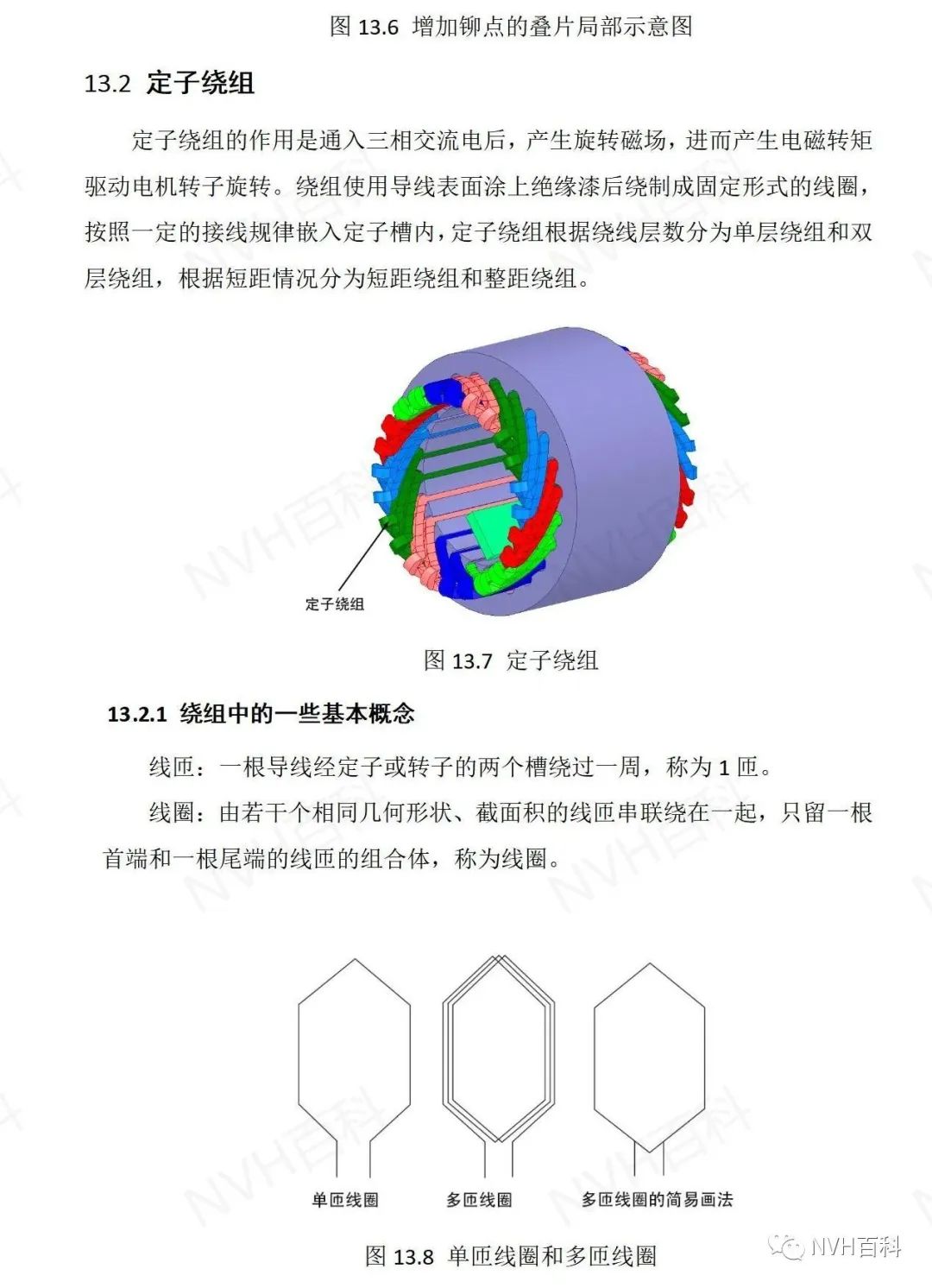

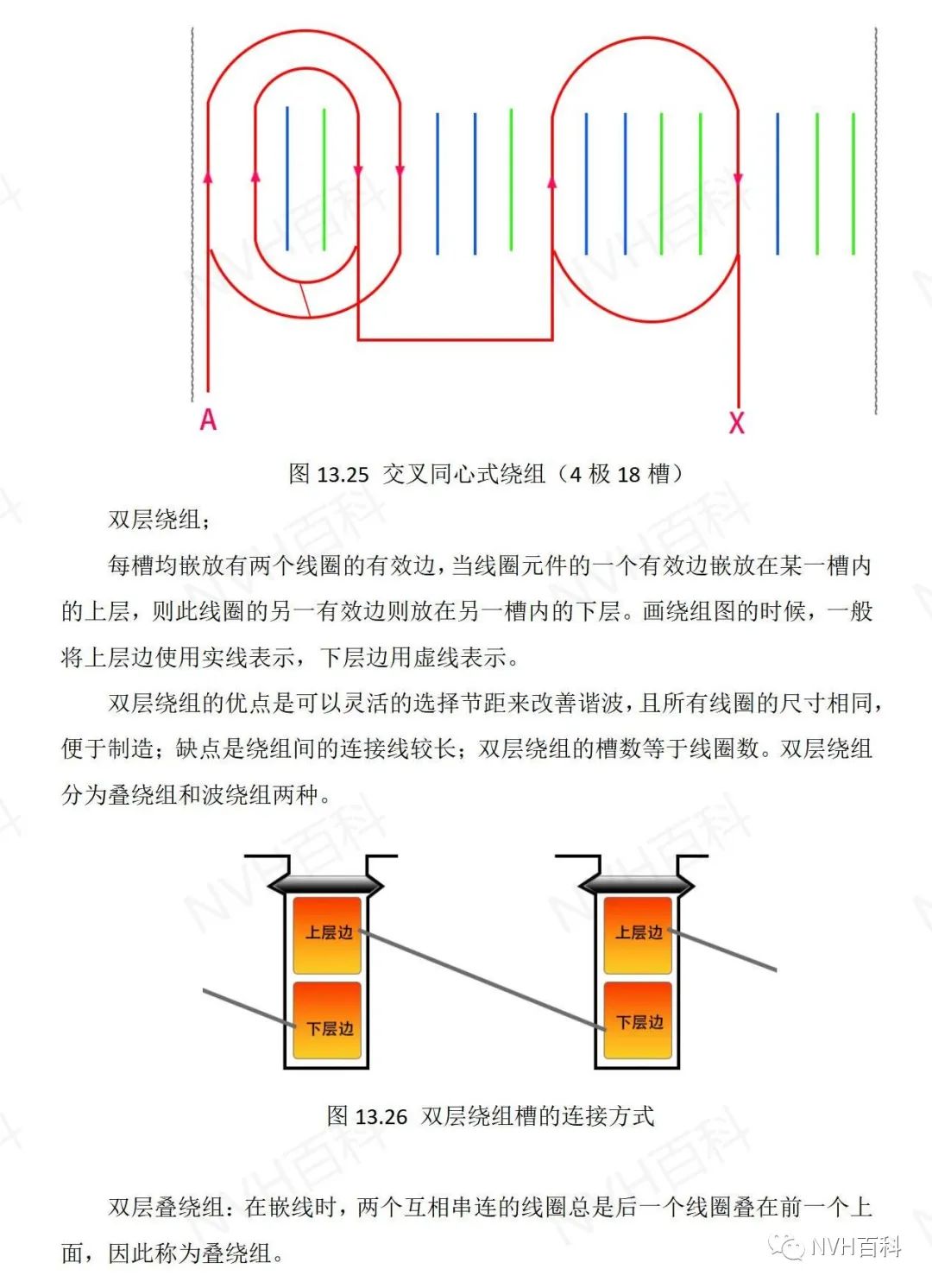

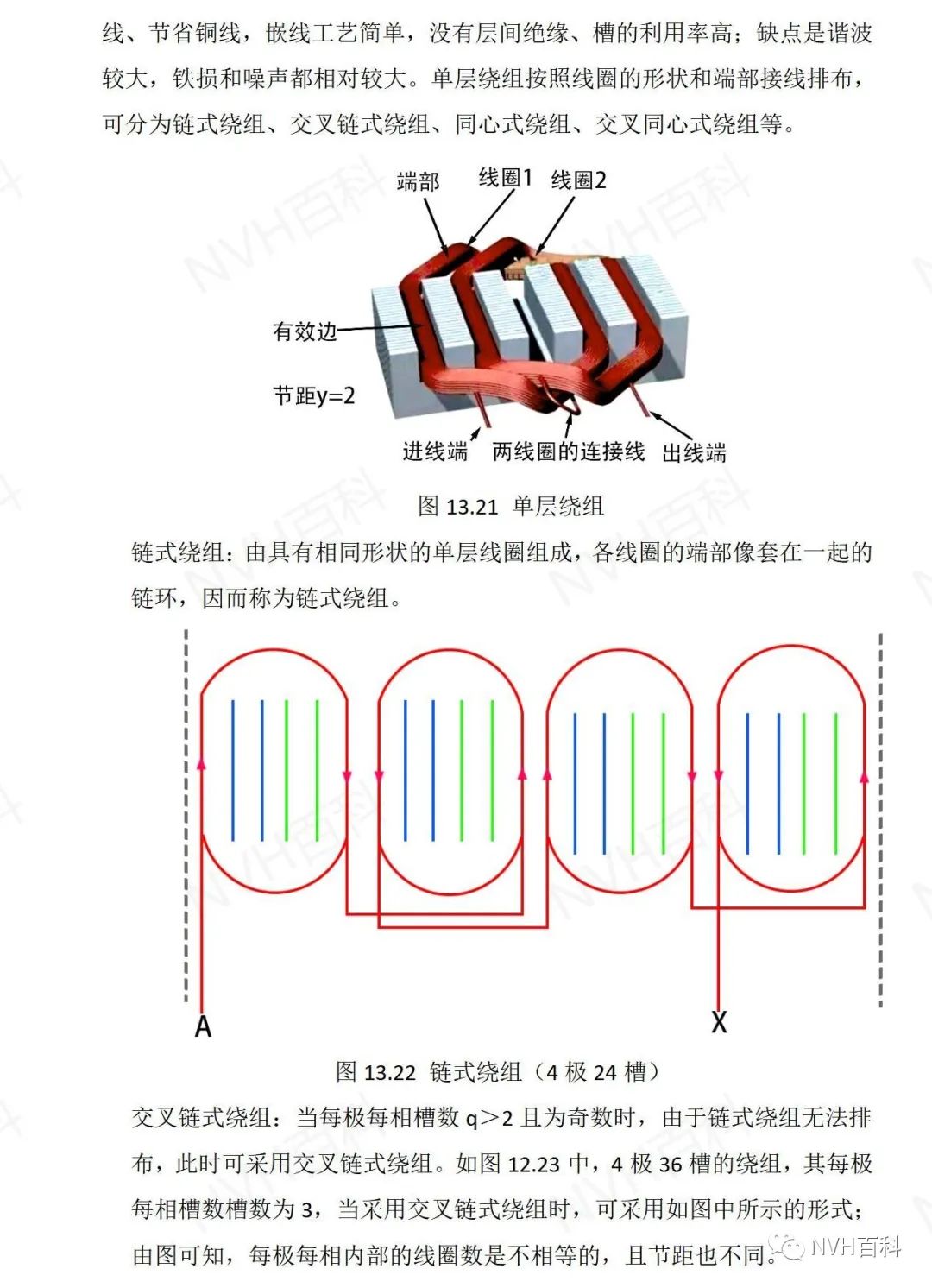

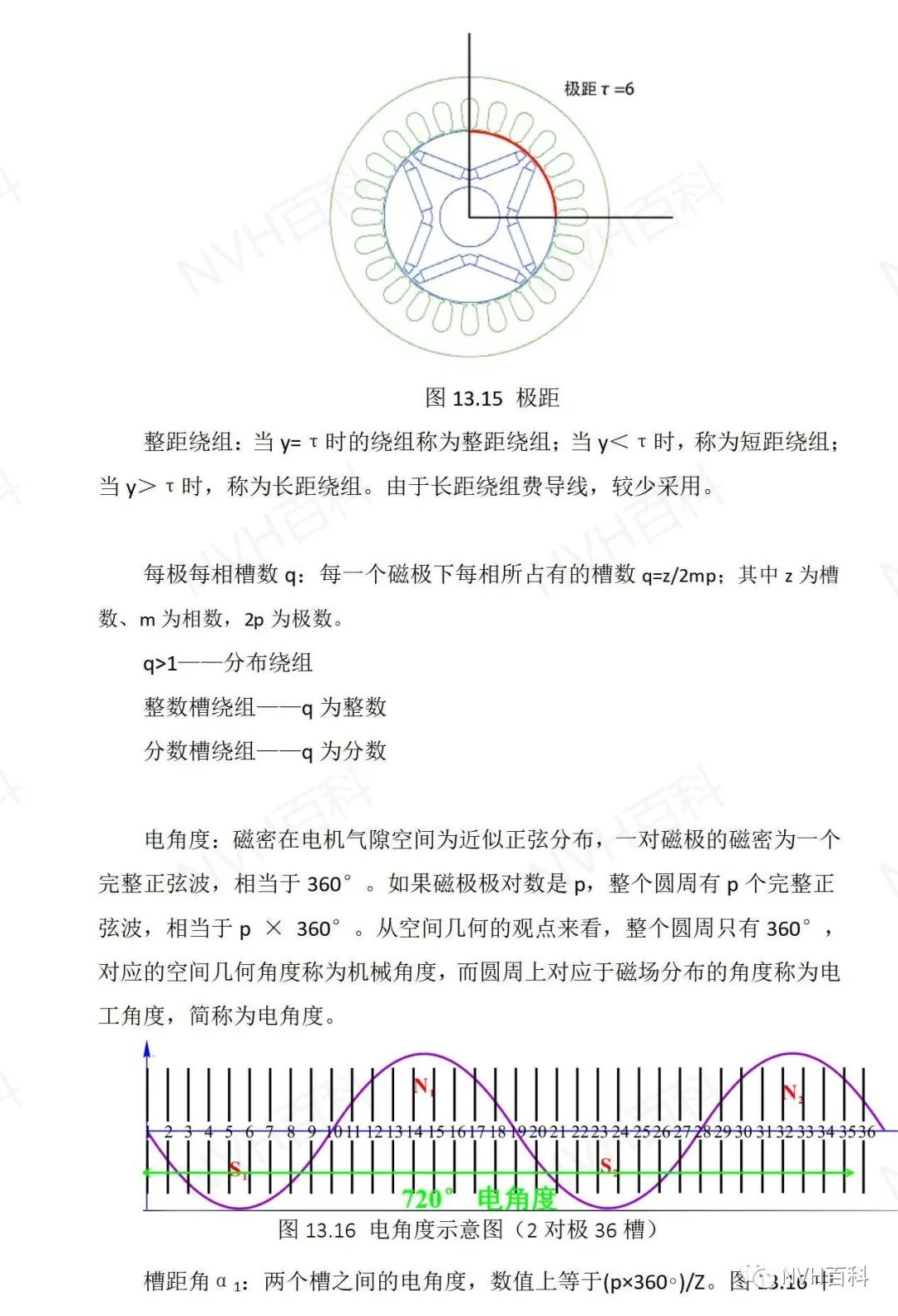

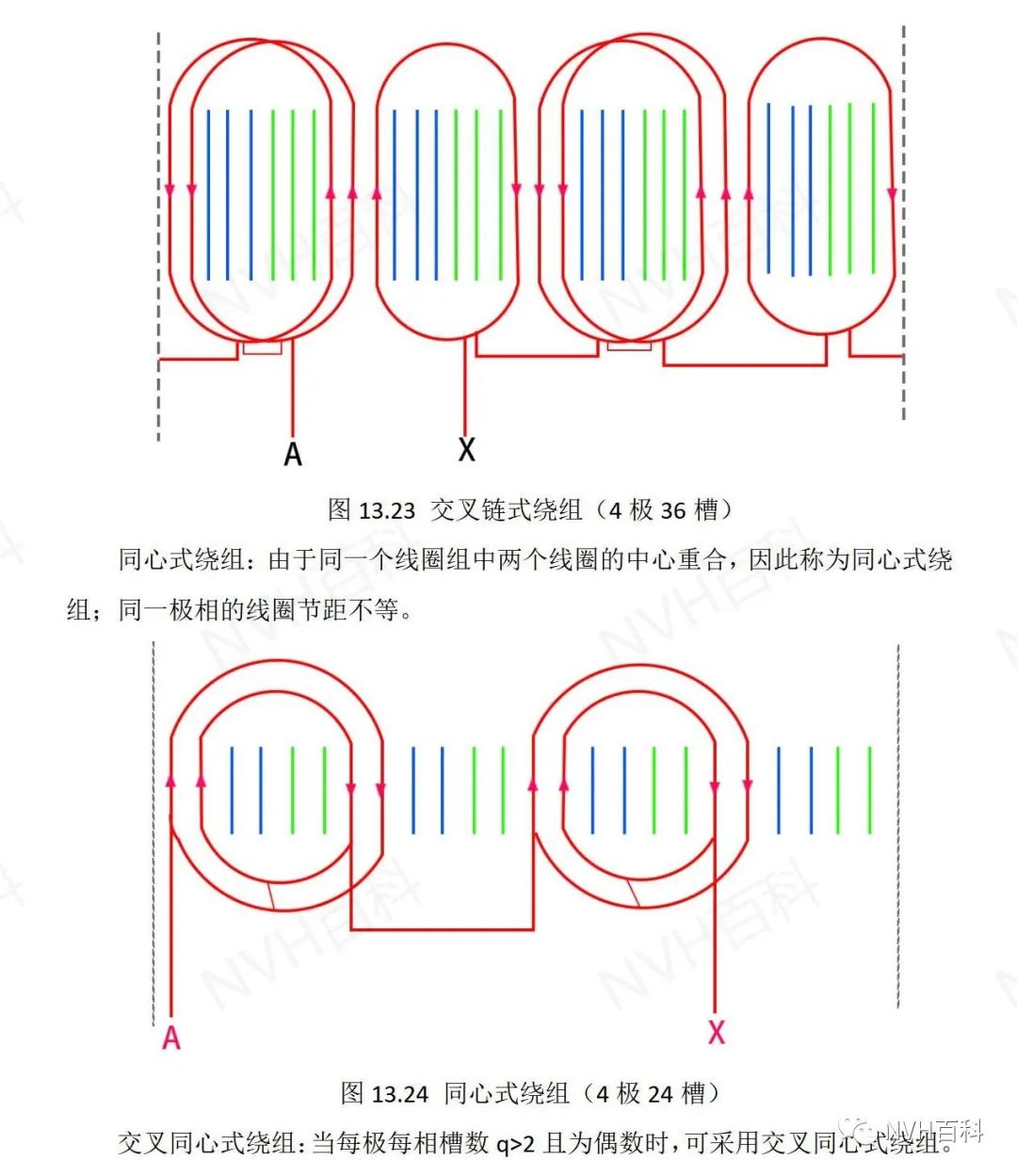

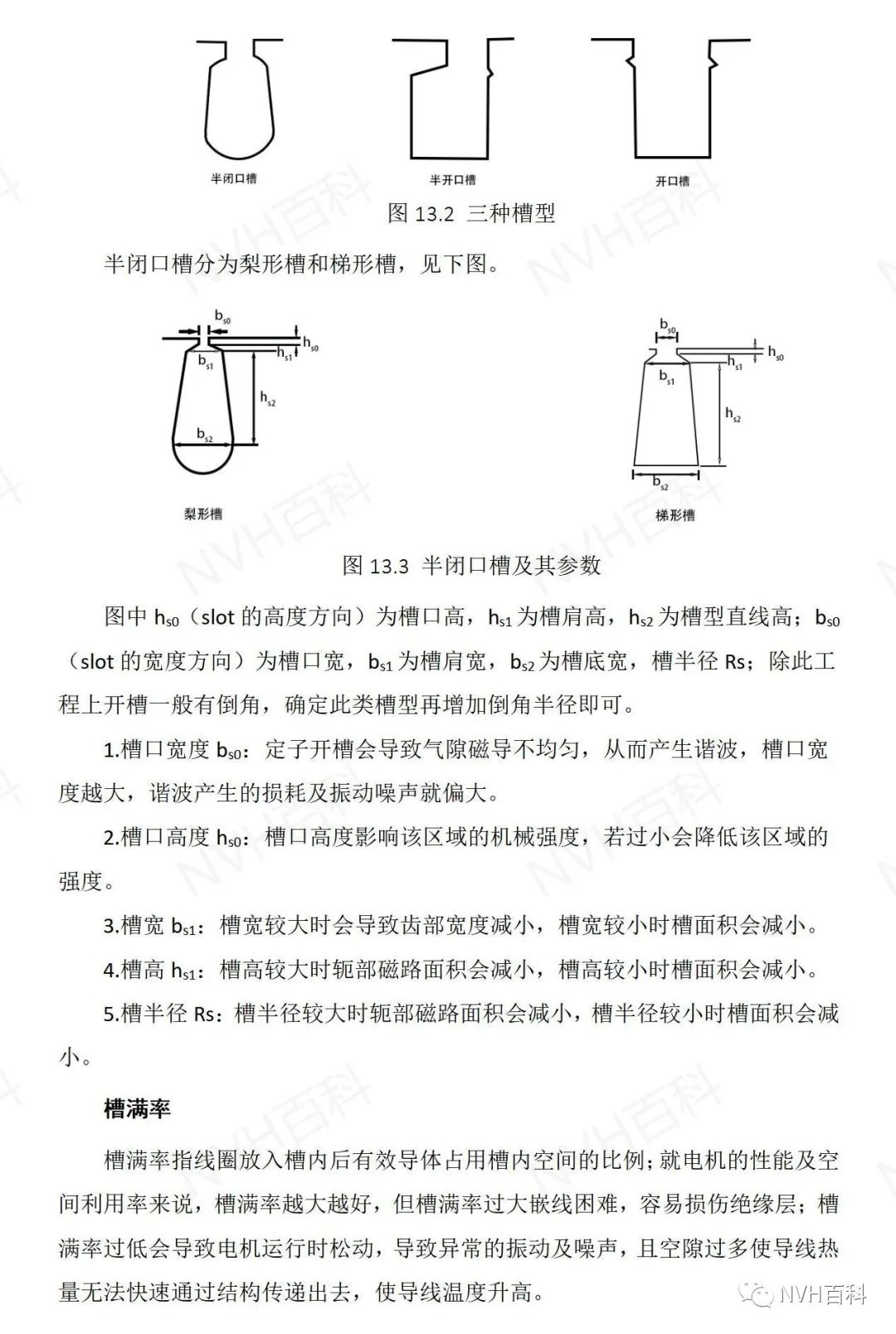

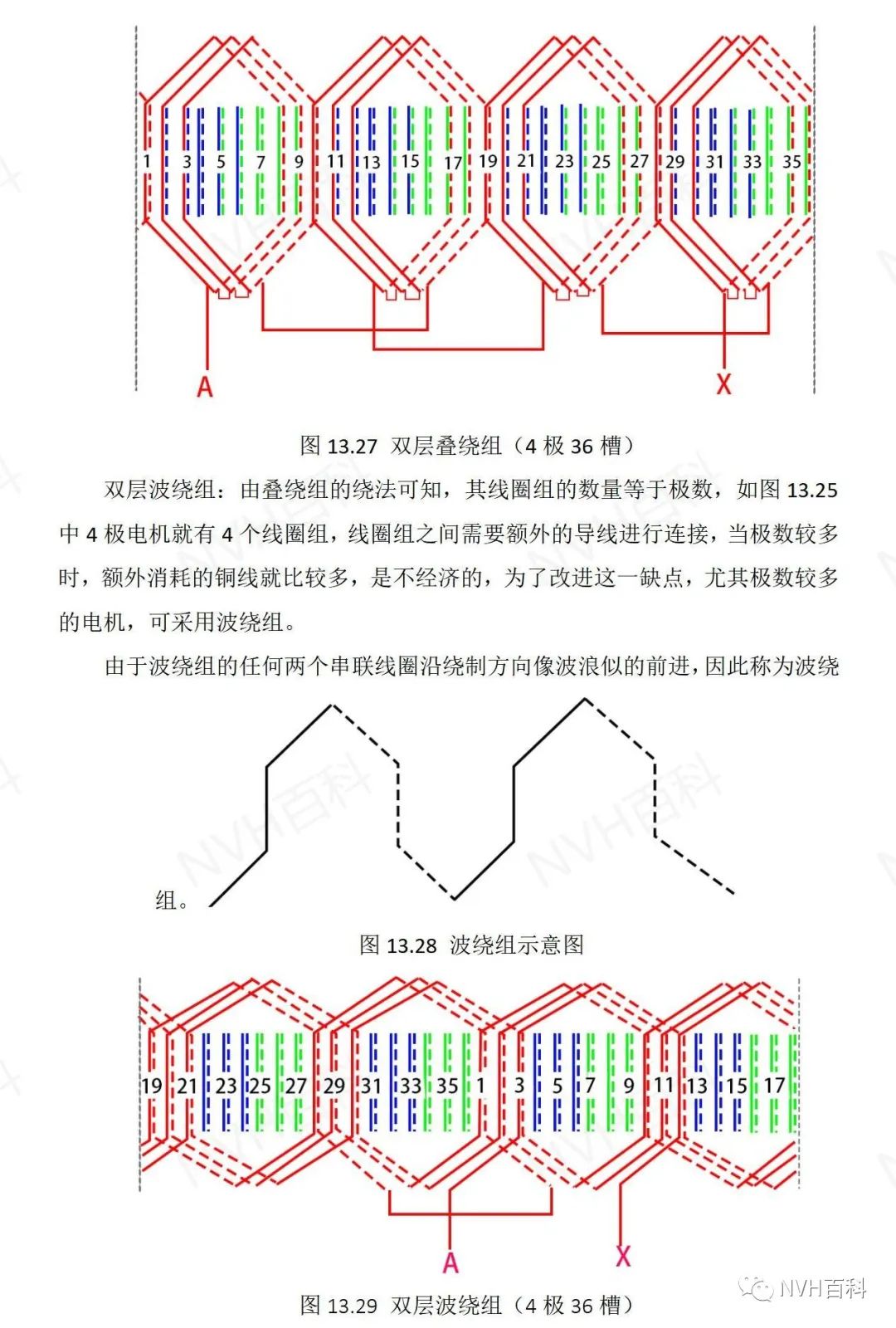

电机定子结构及绕组基础知识

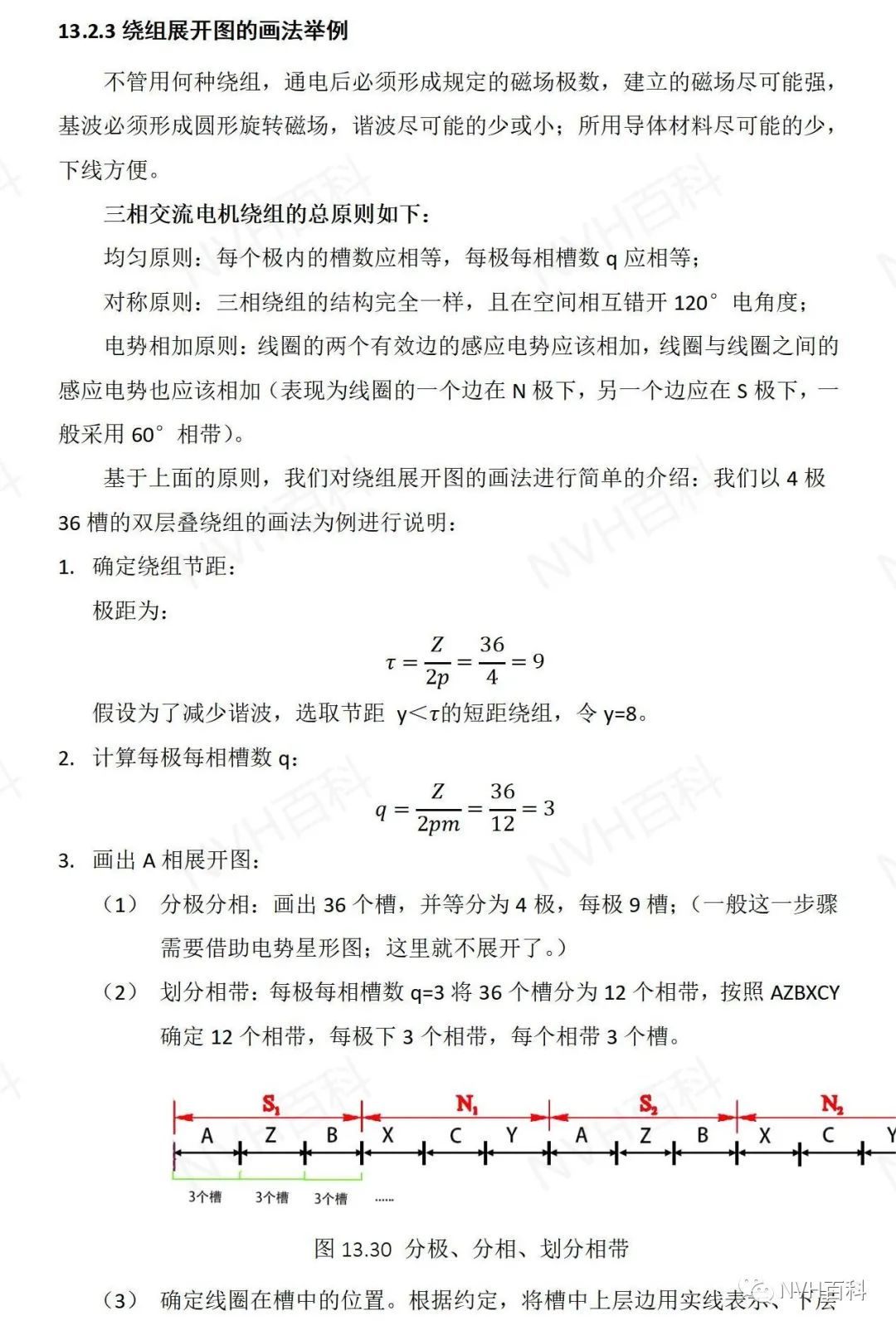

边用虚线表示，这里需要注意，同一线圈的两边一个放在上层边，另外一个放到下层边。这里我们把A相第一个线圈边放在1号槽上层（实线），由于取节距y=8，因此另外一个线圈边放到9号槽的下层（虚线）。

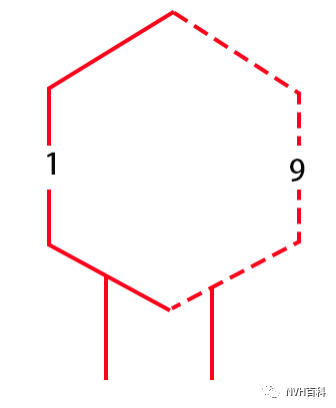

图13.31 线圈在槽中的位置

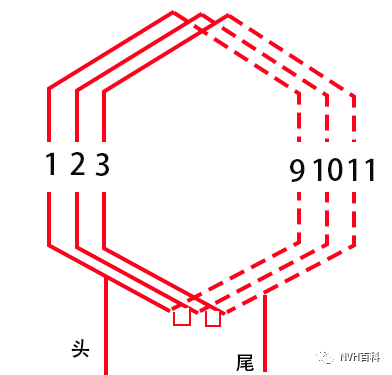

（4） 组成线圈组：由于每极每相槽数q=3，因此每个极距τ内每相有3个槽，对应A相的1/2/3号槽上层边，根据节距y=8，1/2/3上层边与 9/10/11号槽的下层边组成第一个线圈组；这里需要注意电势相加的原则，1/2/3中的电流方向相同，且与9/10/11中的电流方向相反，同理可得第二、三、四个线圈组。

图13.32 单个线圈组

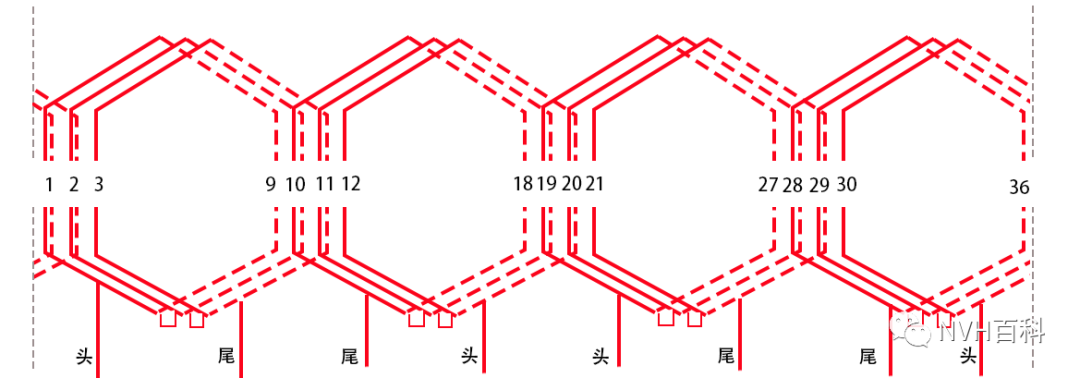

图13.33 A相的多个线圈组（第二、四线圈组反绕）

（5） 根据电势相加的原则，将同一对极下的两个线圈组反向串联连接，即头接尾。需要注意的是这里第二、四线圈组是反绕的。

（6） 组成相绕组：连接相绕组时，也应遵循电势相加的原则，使相邻极距下线圈边中的电流相反，这里我们取并联支路数为1，即把线圈组全部串联起来组成相绕组，并引出端子。

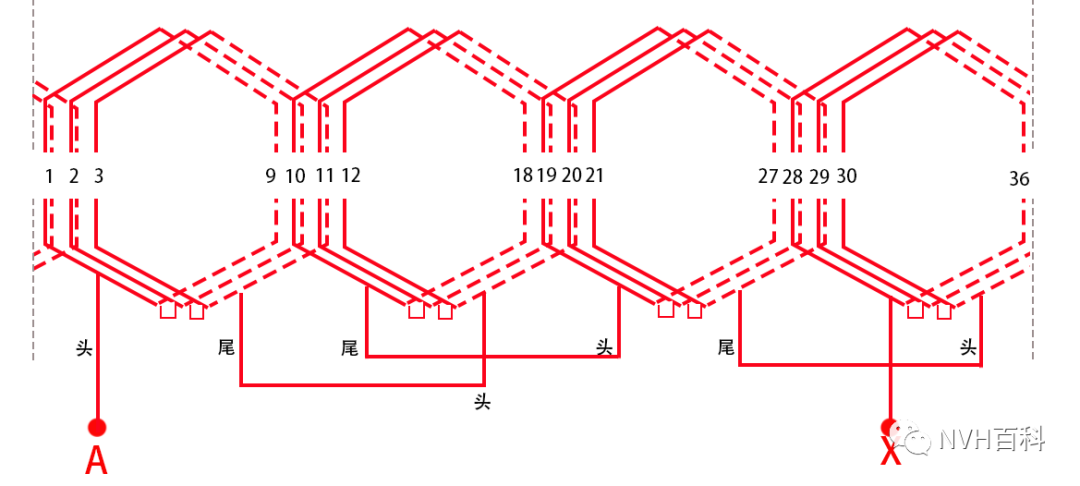

图13.34 A相绕组

4.同理可画出B/C相的绕组图，使各相绕组的空间上相互错开120°电角度，则可构成三相对称绕组。（关于三相对称绕组的概念会在后面介绍）
