Modbus RTU转Profinet网关通讯实例

【导读】本案例控制的主要对象是信衡控制秤数据的显示与报警。PLC选用西门子S7-1200，采用Modbus RTU转Profinet网关读写称重仪表数据。

【一】系统配置说明 （1）PLC：S7-1200 （2）网关：Modbus RTU转Profinet网关XJ-PN5001 （3）称重仪表：XH3180-K

【二】组态调试步骤

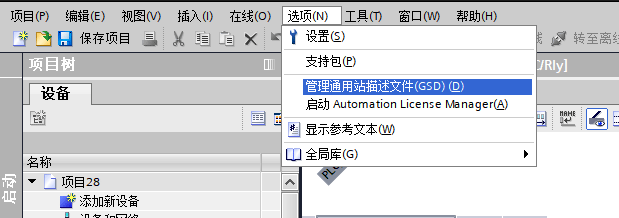

（1）打开博图建立新项目“称重仪表”。进入设备和网络，在选项中选择管理通用站描述文件，安装GSD文件。

（2）选择Modbus RTU转Profinet网关。

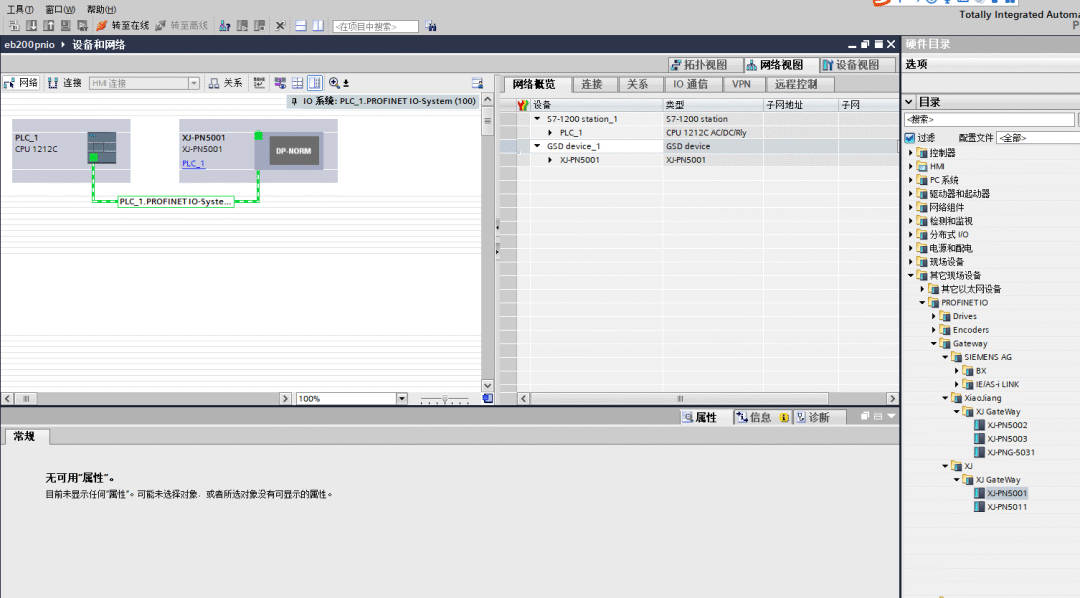

（3）将Modbus RTU转Profinet网关配置到 PROFINET网络中。

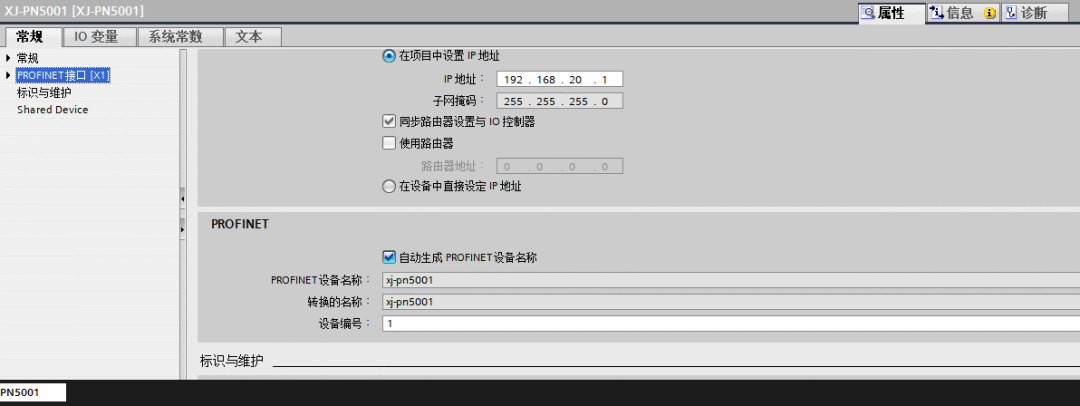

（4）设置Modbus RTU转Profinet网关在Profinet网络中的设备名称与IP地址。

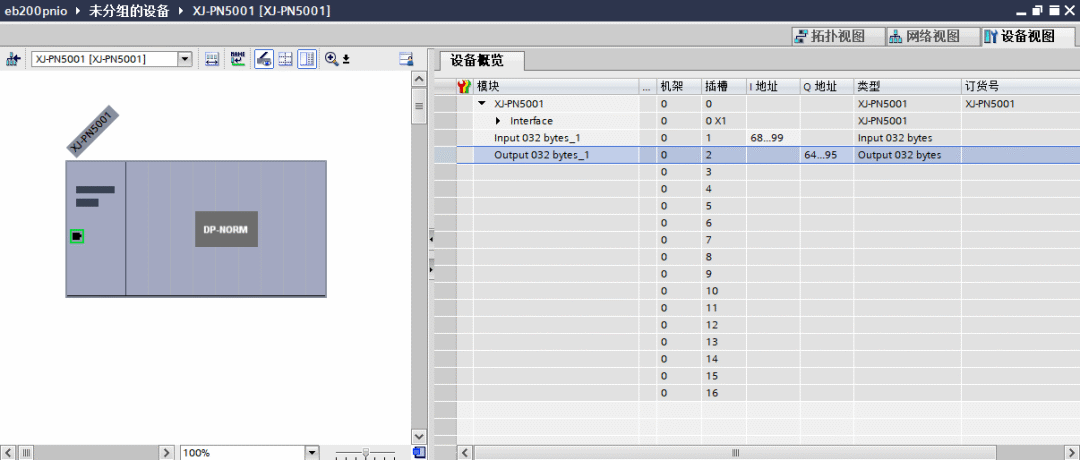

（5）确认称重仪表用到的总数据量，并在组态中添加对应的数据长度，这里需要选择2字节输出，40字节输入（20个连续寄存器） 。

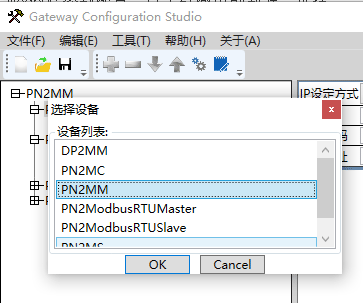

（6）组态设置完成后下载到PLC中，并开始配置Modbus参数设置。首先安装网关配置软件，打开软件新建项目选择PN2MM。

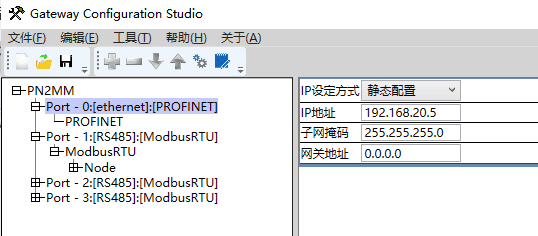

（7）配置Modbus RTU转Profinet网关的IP地址与设备名称（要与组态软件中保持一致）。

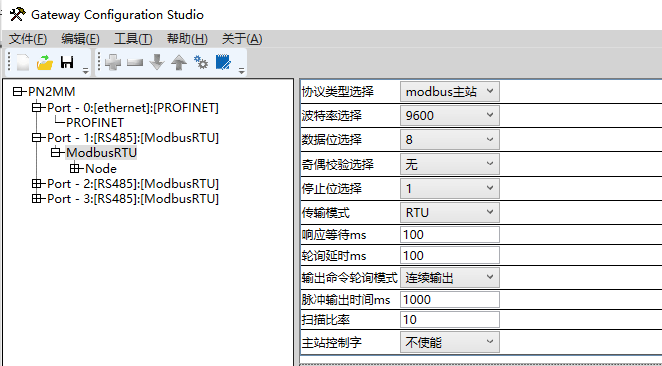

（8）设置Modbus参数（输出命令轮询模式可根据需要选择单次发送、连续发送和脉冲发送等）。

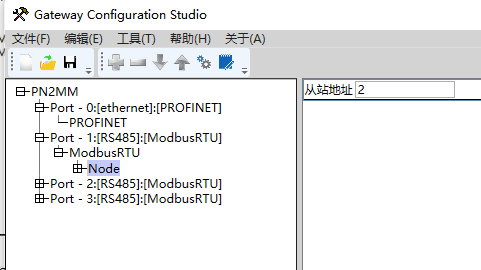

（9）填写设备站号。

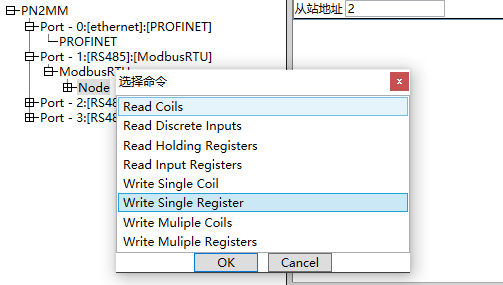

（10）下面这是第一条需要写的数据，起始地址为0，（注意填写十进制数），功能码根据变频器设定要选择06功能码即写单寄存器。

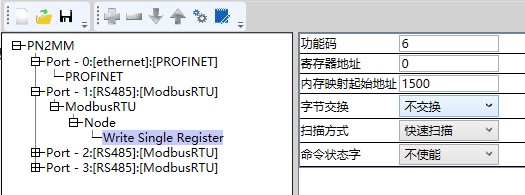

（11）寄存器按十进制格式写入100，内存映射起始地址为默认1500，对应Q地址第一二个字节。

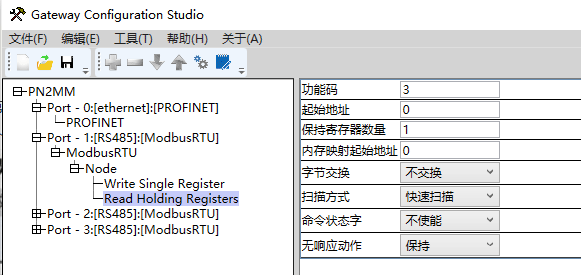

（12）下面这是第二条需要读的数据，起始地址为0，连续读多个寄存器（注意填写十进制数），内存映射起始地址为默认0，对应I地址第一二个字节。

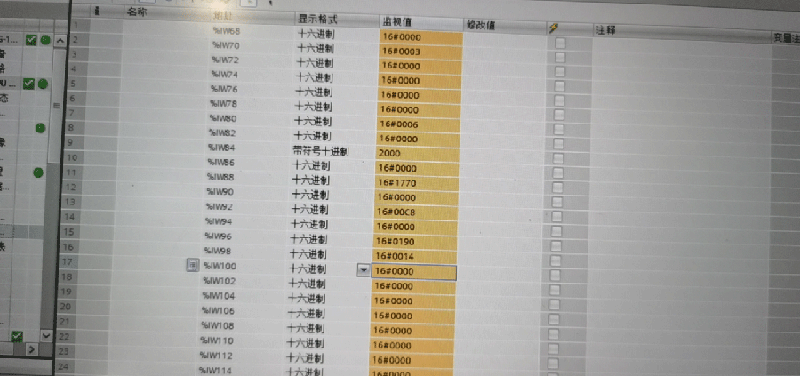

（13）配置好之后通过USB下载到网关中，上电后连接PLC与称重仪表，在组态软件中监控数值。
