PLC如何正确的连接外围设备？

PLC外围设备指什么呢？指按钮、各种传感器等、继电器、接触器、电磁阀等输入输出模块，主要是为了扩充PLC的功能。那么如何正确的连接这些外围设备呢？一起来看看吧：

01   PLC连接主令电器类设备

 PLC如何与按钮、行程开关、转换开关等主令电器类输入设备连接呢？如图所示，图中的PLC为直流汇点式输入，即所有输入点共用一个公共端COM，同时COM端内带有DC24V电源，因此连接方式可参考下图：

02   PLC连接旋转编码器

旋转编码器是一种光电式旋转测量装置，它能将被测的角位移直接转换成数字信号（高速脉冲信号）。与PLC相连，一般能起到精准计数的作用。

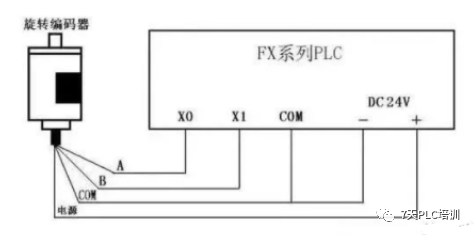

如图上图所示，其中2条是脉冲输出线，1条是COM端线，1条是电源线。编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。因此，输出两相脉冲的旋转编码器与PLC的连接可参照上图。

03   PLC连接传感器

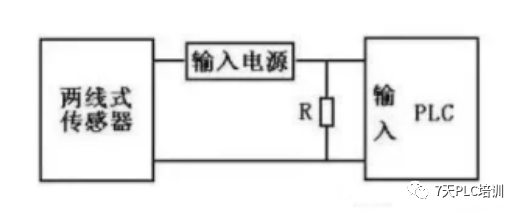

     传感器是一种检测装置，被广泛应用于自动化控制中。那么PLC如何连接传感器呢？如图所示：

I为传感器的漏电流（mA），UOFF为PLC输入电压低电平的上限值（V），RC为PLC的输入阻抗（KΩ），RC的值根据输入点不同有差异。

04   PLC连接多位拨码开关

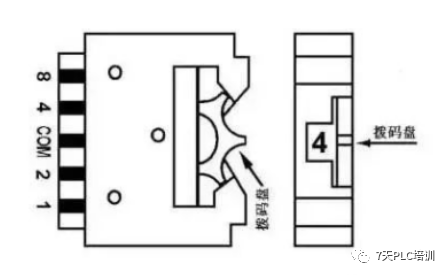

多位拨码能修改PLC控制系统中的数据，那么PLC如何连接多位拨码开关呢？如图所示：一位拨码开关能输入一位十进制数的0～9，或一位十六进制数的0～F。

如下图所示，将4位拨码开关组装在一起，把各位拨码开关的COM端连在一起，接在PLC输入侧的COM端子上。

05   PLC连接输出设备开关

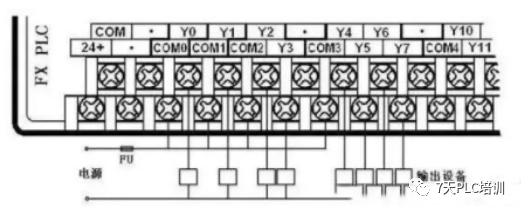

PLC与输出设备连接时，不同组（不同公共端）的输出点，其对应输出设备（负载）的电压类型、等级可以不同。但同组（相同公共端）的输出点，其电压类型和等级应该相同。

06   PLC连接感性负载

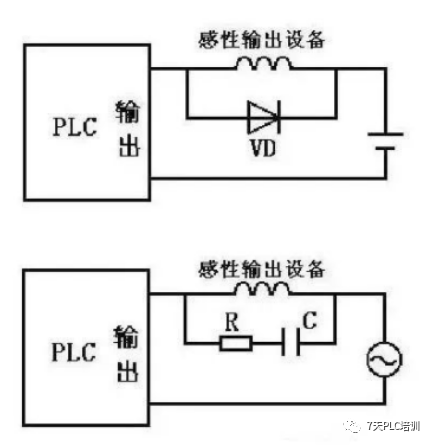

PLC连接感性输出设备（感性负载），能抑制感性电路断开时产生的电压对PLC内部输出元件造成损坏。因此当PLC与感性输出设备连接时，如果是直流感性负载，应在其两端并联续流二极管；如果是交流感性负载，应在其两端并联阻容吸收电路。接线如图所示：

07   PLC连接七段LED显示器

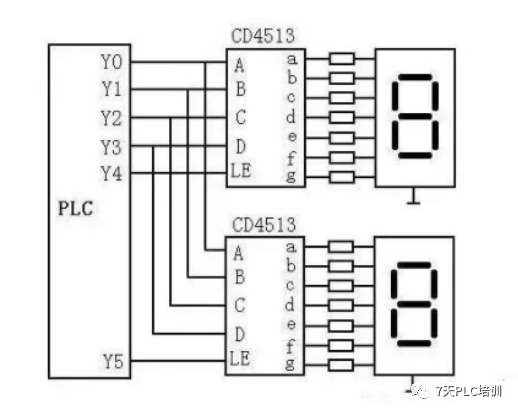

PLC可直接用开关量输出与七段LED显示器的连接，但如果PLC控制的是多位LED七段显示器，则需要更多的输出点。接线如图所示：

注意，当PLC输出继电器的状态变化时，其触点可能抖动，因此应先送数据输出信号，待该信号稳定后，再用LE信号的上升沿将数据锁存进CD4513。
