PLC FB函数块和FB函数如何调用？

对于很多接触到SIMATIC系列PLC的新手玩家来说，例如在S7-1200或者S7-1500中，最常见的三个函数块：FC、FB、DB，该如何调用是不太清楚的，包括小文在刚接触这个行业也还是个小白的时候，也不太明白，那时候觉得，只要有空白的区域，把逻辑干进去就完事儿，管他是什么呢？

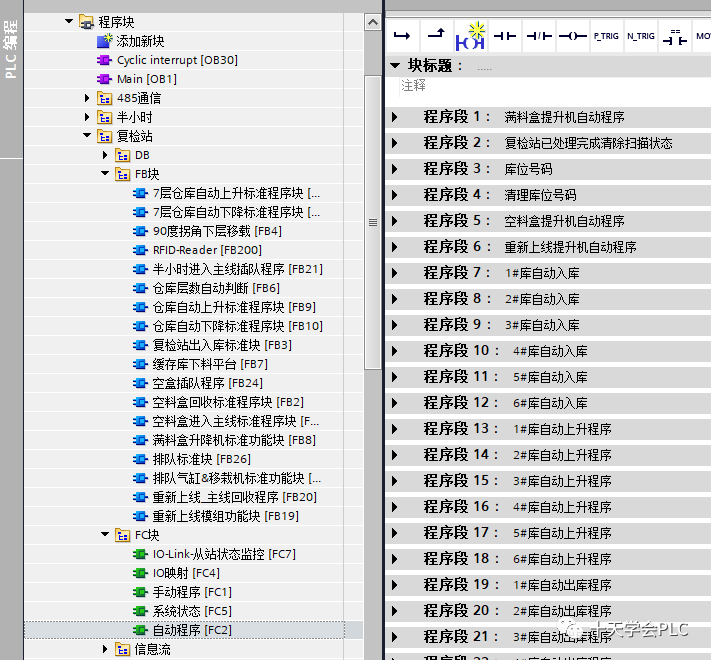

各位同学可不敢抱着老大爷这种心态，学习这件事情，还是要做到追根问底，知其所以然。抛开繁杂的理论知识，我分享一点我在一线开发的经验心得，用比较易懂的举例，告诉各位新手玩家，FC和FB，在什么场合调用。 给各位先上一张我在现场开发的截图：

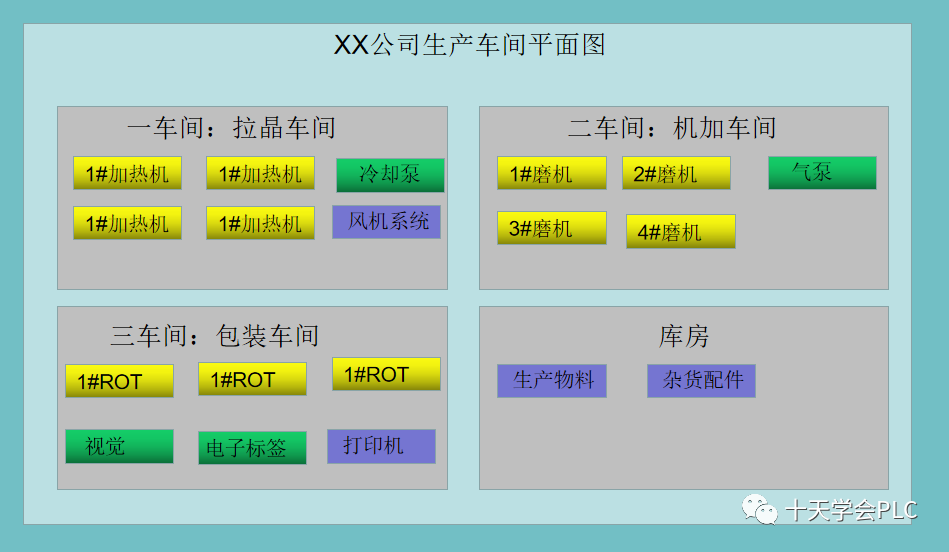

大家可以观察下我的调用习惯，FC更像是一个区域的组织者，而FB更像是具体施工干活的，请看下图：

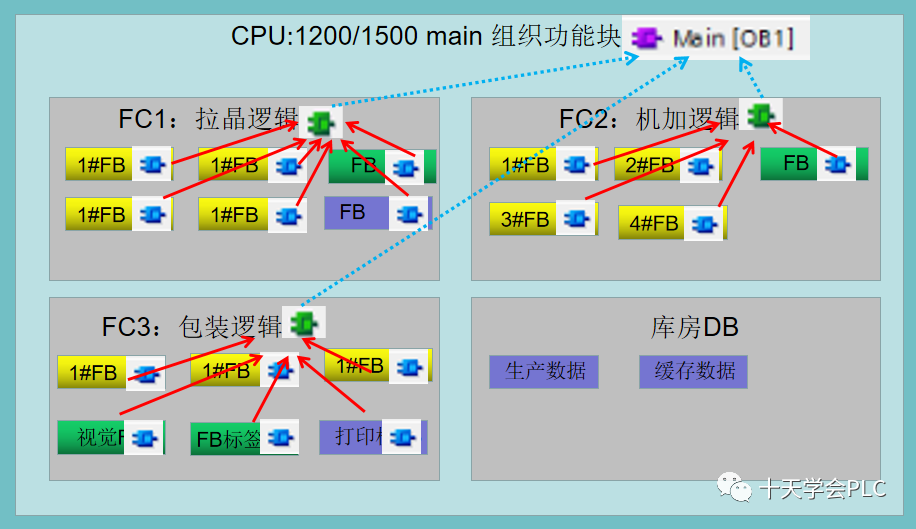

1、每个车间都是不同的功能区，例如有负责拉晶的车间，机加的车间，包装车间。 2、集中将某一个功能整合在一起的函数块，我们用FC，好好理解这句话，例如拉晶车间，把关于拉晶的设备，都集中摆放到同一个厂房，这些设备就是FB（功能块），从事生产，而这个房产，由于进入的都是拉晶设备，所以这个房产就是FC（函数块），设备在指定的厂房按照有序的分类进行生产工作，FB被调用于指定功能的FC块。 对比下图观看：

各个生产的设备，在FC内运转，FC可以为他们提供生产数据和缓存区，让设备更稳定的运转。更好的区域划分，适用于大型项目的开发，例如这个车间肯定不是一个人开发的，团队内有3个研发，研发这三个车间，再有一个项目组长写总控，控制这三个车间，也可协调Wms。 通过这个例子，讲述了FC和FB的层级概念，当然区域划分可大可小，明日的更新为您演示调用函数。
