S7-1500 PLC SIMATIC值在范围内指令

  电工知识—SIMATICS7-1500 PLC SIMATIC 值在范围内指令

TIA博途软件提供了丰富的比较指令，可以满足用户的各种需要。TIA博途软件中的比较指令可以对如整数、双整数、实数等数据类型的数值进行比较。

【关键点】一个整数和一个双整数是不能直接进行比较的，因为它们之间的数据类型不同。一般先将整数转换成双整数，再对两个双整数进行比较。

比较指令有等于(CMP==)、不等于(CMP<>)、大于(CMP>)、小于(CMP<)、大于或等于(CMP>=)和小于或等于(CMP<=)。比较指令对输入操作数1和操作数2进行比较，如果比较结果为真，则逻辑运算结果RLO为“1”，反之则为“0”。

(5) 值在范围内指令(IN_RANGE)

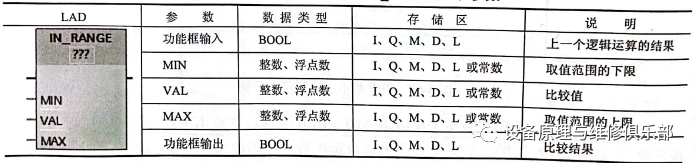

“值在范围内”指令将输入VAL的值与输入MIN和MAX的值进行比较，并将结果发送到功能框输出中。如果输入VAL的值满足MIN或VAL的比较条件，则功能框输出的信号状态为“1”。如果不满足比较条件，则功能框输出的信号状态为“0”。值在范围内指令和参数见图1。
