S7-400存储卡常见问题介绍

S7-400存储卡常见问题

1.S7-400PLC存储卡选型

SIMATIC S7-400 CPU中使用的存储卡有以下3种：

用于S7 400 CPU的RAM卡

用于S7 400 CPU的Flash EPROM卡（以下简称FEPROM）

只用于CPU417-4（6ES7417-4XL00-0AB0 V1.1~V3.1）扩展工作存储器的RAM卡

RAM型号如下：

图1

FEPROM型号如下：

2.三种存储卡的区别

RAM卡：用来扩展CPU的内置RAM装载存储器，插入后和内置RAM装载存储器形成连续的存储区。当使用RAM存储卡，如果出现电源故障的话，系统必须使用后备电池或通过“EXT.BATT”插座为CPU提供外部备用电压，以便备份存储卡上的数据以及内部RAM上的数据，否则程序丢失。主要用途，只想扩展CPU集成的装载存储器，并需要经常修改程序。

FEPROM卡：可以扩展CPU的装载存储区，插入CPU，FEPROM卡的扩展装载存储区和内置的装载存储区是各自独立的。在没有后备电池时PLC掉电，FEPROM卡里的程序也不会丢失，在PLC每次上电后都会自动从FEPROM卡中拷贝程序到CPU的工作存储器中（前提是将程序下载到FEPROM卡里）。主要用途，想在存储卡上永久的存储用户程序，即使掉电程序也不会丢失或在CPU之外使用扩展卡（如插入PG中查看用户程序）。

扩展工作存储器的RAM卡：该存储卡只用于CPU417-4（6ES7417-4XL00-0AB0 V1.1~V3.1）扩展工作存储器，其他型号CPU均不能扩展工作存储器，目前在产的CPU已经不能扩展工作内存。

3.如何查看程序大小

STEP7 V5.X软件中：

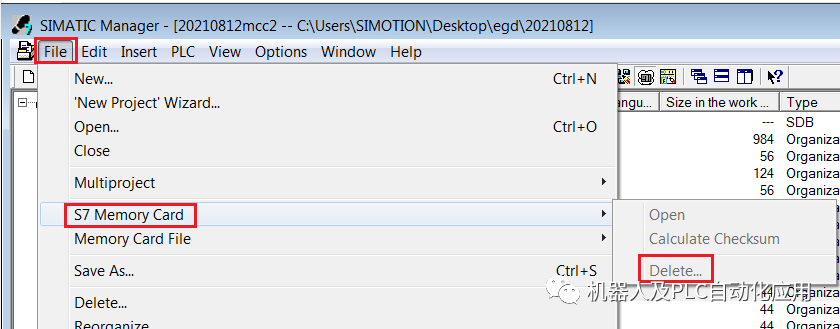

在SIMATIC Manager下，右击“Blocks（块）”---选择“Object Properties（对象属性）”。

图2

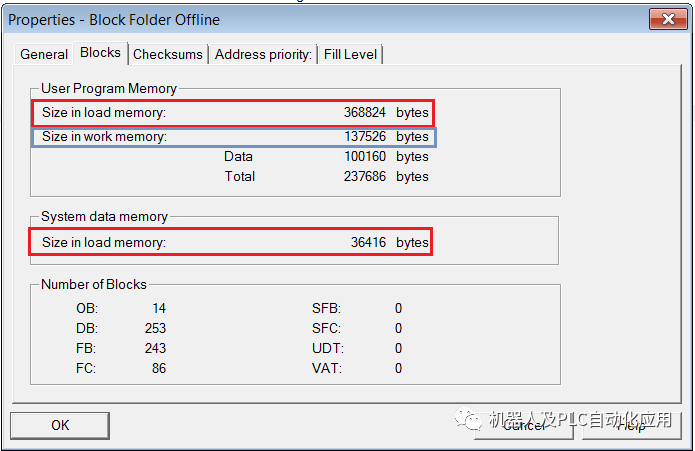

选择”Block”选项中可以看到用户程序在各个存储器中占用的空间。

图3

当用户程序占用的工作内存大于实际CPU的工作存储区，则需要更换工作存储区更大的CPU或者将用户程序整合变小。

4.删除卡里程序

RAM：1）RAM卡中的数据需要用电池来保持，否则掉电后程序会丢失。

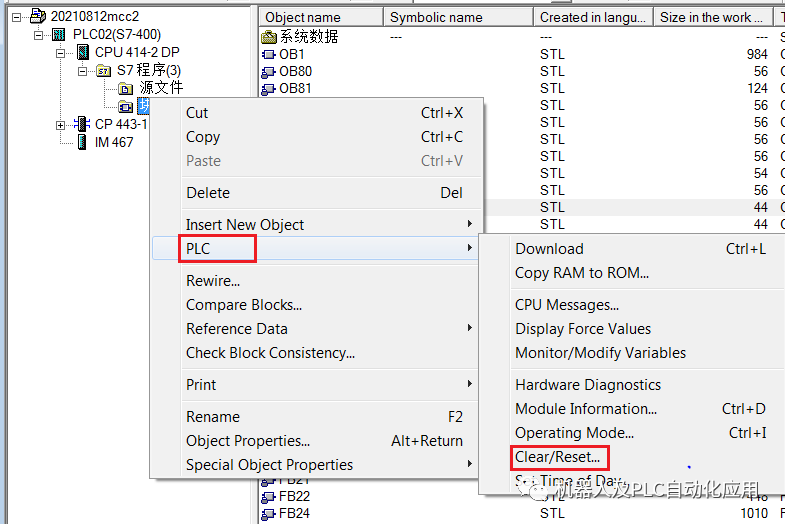

2）RAM卡中的内容可以通过MRES或CLEAR/RESET指令来清除。

图4

3）在线删除工作存储器中的程序块和DB块同时会删除RAM中相应的块。

FEPROM：FEPROM卡中的程序使用在线的方式也无法删除，若想清除FEPROM中的程序，方法如下：

1）未加密程序

用“PLC >Download User Program to Memory Card（将用户程序下载到存储卡）” 下载一个空的程序。

2）加密程序

出于知识产权保护的原因，没有既除密码，又保留项目文件的方法。以下操作步骤清空程序和密码。

使用西门子的PG或者西门子的读卡器删除卡里内容，而且在拔卡之后需要对CPU进行复位（用MRES）才能最后消除PLC的密码。当然CPU只要换一个FEPROM卡也可以继续使用。

图5

5.CPU工作内存不够，能否将部分数据保存在MMC卡上？

采用把数据块保存在装载存储器中，需要时再将数据块从装载存储器中复制到工作存储器中，以减少用户程序对工作内存的占用量。

注意：根据 S7-400CPU中的关于存储卡的技术参数表，保证值为至少100000次的写入/删除操作。但是如果每天在存储卡上存档，将无法达到这个最小值。
