伺服驱动器工作原理图

伺服驱动器在控制信号的作用下驱动执行电机，因此驱动器是否能正常工作直接影响设备的整体性能。在伺服控制系统中，伺服驱动器相当于大脑，执行电机相当于手脚。

而伺服驱动器在伺服控制系统中的作用就是调节电机的转速，因此也是一个自动调速系统。

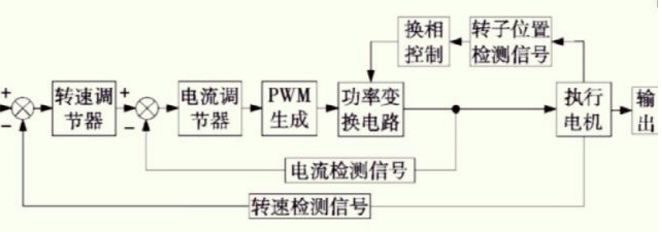

伺服驱动器工作原理图如下所示：

驱动器的核心主控板，驱动器由继电器板传递控制信号和检测信号，完成上图的双闭环控制，包括转速调节和电流调节，实现执行电机的转速控制和换相控制。

驱动器的驱动板从主控板接受信号驱动功率变换电路，实现执行电机的正常工作。

伺服驱动器内部结构

伺服驱动器内部结构由电源电路、继电器板电路、主控板电路、驱动板电路及功率变换电路组成。

电源电路作用，将外部输入的直流电转换为大小不同的直流电输出，为后续的继电器板、驱动板、功率变换电路提供直流电源。继电器板作用，提供直流电完成控制信号、检测信号传递。
