沐天机电ZKS-0.3KW隔离机芯式直流电机驱动概述

　　ZKS- 0.3KW隔离机芯式直流电机驱动

　　V通过给定信号隔离，可多机联动、计算机控制等

　　V适配0.3KW/5000转以下各种型号直流电机

　　V目前主要用于上海硅力、美国朗士公司配置

ZKS-0.3KW隔离机芯式直流电机驱动 产品型号：MT-002 产品单价：请联系客服

产品详情

该装置是在MT-001的基础上进一步升级，完善主要通过给定信号隔离，可多机联动、计算机控制等，适配0.3KW/5000转以下各种型号直流电机（目前主要用于上海硅力，美国朗士公司配置。）

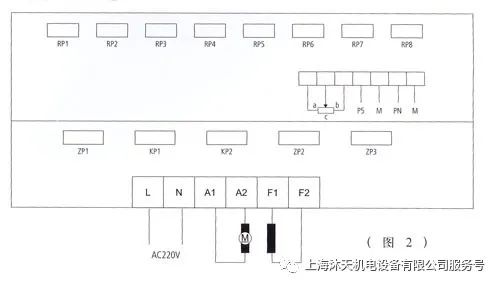

1．ZKS-0.3KW机芯接线图：

2．电位器功能表如下：
   RP0(W0)：输出给定
   RP1(W1)：预置电压
   RP2(W2)：电流设定
   RP3(W3)：调速微调
   RP4(W4）：调速微调
   RP5(W5)：电流补偿
   RP6(W6)：上升斜率
   RP7(W7)：数显表校准
   RP8(W8)：电压反馈
3．参考电气原理图ZKS-1
4．产品参数：
    最大外形尺寸：110 x 100 x 60
    平面安装尺寸：90 x63.5
    立面安装尺寸：90
    输入：AC 220V/50HZ
    电枢：DC 0-180V/3A
    磁场：DC 200V /1A
