交换机故障引起网络风暴,整个网络连接不上

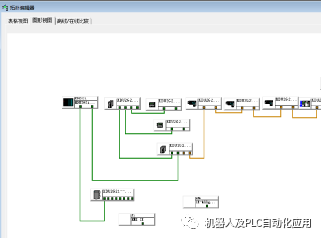

这是我们的现场设备的网络拓扑图.

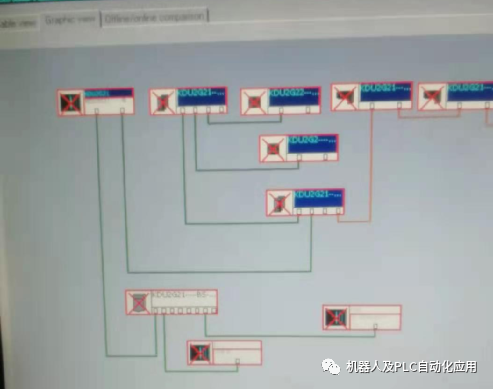

这几天遇到一个很奇怪故障,CPU和交换机都报错.下面给大家看一下报警画面.

所有设备都显示不在网络上.

通过主网的交换机与整个网络连接扫描子站设备都扫不上.

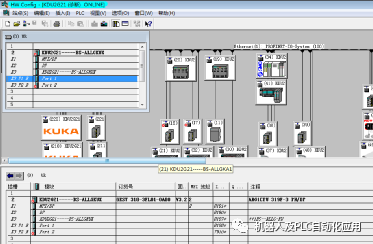

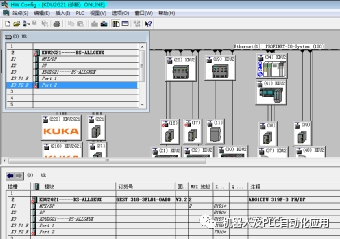

使用”编辑ethernet网络节点”检查网络只能扫到CPU和几个交换机。其他设备都扫不到。

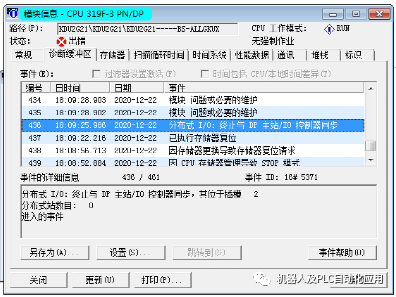

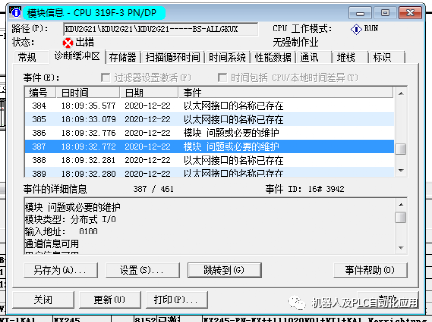

检查PLC报警信息：

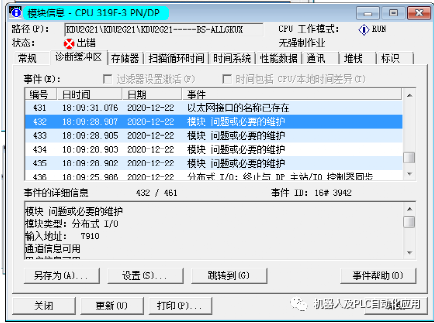

7910指CPU的2号槽报错：

事件3942：诊断中断(模块/子模块故障或需要维护，或两者均有)

原因：

模块/子模块触发了诊断中断，指示诊断状态已变化。存在故障或维护要求，或两者均有。可在事件详细信息中看到模块/子模块的逻辑基址和状态。

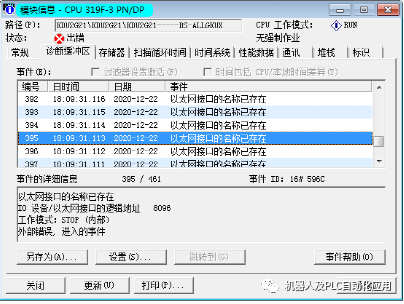

8188只CPU的1号槽报错，CPU的1网口与2号网口都与网络连接异常。

在更换的主交换机（SCALANCE X-200 IRT PRO 网管型）后，没有消除故障，依然没有扫倒外围设备。

在更换完CPU后，故障仍然没有解决的情况下，我选择更换了旁边辅助交换机SCALANCE XF-208，更换此交换机后，故障得到了解决，此交换机损坏后影响到了其他交换机的使用。
