看得懂电气图、却看不懂PLC梯形图？

很多人说PLC难，就算有电工基础，想学会也很难！但是真的如此吗？有电工基础又该如何快速学会PLC呢？今天咱们一起来看看电工图如何快速转化成PLC梯形图，以三相感应电动机故障警报控制电路为例子说明：

传统电工图

（1）当电源正常时，仅绿灯gl亮，电动机不动作。

（2）当按下启动按钮pb1，电磁接触器mc动作，电动机立即运转，指示灯rl亮，绿灯gl熄。

（3）当按下停止按钮pb2，电磁接触器mc断电，电动机停止运转，指示灯rl熄，绿灯gl亮。

PLC梯形图

那么如何从传统电工图转换为梯形图呢？一起来看看吧：

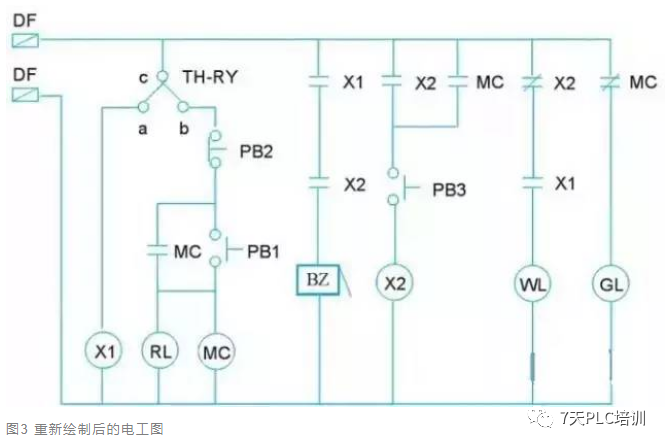

（1）将电工图中控制电路直接转成对应阶梯图。首先重新绘制电工图，将图中接点与输出线圈位置适度变更，以符合PLC阶梯图的要求：

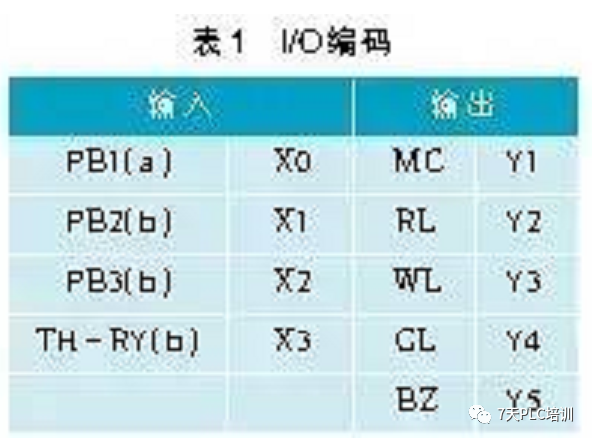

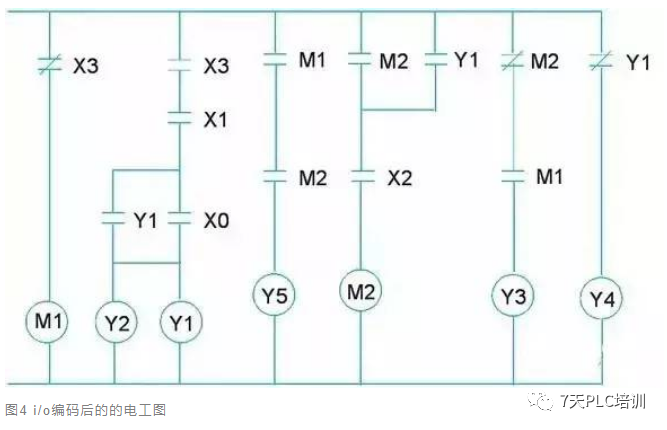

（2）以i/o编码后的组件编号，取代电工图中的输入/输出组件。需格外注意：th-ry的c-a接点及c-b接点要独立出来，各自成为一个控制回路：

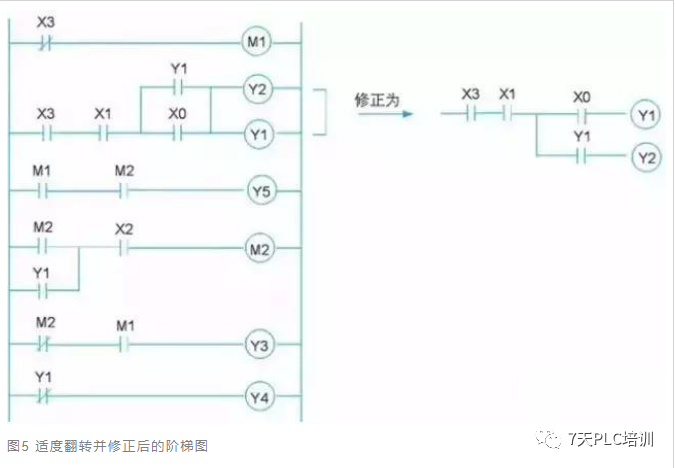

（3）向左旋转90°，之后再垂直翻转即可成为plc梯形图。

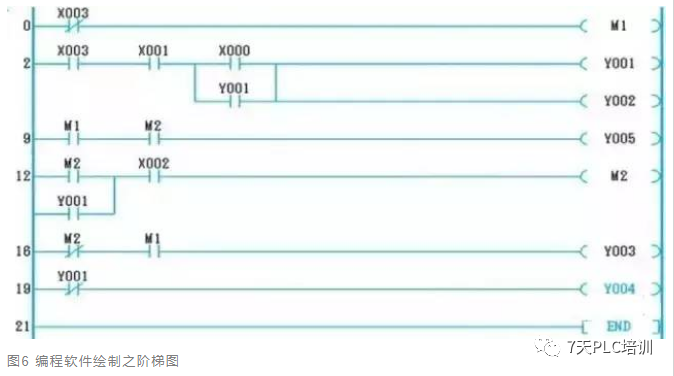

（4）使用编程软件绘制PLC梯形图，整个图片转换就做好了！

除此以外，还需额外注意下面这两点：

指令

将梯形图转换为指令，需根据下图进行转换：

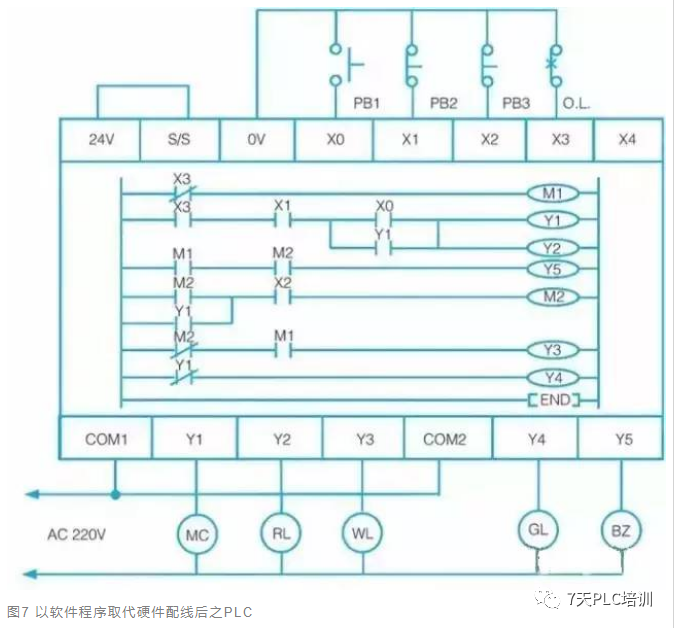

PLC转换接线与阶梯图

传统电工图完整转换后之PLC外部输入/输出接线与阶梯图。使用软件程序取代硬件配线后之PLC外部输入/输出接线与阶梯图，如下图7所示。

其实传统电路图和PLC梯形图对应的逻辑关系几乎是一样，只要将电路图在电脑中转换成梯形图后，然后下载到plc内部进行测试就能完成。所以呀，PLC真的不难，有基础的小伙伴学起来更快！还等什么呢？
