三菱PLC和变频器通讯案例

Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。其物理层采用RS232、485等异步串行标准。由于其开放性而被大量的PLC及RTU厂家采用。Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。主站可以向某一个从站发出查询，也可以向所有从站广播信息。从站只响应单独发给它的查询，而不响应广播消息。MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。三菱700系列变频器能够从RS-485端子使用ModbusRTU通讯协议，进行通讯运行和参数设定。

对象：

1. 三菱PLC：FX2N+FX2N-485-BD
2. 三菱变频器：F700系列，A700系列。

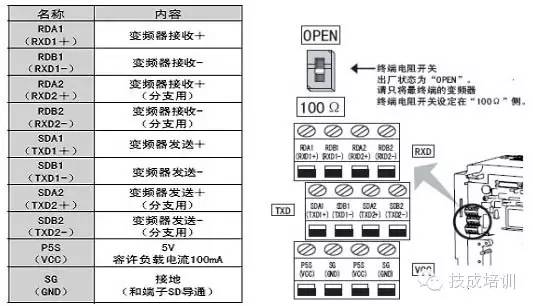

两者之间通过网线连接，具体参照下图。

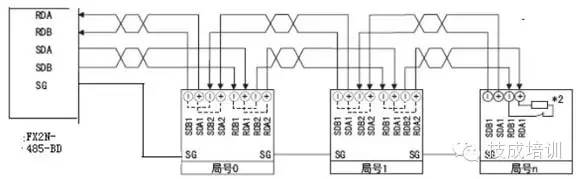

FX2N-485-BD与n台变频器的连接图

1．三菱变频器的设置

PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。

进行ModbusRTU协议通讯时，Pr551必须设置为2，Pr340设置为除0以外的值，Pr79设置为0或2或6。通过RS-485端子进行ModbusRTU协议通讯时，必须在NET网络模式下运行。

2．三菱PLC的设置

对通讯格式D8120进行设置

D8120设置值为0C87，即数据长度为8位，偶校验停止位1位，波特率9600pbs，无标题符和终结符。

修改D8120设置后，确保通断PLC电源一次。

3．通讯程序

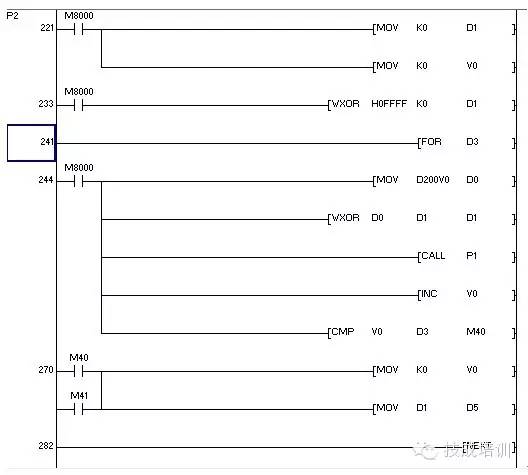

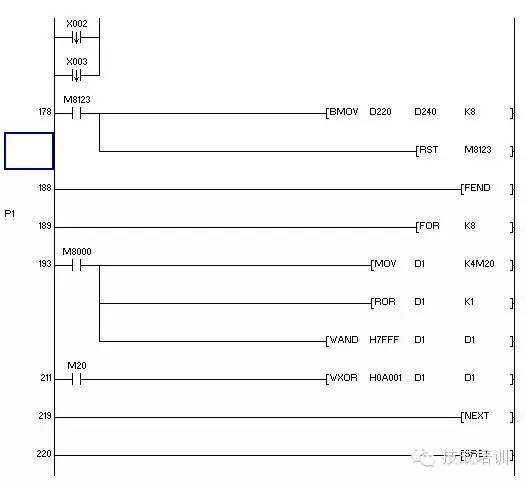

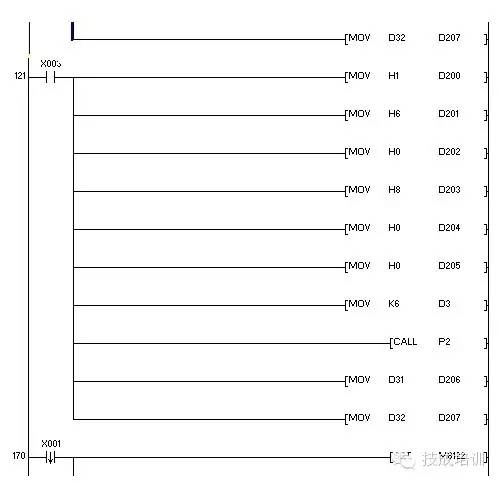

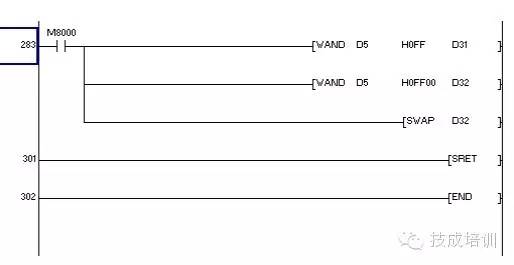

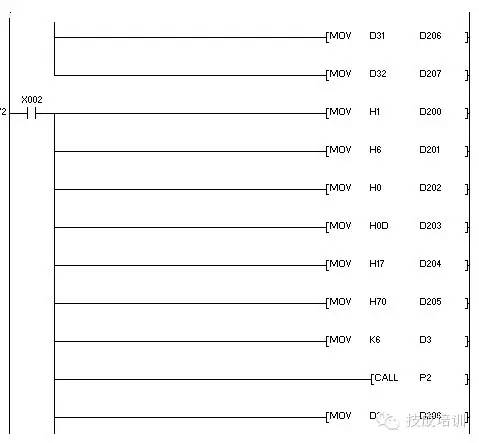

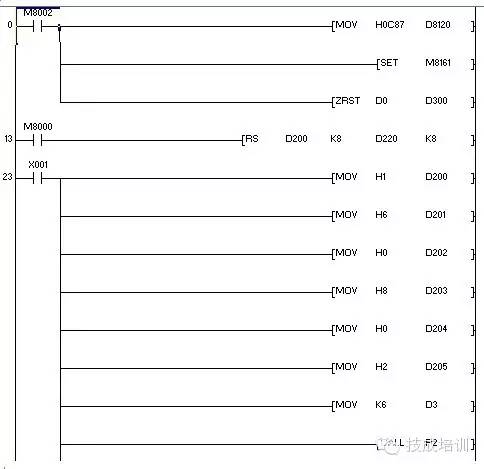

采用ModbusRTU协议与变频器通讯的部分PLC程序如下：

4.程序说明：

1．当X1接通一次后，变频器进入正转状态。
2． 当X2接通一次后，写入变频器运行频率60HZ。
3． 当X3接通一次后，变频器进入停止状态。

当指令中，变频器指令地址为0时，为广播指令，所有从站变频器只接受PLC发出指令，不向主机发送响应信息。
