电位器的三个引脚接法

电位器是一种电子元器件，一般具有三个引出端，由滑动轴(滑片)、电阻体、外壳电阻体以及三个引出端等组成，旋转滑动轴阻值会发生变化并且按照某种变化规律变化，同时在在输出端获得与位移量成一定关系的电阻值或其他物理量。如果按照按阻值输出函数特性来区分电位器的话可分为直线式电位器、指数式电位器和对数式电位器三种。

电位器有很多种，具有体积小、寿命长、可靠性高、结构简单等特点，在很多领域均有应用，例如在电源方面，一般采用精密电位器、蓝白电位器，这种电位器精度较高，在家电产品也有应用，例如电风扇、电磁炉等，还有其他各种产品。

三个引脚接法

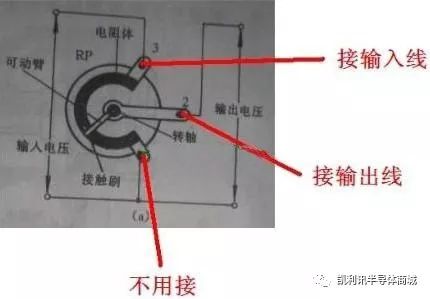

对于一般的电位器，靠近中心的是滑片，中心头里面就是一根电阻丝，跟电阻丝两端两个引脚直接连起来，这两个引脚分别连接输入信号和地(有些不接)，比如一个引脚连输入信号，另一个管脚接地，此时这电阻丝两段上就有了总的电阻值，如果用滑片在这根电阻丝上来回滑动就可以获得变化的阻值了，但是如果输入和输出信号接反，那么滑片滑动方向与阻值变化相反。

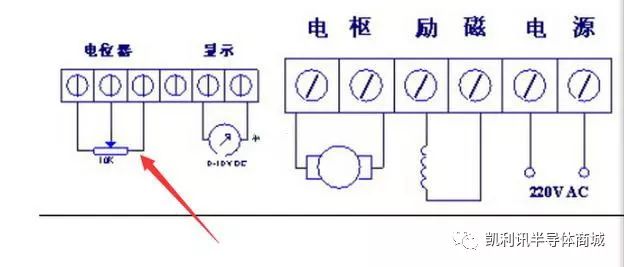

电位器就是一个可变电阻，看你用在什么场合了，一边是分压出来给设备一定可变的电压信号了。

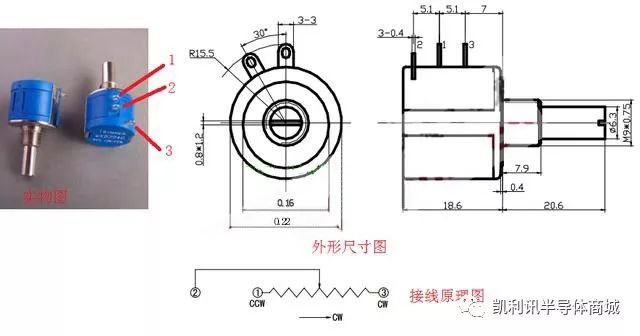

1.电位器(或微调电阻等等)常规引脚(仅举例说有3个引脚的电位器)，两头的电阻值是固定的，中间引脚对任何一端引脚的电阻值是可变的;

2.它等效于从中间引脚起把电位器分成两个串联的电阻，串联总阻值是固定的;

3.因此，如果作为可变分压电阻用，则一端接输入电压，中间端接输出，余下端接地;

4.如果作为可变电阻用，一端接输入电压，中间端接输出，余下端可悬空，或与中间端连接
