S7-1200 PLC硬件接线图全集

SIMATIC S7-1200紧湊型控制器是一款节省空间的模块化控制器，适合要求简单或高级逻辑、HMI和网络功能的小型自动化系统。 S7-1200设计紧凑、成本低廉且功能强大，是控制小型应用的完美解决方案。

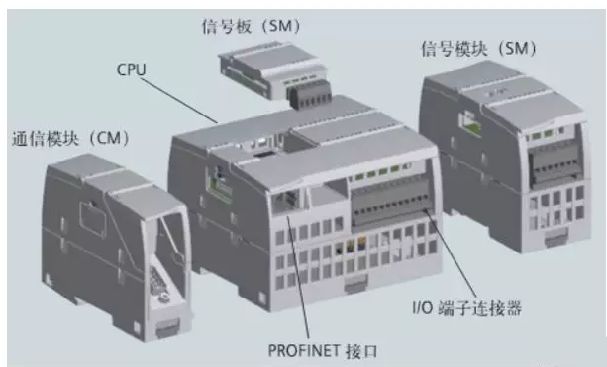

S7-1200的硬件

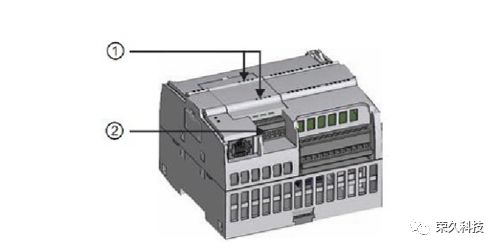

S7-1200的硬件——CPU 模块

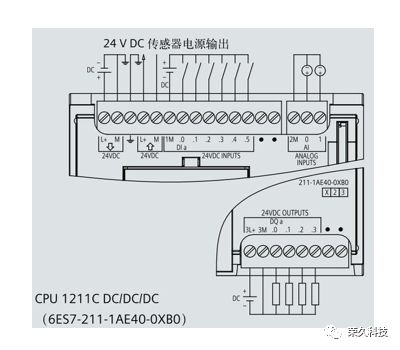

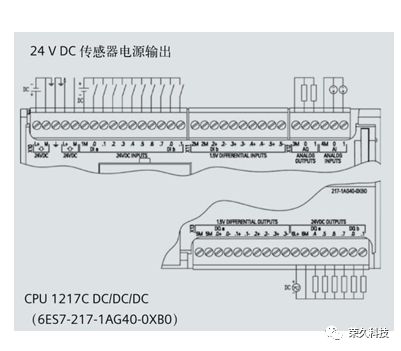

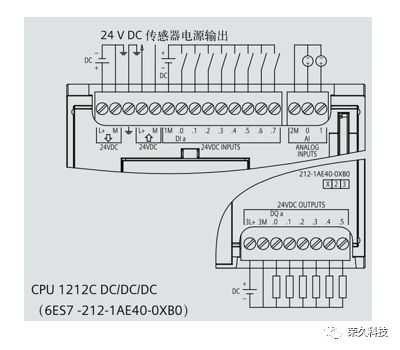

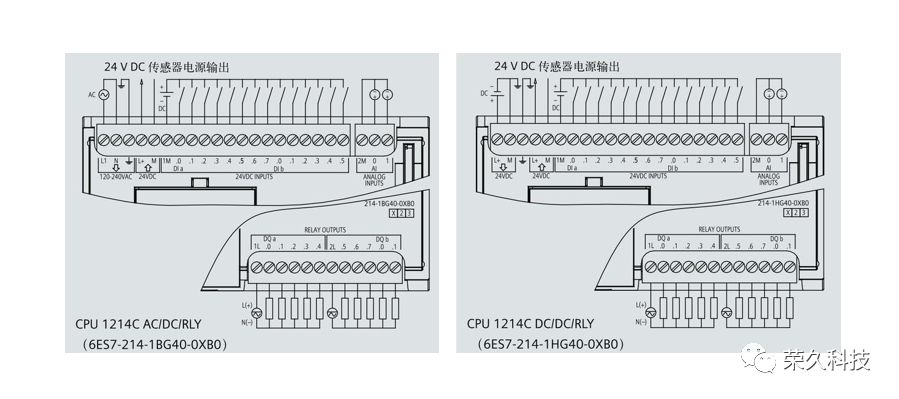

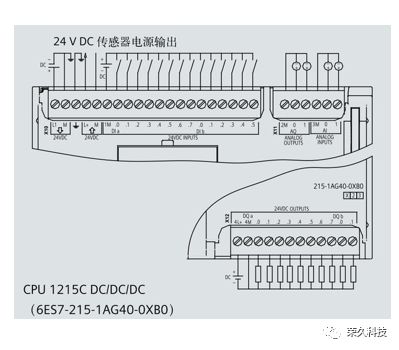

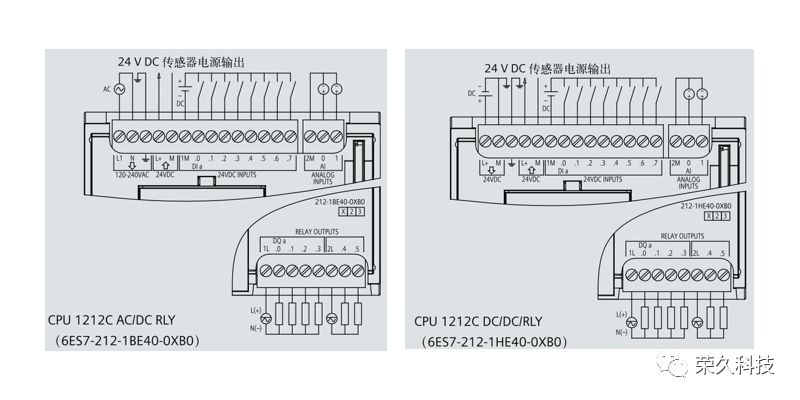

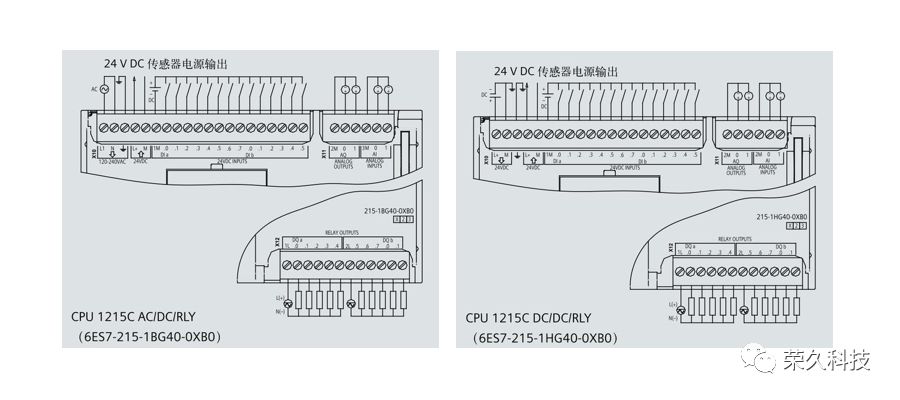

S7-1200的硬件——外部接线图

L+、M接24VDC电源

1M、2M是公共端子

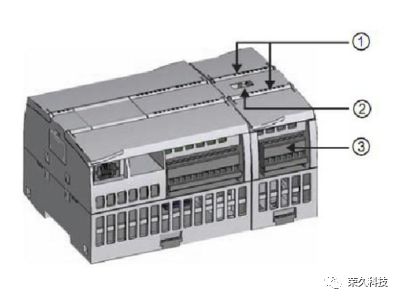

S7-1200的硬件信号板SB( signal board)

通过信号板可以给CPU增加I/O，SB连接在CPU的前端。

1、具有4个数字量I/O(2 x DC输入和2 x DC输出)的SB

2、具有1路模拟量输出的SB

①SB上的状态LED

②可拆卸用户接线连接器

S7-1200的硬件——信号板SB 1221接线图

SB 1221 DI 4X24 VDC，200 kHz

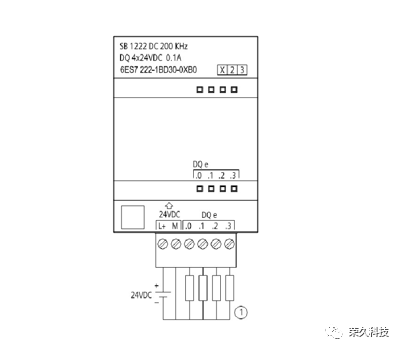

S7-1200的硬件——信号板SB 1222接线图

SB 1222 DQ 4X24 VDC，200 kHz

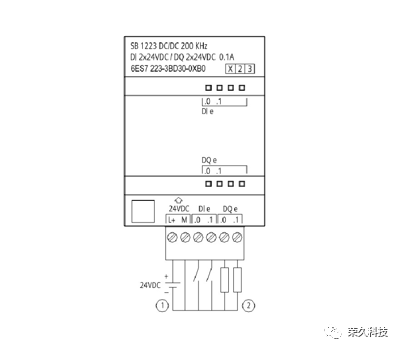

S7-1200的硬件——信号板SB 1223接线图

SB 1223 DI 2X24 VDC/DQ 2X24 VDC，200 kHz

S7-1200的硬件——信号板SB 1232 1x模拟量输出接线图

S7-1200的硬件——信号模块SM（signal module）

可以使用信号模块给CPU增加附加功能，信号模块连接在CPU右侧

①信号模块的I/O的状态LED

②总线连接器

③可拆卸用户接线连接器
