SIMATIC S7-1500 PLC定时器—保持型接通延时定时器介

保持型接通延时定时器（SS）介绍：

保持型接通延时定时器(SS)与接通延时定时器(SD)类似，但SS定时器具有保持功能。一旦逻辑位有上升沿发生，定时器启动计时，延时时间到，输出高电平“1”，即使逻辑位为“0”也不影响定时器的工作。必须用复位指令才能使定时器复位。

用一个例子来说明SS线圈指令的使用，梯形图如图1所示：

图1

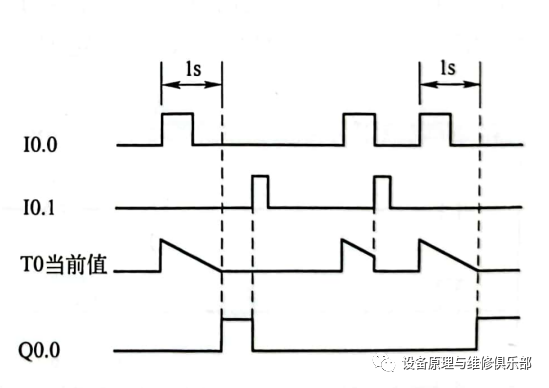

对应的时序图如图2所示：

图2

当I0.0闭合产生一个上升沿时，定时器T0开始定时，定时1s后(无论I0.0是否闭合)，Q0.0输出为高电平“1”，直到复位有效为止，本例为I0.1闭合产生上升沿，定时器复位，Q0.0输出为低电平“0”。

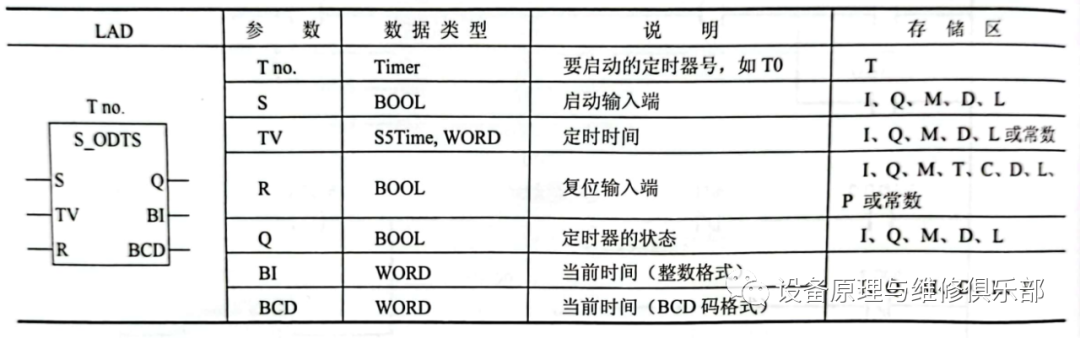

TIA博途软件除了提供保持型接通延时定时器线圈指令外，还提供更加复杂的方框指令来实现相应的定时功能。保持型接通延时定时器方框指令和参数见图3所示：

图3

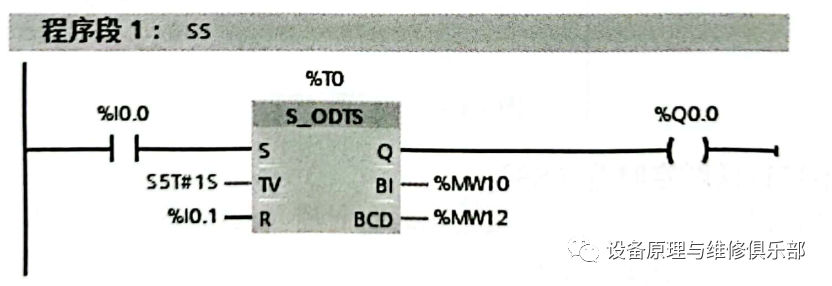

保持型接通延时定时器方框指令如下图4所示：

图4
