PLC控制程序的设计原理解析

时间:2023-04-26 07:45

人气:

作者:admin

标签: 继电器  plc

导读:PLC控制程序的设计原理解析-由可编程控制器的操作系统引出的工作原理规定,某个线圈在梯形图中只能出现一.次, 如果多次出现,则称为双线圈输出。PLC执行用户梯形图程序时是从上...

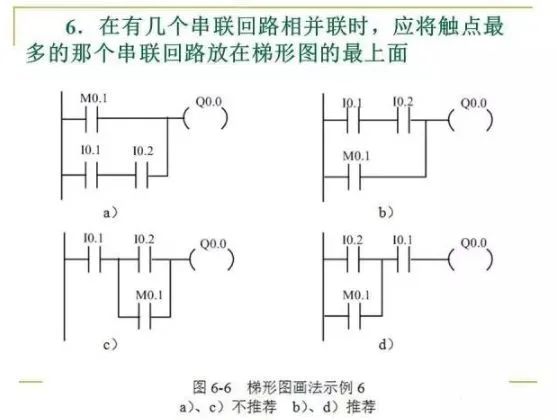

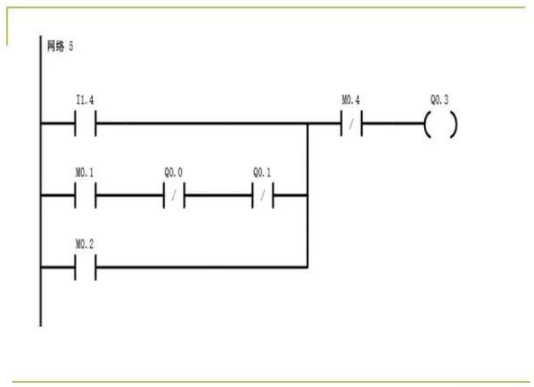

由可编程控制器操作系统引出的工作原理规定,某个线圈在梯形图中只能出现一.次, 如果多次出现,则称为双线圈输出。PLC执行用户梯形图程序时是从上到下的顺序执行,因而前边的输出无效,只有最后一次输出才是有效的。








































































































































































































































编辑:黄飞
