Protal WinCC Professional V16如何组态弹出画面？

WinCC Professional 项目类型没有“弹出画面”设置，可以使用画面窗口的可见性实现弹出画面的效果。

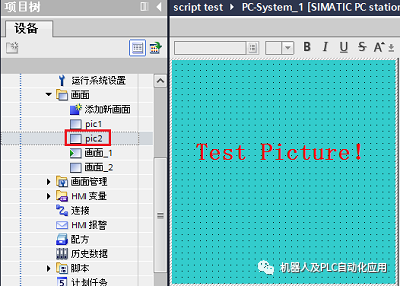

1. 创建2个画面“pic1”、“pic2”，我们将在“pic1”中创建画面窗口和按钮，通过点击按钮弹出“pic2”画面。

首选在组态界面打开“pic1”画面。

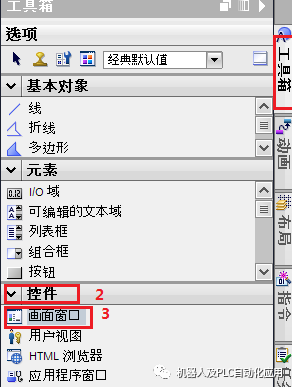

2. 在工具箱中找到控件->画面窗口，并添加到“pic1”中，修改画面窗口对象名称为“pw1”。

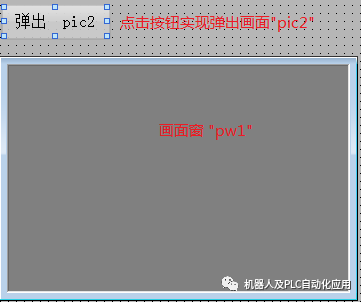

并且在“pic1”中添加一个按钮，这个按钮用来显示画面窗口“pw1”

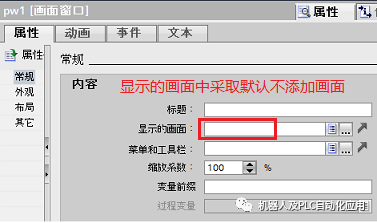

选择画面窗口“pw1”的属性页，选择“常规”，显示的画面项默认为不添加画面。

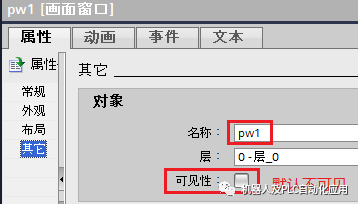

3. “其它”选项中，“名称”为画面窗口的对象名称，“可见性”不要勾选，这样在项目运行后画面窗口默认不可见。

4. 对于“pic1”上的按钮，在按钮“事件”中添加C脚本实现点击按钮弹出画面“”pic2，并且设置画面窗口“pw”可见，详细脚本见下图：
