电驱动系统NVH分析流程和电机NVH仿真技术

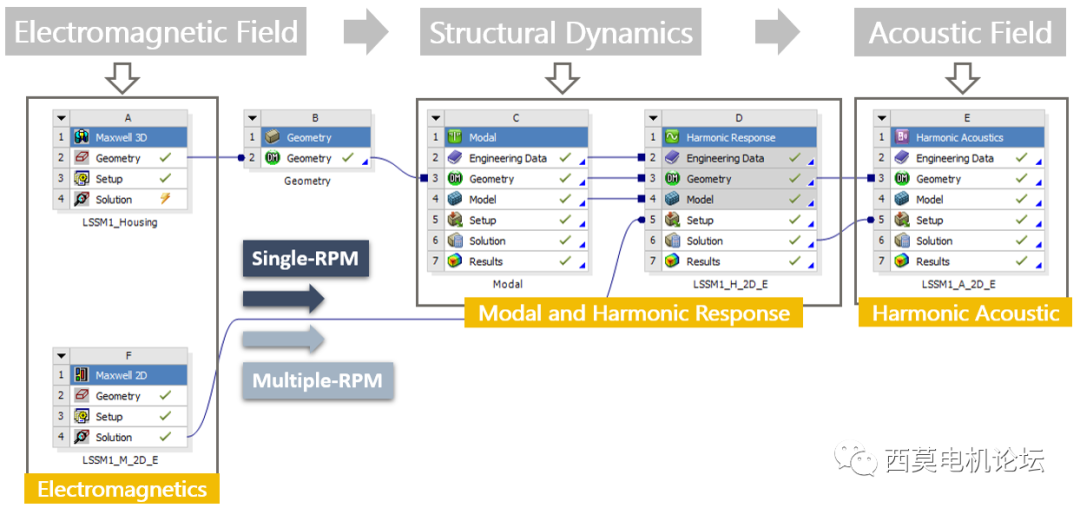

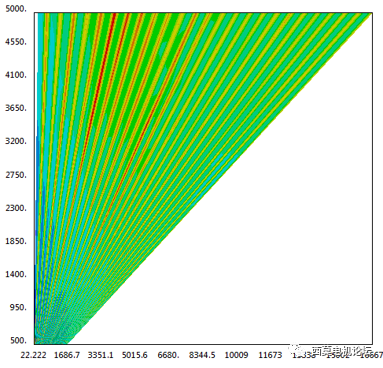

由于电机NVH问题的相关理论复杂，同时涉及电磁/结构/声学多学科，是典型的多物理场耦合问题，其仿真分析具有一定难度。Ansys软件目前已经可以很好地实现电机NVH仿真计算：利用Maxwell2D/3D快速仿真电机在多转速下定、转子表面的频域电磁力并无缝链接到Workbench平台Harmonic Response模块进行多转速谐响应分析，得到电机的ERP Level Waterfall图，用于分析电机在各转速下的谐振情况；同时多转速谐响应分析结果也可传递到Harmonic Acoustics模块进行Sound Power Level Waterfall的分析，用于进一步对电机噪声水平进行评估。流程如下：

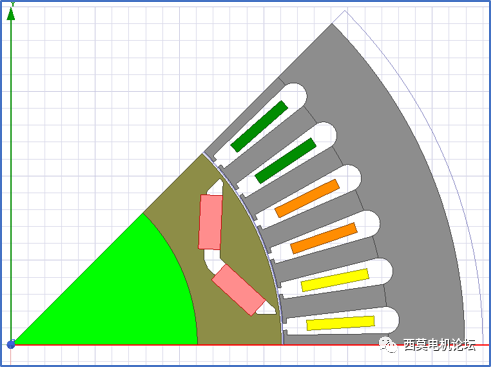

Magnetic Field Solution

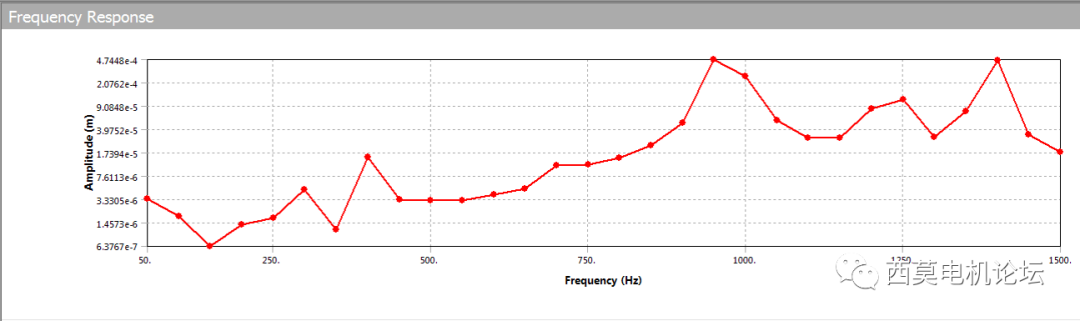

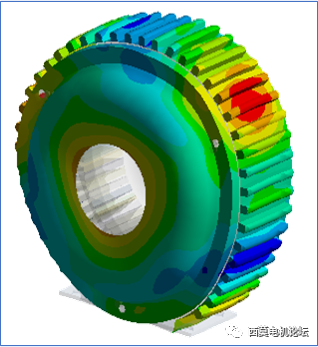

Modal and Vibration

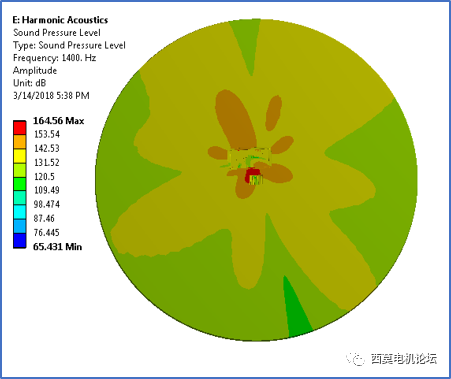

Acoustic

同时，通过Ansys Motion结合Maxwell、Acoustic等软件还可以完成整个电驱动系统的NVH分析：

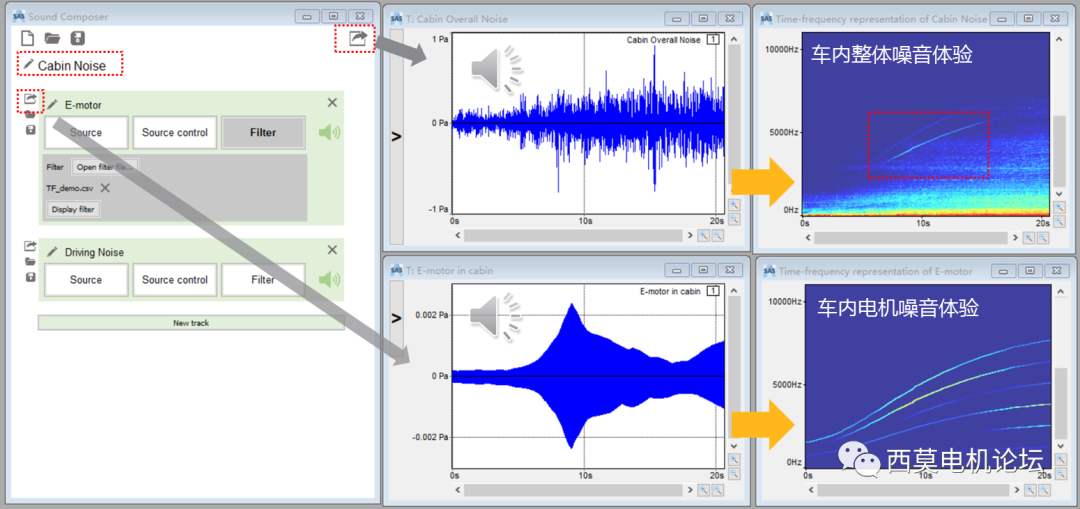

  另外，借助于多目标优化模块可对包括电机NVH在内的各项性能指标进行参数化寻优，快速实现产品迭代创新；同时还可以借助Ansys Sound仿真平台完成电机噪声仿真数据后处理与声音设计以及在整车上预测研究电机声品质：

  5月27-29日，西莫在无锡举办的“电机NVH问题的机理和测试仿真”研修班将力邀Ansys电机应用专家、Ansys结构分析专家和Ansys声学专家共同为您详细讲解和全面展示以上电机NVH仿真方法、电驱动系统NVH分析流程以及整车等复杂电机系统的声音设计应用和实现过程。
