西门子S7-1200PLC的四种定时器指令

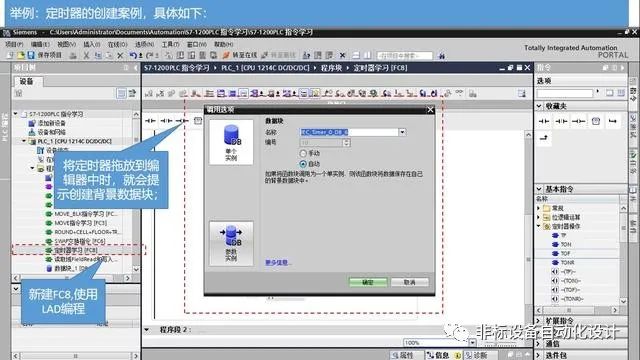

在S7-1200PLC中，采用的定时器是标准的IEC定时器，属于函数块，所以每个定时器在使用时，都必须为其配置一个背景数据块来保存相应的数据，并且在编辑器中放置定时器时，就会提示为其分配背景数据块；

Tips：

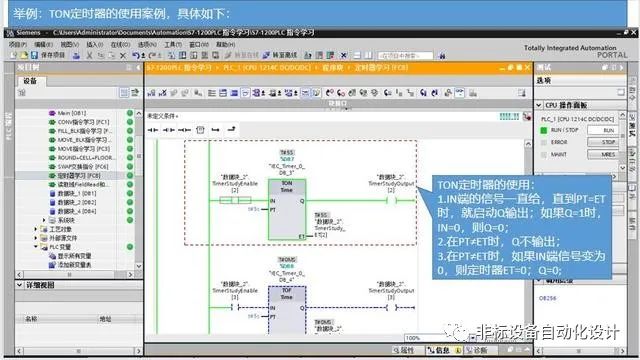

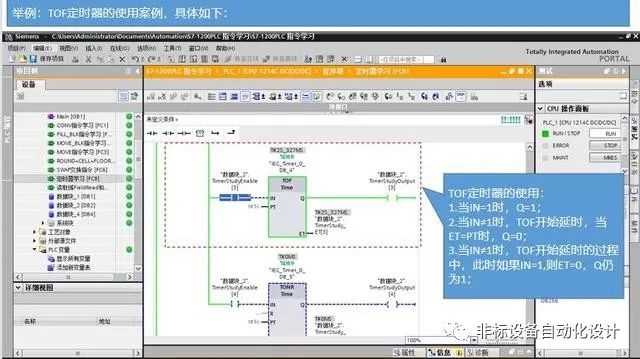

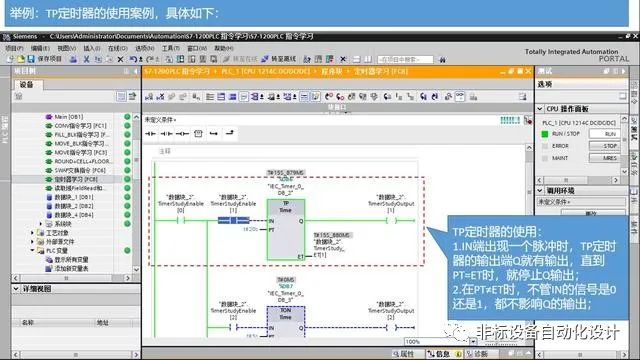

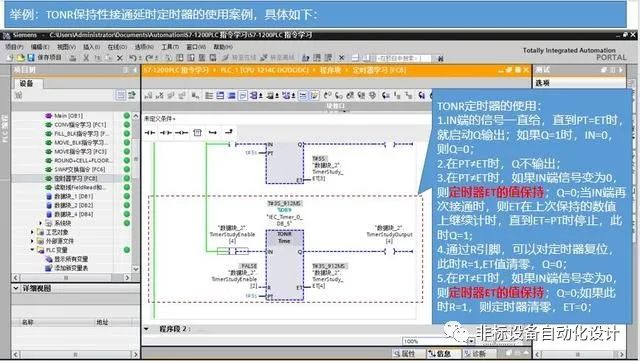

1.S7-1200PLC共有4种类型的定时器，分别是TP:脉冲定时器，TON:接通延时定时器，TOF:关断延时定时器，TONR:保持性接通延时定时器；

2.每个定时器均使用16字节的IEC_Timer数据类型的DB结构来存储功能框或线圈指令顶部指定的定时器数据；

3.S7-1200PLC的定时器数量多少不是由编号决定，它是由CPU的存储容量大小决定；

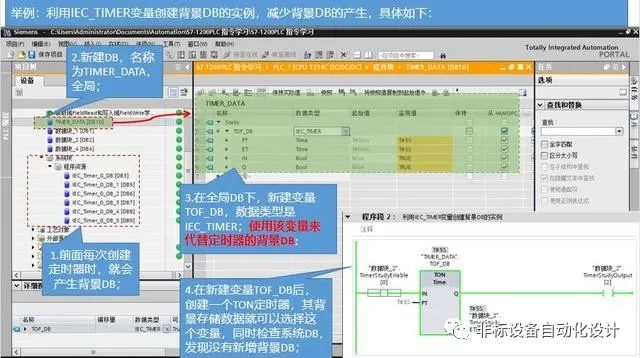

4.为了避免系统产生过多的DB块，可以使用数据类型为IEC_TIMER的变量提供背景数据块来替代，这个创建变量的DB是全局DB，具体方法见后面的实例；

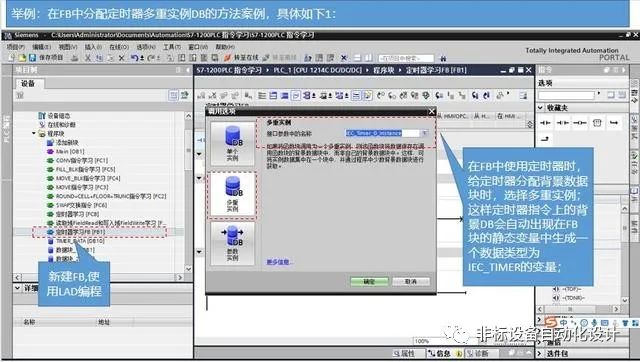

5.如果定时器指令在FB中使用，则可以在给定时器分配背景DB时，选择多重背景实例DB，这样定时器指令上的背景DB会自动在FB块的静态变量中生成一个数据类型为IEC_TIMER的变量，具体方法见后面的实例说明；
