西门子S7-1200PLC块移动指令MOVE_BLK操作

在S7-1200PLC中，l利用MOVE_BLK指令可以将一个存储区（源范围）的数据移动到另一个存储区（目标范围）中。使用输入 COUNT 可以指定将移动到目标范围中的元素个数。可通过输入 IN 中元素的宽度来定义元素待移动的宽度。仅当源范围和目标范围的数据类型相同时，才能执行该指令。

如果满足下列条件之一，使能输出 ENO 将返回信号状态“0”：

条件1：使能输入 EN 的信号状态为“0”。

条件2：移动的数据量超出输入 IN 或输出 OUT 所能容纳的数据量。:

当复制 ARRAY of BOOL 时，溢出的使能输出 ENO 将设置为“1”，直至超出 ARRAY 结构的字节限制。如果 COUNT 输入的值超出了 ARRAY 结构的字节限制，则使能输出 ENO 将复位为“0”。

TIPS：1.IN和OUT是等待复制的源区域和目标区域的首个元素，但是并不要求是数组中的第一个元素，前提条件是数组的数据类型必须保持一致；见下图1所示；

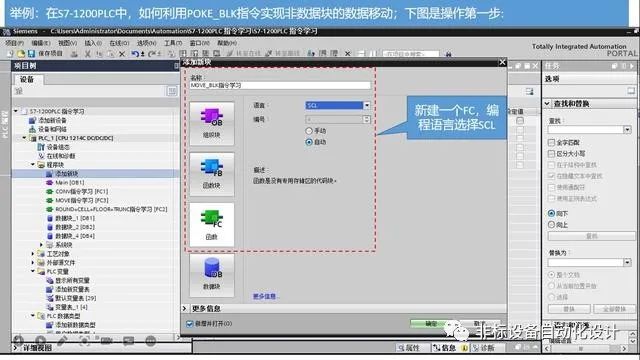

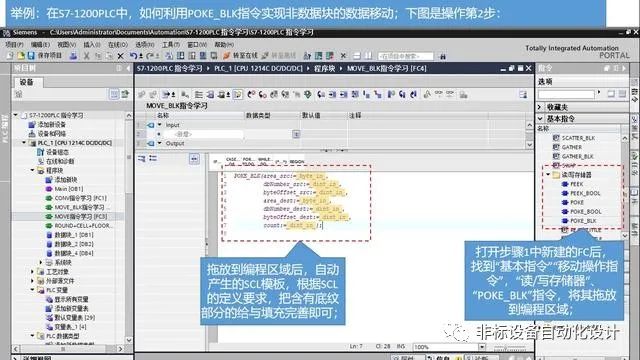

2.MOVE_BLK指令只适合实现对数据块中的数组进行移动，不能实现对不是数据块的存储器进行块移动；针对这种情况，可以使用SCL编程中的POKE_BLK指令来实现，操作方法见图2所示；

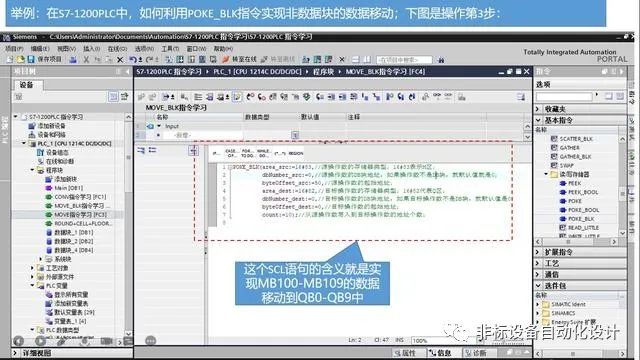

例如下面就是利用该指令实现MB100-MB109的数据移动到QB0-QB9中

POKE_BLK(area_src:=16#83,//源操作数的存储器类型；16#83表示M区；

dbNumber_src:=0,//源操作数的DB块地址，如果操作数不是DB块，就默认值就是0；

byteOffset_src:=50,//源操作数的起始地址；

area_dest:=16#82,//目标操作数的存储器类型；16#82代表Q区；

dbNumber_dest:=0,//目标操作数的DB块地址，如果目标操作数不是DB块，就默认值是0；

byteOffset_dest:=0,//目标操作数的起始地址；

count:=10);//从源操作数写入到目标操作数的地址个数；

其中，利用POKE_BLK指令来进行编程时，操作数是通过16进制进行表示的；输入过程映像区I(16#81),输出过程映像区Q（16#82），位存储器区M（16#83)，DB块（16#84）；
