中科芯亿达MX6833双桥电机驱动器解决方案

MX6833 为玩具、打印机及其他机电一体化应用提供了一款双桥电机驱动器解决方案。该产品具有两个 H 桥驱动器，能够驱动两部直流刷式电机、一部双极步进电机、多个螺线管或其他感性负载。

每个 H 桥的输出驱动器模块由配置为 H 桥的 N 沟道功率 MOSFET 组成，用于驱动电机绕组。每个 H 桥均具备调节或限制绕组电流的电路。

MX6833 利用故障输出引脚实现内部关断功能，提供过流保护、短路保护、欠压锁定和过热保护。另外，还提供了一种低功耗休眠模式。

产品特性

双路 H 桥电流控制电机驱动器

——可以驱动两部直流电机或一部步进电机

——内置功率 MOSFET，

导通电阻：高侧 (HS) + 低侧 (LS) 800mΩ

输出电流（VM = 5V，25°C 时）

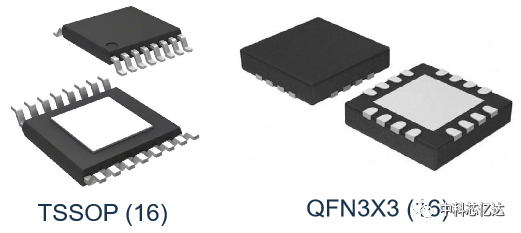

——采用 TSSOP 封装：每条 H 桥的 RMS 电流为

1.0A，峰值电流为 2.0A

——采用 QFN 封装：每条 H 桥的 RMS 电流为

0.8A，峰值电流为 2.0A

可以将输出并联，以实现

——2.0A RMS 电流、4A 峰值电流（TSSOP 封装）

——1.6A RMS 电流、4A 峰值电流（QFN 封装）

宽电源电压范围：2.7V 至 10.8V

PWM 绕组电流调节/电流限制

应用范围

电池供电式玩具

服务点 (POS) 打印机

视频安保摄像机

办公自动化设备

游戏机

机器人
