电工知识—SIMATIC S7-1500 PLC复位与置位指令与应用

电工知识—SIMATICS7-1500 PLC 复位与置位指令与应用

RS/SR触发器

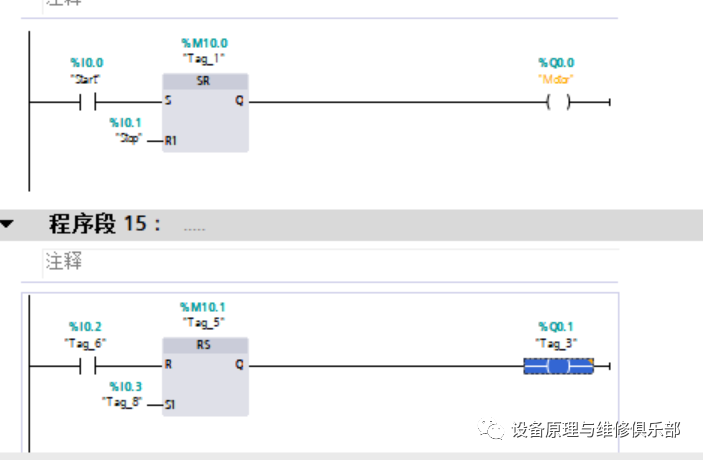

RS：复位/置位触发器。如果R输入端的信号状态为“1”，S1输入端的信号状态为“0”，则复位。如果R输入端的信号状态为“0”，S1输入端的信号状态为“1”，则置位触发器。如果两个输入端的RLO状态均为“1”，则置位触发器。如果两个输入端的RLO状态均为“0”，保持触发器以前的状态。RS/SR双稳态触发器示例如图1所示。

图1

SR：置位/复位触发器。如果S输入端的信号状态为“1”，R1输入端的信号状态为“0”，则置位。如果S输入端的信号状态为“0”，R1输入端的信号状态为“1”，则复位触发器。如果两个输入端的RLO状态均为“1”，则复位触发器。如果两个输入端的RLO状态均为“0”，保持触发器以前的状态。

应用：

设计一个单键启停控制(乒乓控制)的程序，实现用一个单按钮控制一盏灯的亮和灭，即奇数次压下按钮灯亮，偶数次压下按钮灯灭。

其接线图如图2所示：

图2

方法一：

梯形图如图3所示，可见使用SR触发器指令后，不需要用自锁，程序变得更加简洁，当第一次压下按钮时，Q0.0线圈得电(灯亮)，Q0.0常开触点闭合，当第二次压下按钮时，S和R1端子同时高电平，由于复位优先，所以Q0.0线圈断电(灯灭)。

图3

方法二：

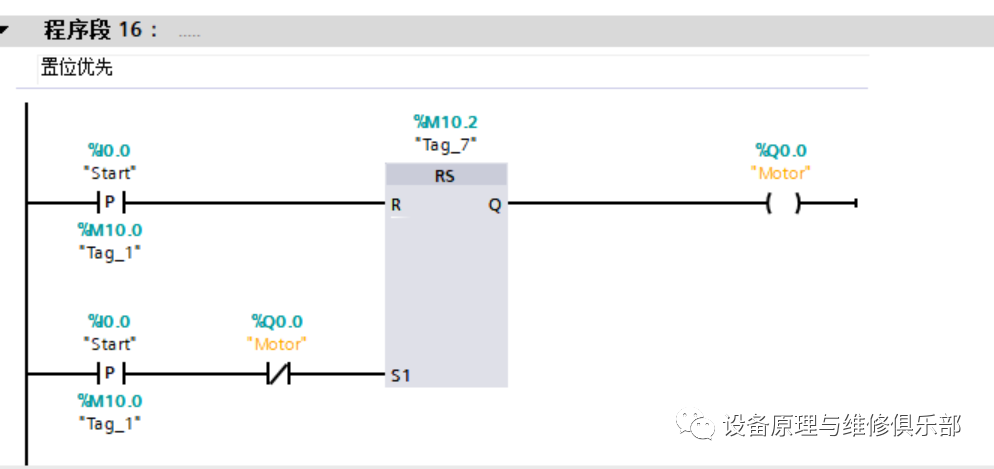

这个题目还有另一种解法，就是用RS指令，梯形图如图4所示，当第一次压下按钮时，Q0.0线圈得电(灯亮)，Q0.0常闭触点断开，当第二次压下按钮时，R端子高电平，所以Q0.0线圈断电(灯灭)。
