数值在CPU存储的原理解析

导读

我们都知道PLC是一台工业微型计算机，因此所有的数据在PLC中都是以二进制数的形式存储，因此不同的数据类型所存储的数据不同，同时根据不同的数据，所能表示的二进制位也有所不同。

应用举例

下面通过一个例子充分理解数据的存储方式。

例：若V3.5=1,V1.0=1 VB2=10 VB0=5

求V0.1=?、V2.3=?、VB1=?、VB3=?、VW0=?、 VD0=?

1

求V0.1的值

VB0有V0.0-V0.7八个位组成，其中V0.0为低位，V0.7为高位；根据已知条件VB0＝5，因此把每个位以二进制格式展开后，再采用位权的方法以十进制的形式进行展开排列，此时便知道每个位的值是多少，VB0＝5，则V0.0和V0.2为1。如图1-35所示得知V0.1＝0。

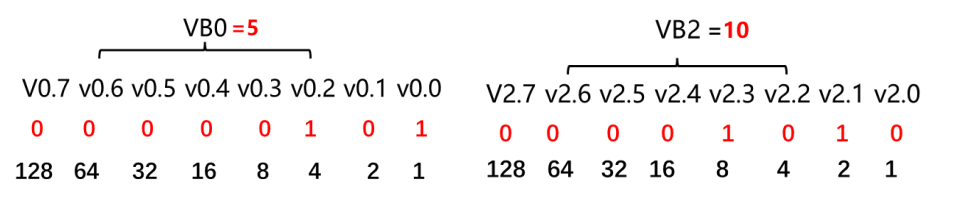

图1-35 数据排列

2

求V2.3的值

V2.3为VB2中的一个位，VB2有V2.0-V2.7八个位组成，根据已知条件VB2＝10，因此把每个位以二进制格式展开后，再采用位权的方法以十进制的形式进行展开排列，此时便知道每个位的值是多少，VB0＝10，则V2.0和V2.3为1。如图1-35所示得知V2.3＝1。

3

求VB1的值

VB1有V1.0-V1.7八个位组成，根据已知条件V1.0＝1，因此把每个位以二进制格式展开后，再采用位权的方法以十进制的形式进行展开排列，此时便知道每个位的值是多少，V1.0＝1，则只有V1.0一个位为1。如图1-36所示得知VB1＝1。

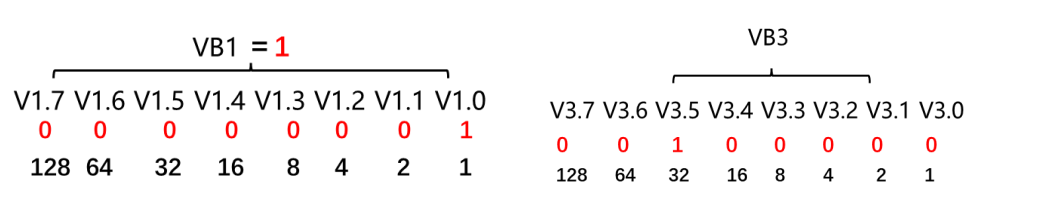

图1-36 VB1数据排列

4

求VB3的值

VB3有V3.0-V3.7八个位组成，根据已知条件V3.5＝1，因此把每个位以二进制格式展开后，再采用位权的方法以十进制的形式进行展开排列，此时便知道每个位的值是多少，V3.5＝1，则只有V3.5一个位为1。如图1-36所示得知VB3＝32。

5

求VW0的值

VW0有VB0和VB1两个字节组成，已知条件VB0＝5、V1.0＝1，根据上述的结果把每个字节中的每个位以二进制格式展开，再采用位权的方法以十进制的形式进行展开排列，此时便知道每个位的值各是多少，如图1-37所示得知VW0由1024+256+1组合，最终VW0＝1281。

图1-37 VW0数据排列

注意：当涉及到多字节组合寻址时，遵循“高地址，低字节”的规律。因此VB0是高地址、低字节。

6

求VD0的值

VD0有VB0、VB1、VB2、VB3四个字节组成，已知条件V3.5=1,V1.0=1 VB2=10 VB0=5，根据上述的结果把每个字节中的每个位以二进制格式展开，再进行4个二进制为一组进行8421BCD码换算成十进制数，如图1-38所示得知最终VD0＝16#5010A20。

图1-37 VD0数据排列

总结

1、通过上面的示例我们能够发现，一个32位的存储器中会包含16位的字、8位的字节、以及一个BOOL位，因为在使用过程中需要特别注意地址的重叠。

2、当我们想导通某一个位或几个位时，写入对应字至存储器中就会有相应的输出。

3、在西门子的寻址方式中，遵循的是高地址低字节，比如VW0，VB0是低字节，但是属于高地址。
