三相桥式全控整流电路其整流输出电压中含有哪

　　三相桥式全控整流电路的整流输出电压含有多个次数的谐波，其谐波分量的大小和频率与控制信号的频率和相位有关。

　　在三相全控桥式整流电路中，当可控硅导通的角度为α时，电路的输出电压可以表示为：

　　Vd = 3√2 * Vp * sin（α） - （3/π） * Vp * cos（α） * sin（3α）

　　其中，Vd为输出电压，Vp为输入电压，α为可控硅的导通角度。

　　根据上式，可以发现三相桥式全控整流电路的输出电压存在多个次数的谐波，其中最高的谐波为3次谐波，并且其大小比基波（即正弦波）要小很多。此外，还存在5次、7次、9次等次数的谐波，它们的大小也比基波小很多。

　　这些谐波会对电路的输出波形和稳定性产生影响，因此需要通过滤波器和其他方法进行消除和控制。

　　其中最重要的是6k次谐波。

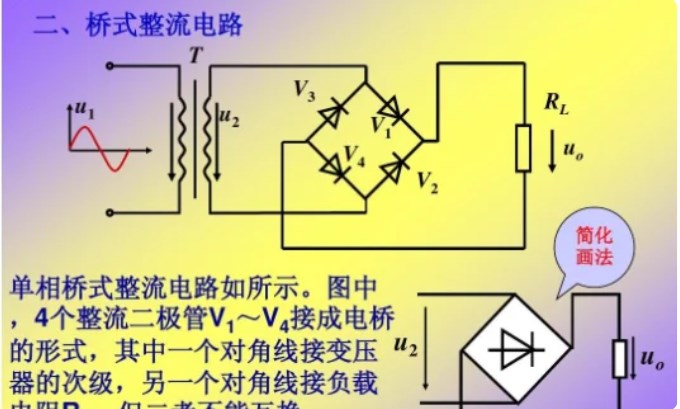

　　在单相整流桥式电路中，由于交流侧电流为全波或半波对称。三相桥式整流电路中，由于交流侧电流为全波对称。但是对三相半控整流电路就不一样啦，它的交流侧电流半波不再对称，于是产生了偶次谐波。

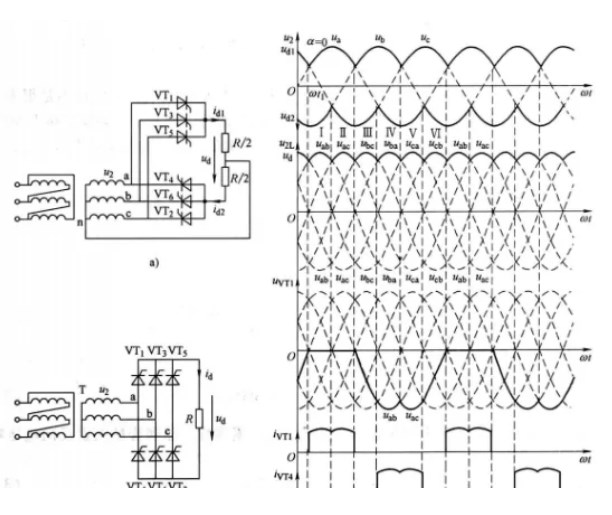

　　同理，此后输出电压依次等于uba、uca、ucb。

　　此时的工作情况和输出电压波形与三相桥式不控整流电路完全一样，整流电路处于全导通状态。

　　当α》0时，品闸管导通要推迟α角，但品闸管的触发、导通顺序不变。
