变频器应用：数控车床的组成与用途

一、引言

数控车床又称为 CNC车床，即计算机数字控制车床，是目前国内使用量最大，覆盖面最广的一种数控机床，它在数控机床中占有非常重要的位置，几十年来一直受到世界各国的普遍重视并得到了迅速的发展。

二、数控车床的组成与用途

数控车床主要由主机、数控装置、驱动装置、辅助装置、其他附属设备几个部分组成，主要用于加工各种轴类或回转体零件，能自动完成内外圆柱面、圆弧面、端面、螺纹等工序的切削加工，适用与加工形状复杂，精度要求高的轴类或盘类零件。

三、数控车床对主轴的要求

数控车床要求主轴驱动具备：①宽调速范围（0-150HZ），②转速稳定（负载不均匀时要求波动小），③加减速时间短（1-3s），④低频力矩大，⑤过载能力强，⑥噪音低，⑦振动小，⑧寿命长等。由于工艺要求，未来主轴发展为了提高生产效率，提升车床档次，对车床主轴提出了更高的要求：

1、转速更稳定，使工件的切削达到更高的光洁度，同时对罗纹车削达到所需求的精度。

2、在同等的车床上要求主轴提供更大的切削力矩。
针对以上的应用要求，行业内普遍的方式就是主轴电机由交流异步改为伺服主轴或永磁同步电机，这样做无形增加了设备成本。四方V350变频器在基本应用的基础上配置分频卡，利用机床主轴原有编码器进行反馈信号，即可实现主轴速度闭环控制。

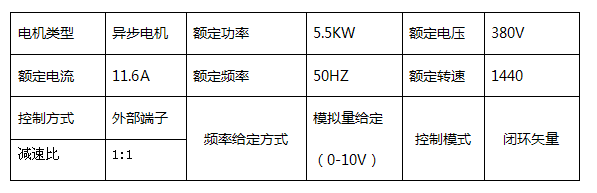

四、现场工况

接线示意图


五、小结 目前我国正处于工业化中期，即从解决短缺为主的开放逐步向建设经济强国转变，煤炭、汽车、钢铁、房地产、建材、机械、电子、化工等一批以重工业为基础的高增长行业发展势头强劲，构成了对机床市场尤其是数控机床的巨大需求。中国已经超过德国，成为世界第一大机床市场。数控机床已成为机床消费的主流。预计2015年数控机床消费仍将超过60亿美元，台数将超过10万台。V350系列变频器自推向市场以来，以优异的低频力矩、快速的加减速、超高的稳速精度、超高的性价比等特性获得了配套厂商和终端用户的一致好评。 编辑：黄飞
