西门子1200PLC—CPU模块的接线

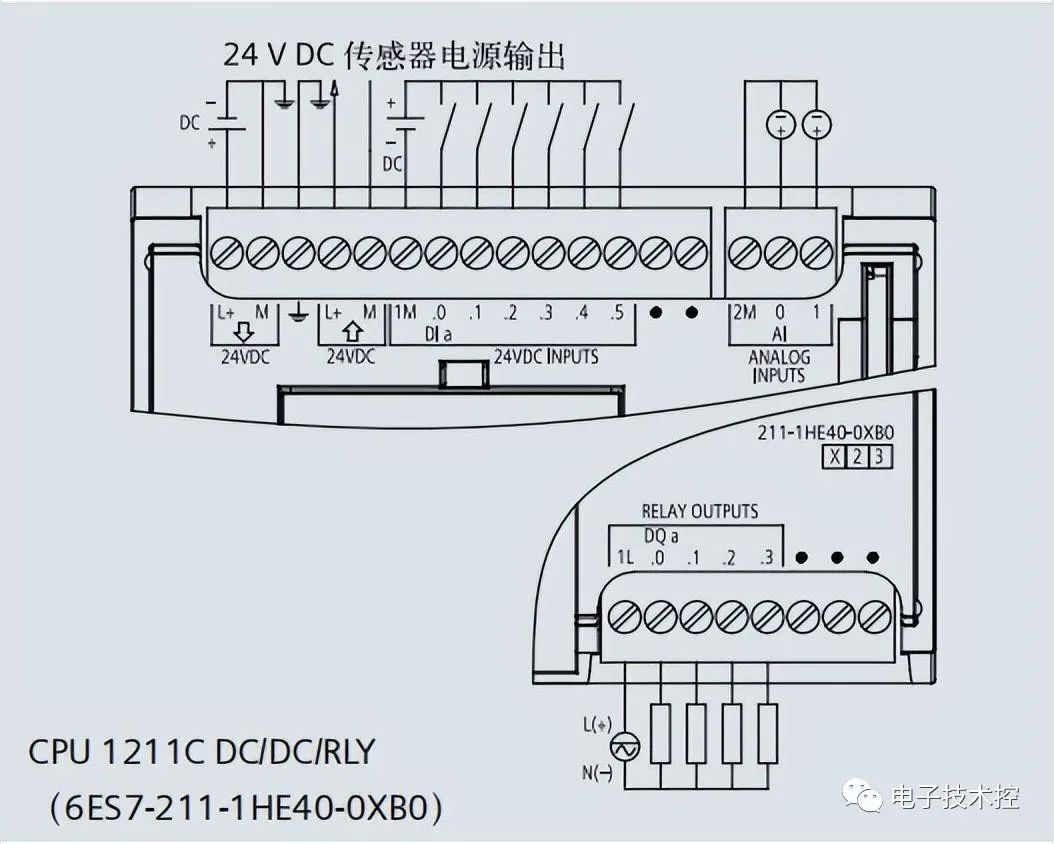

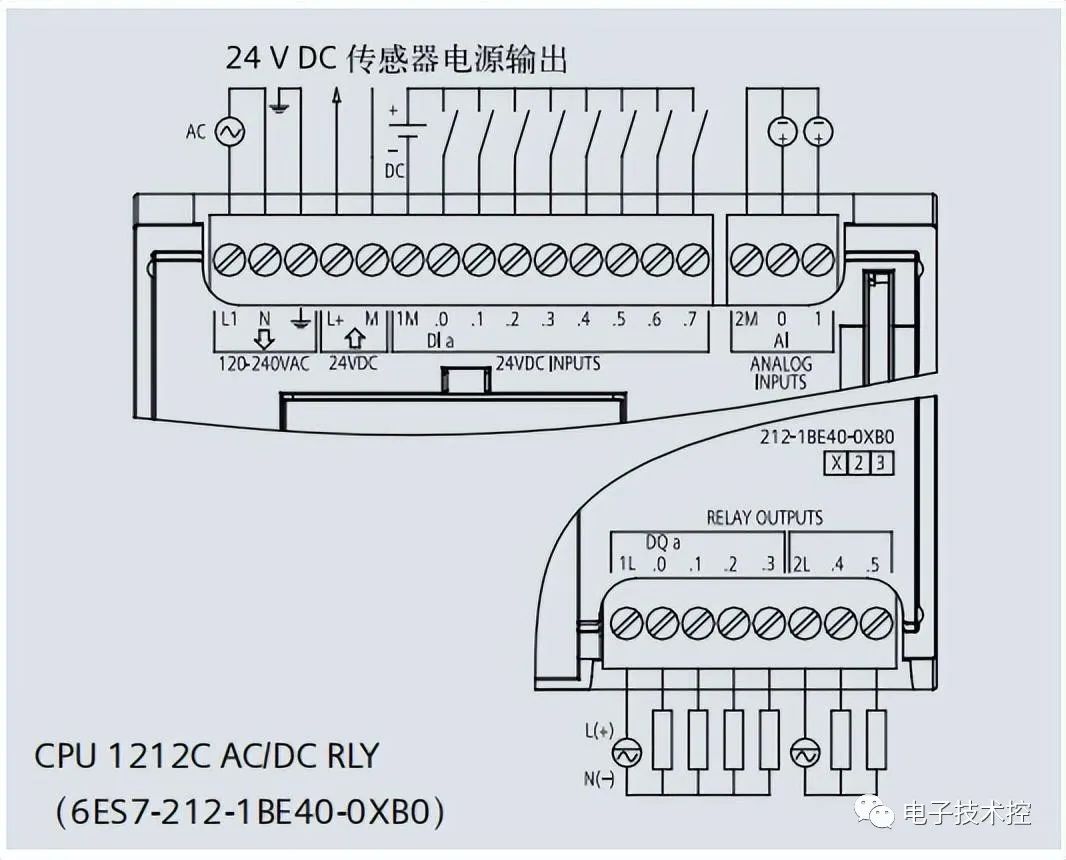

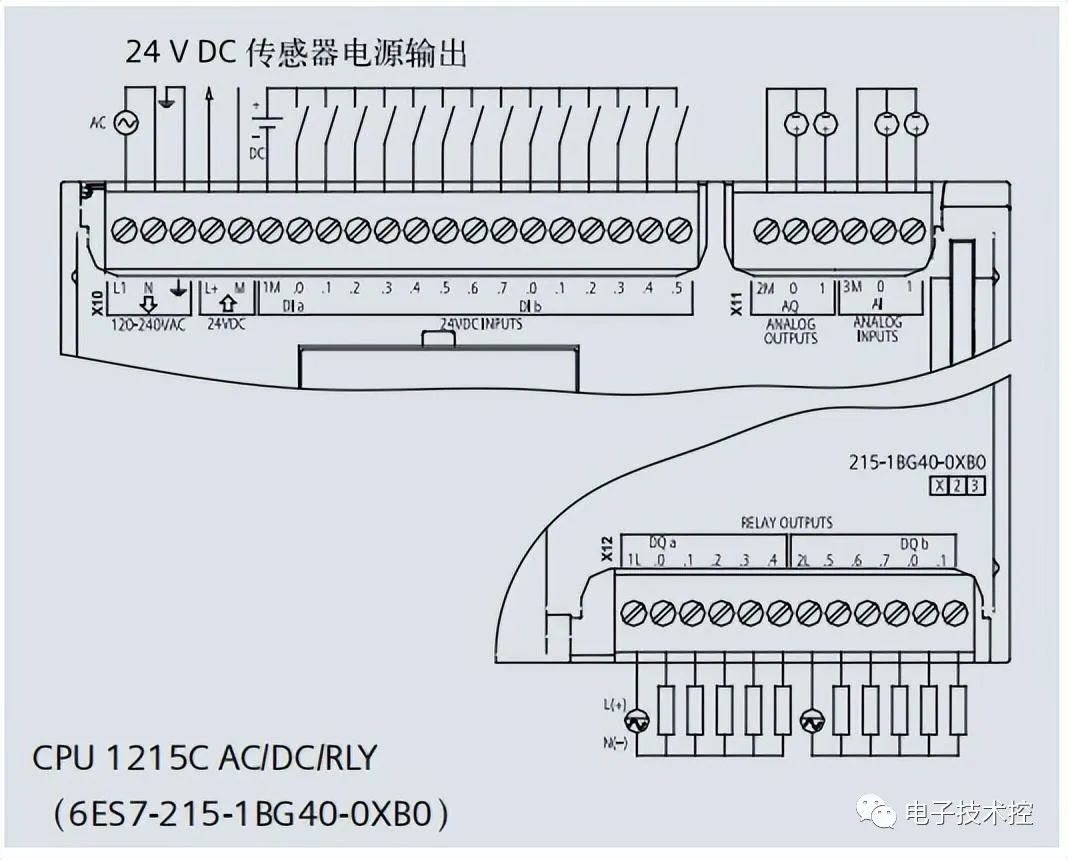

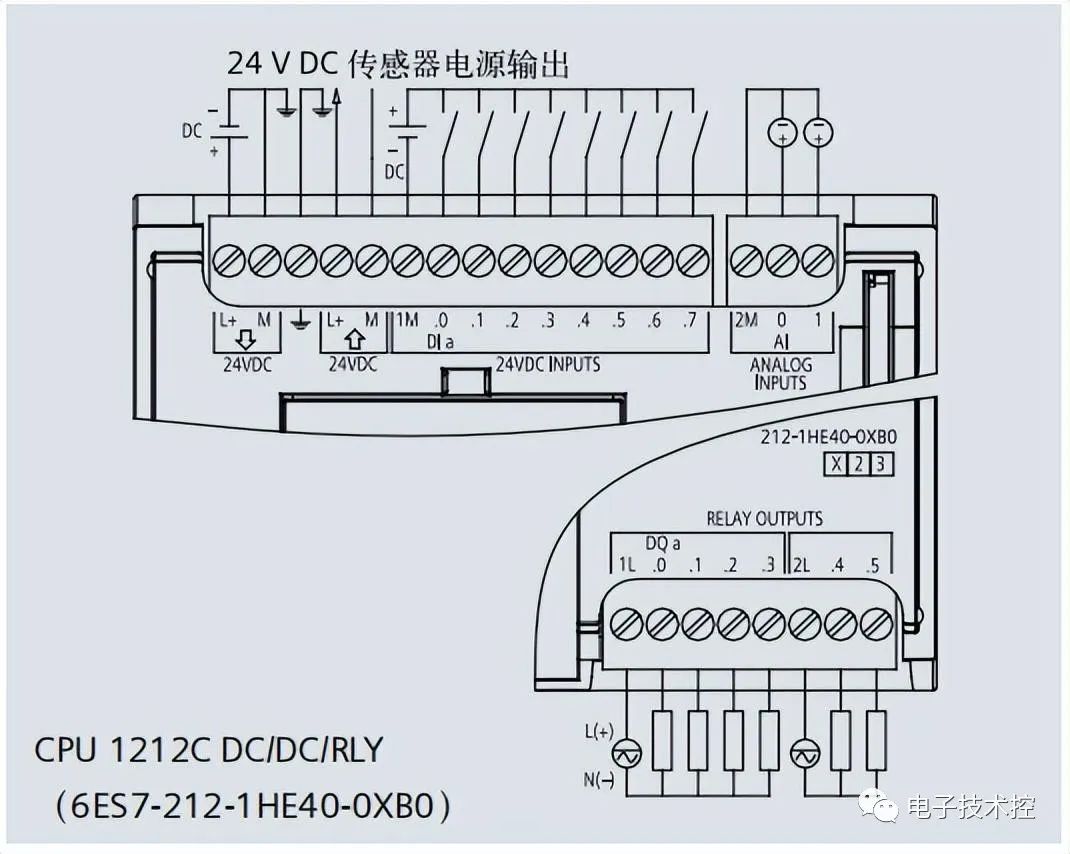

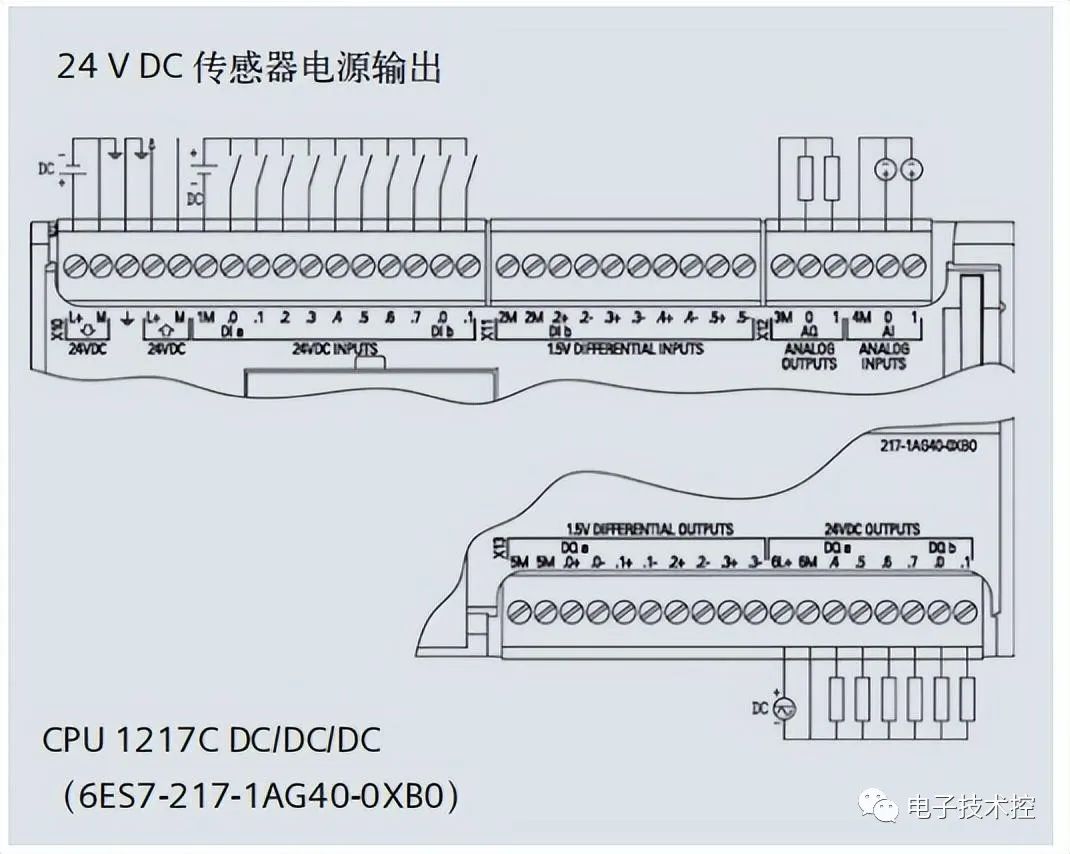

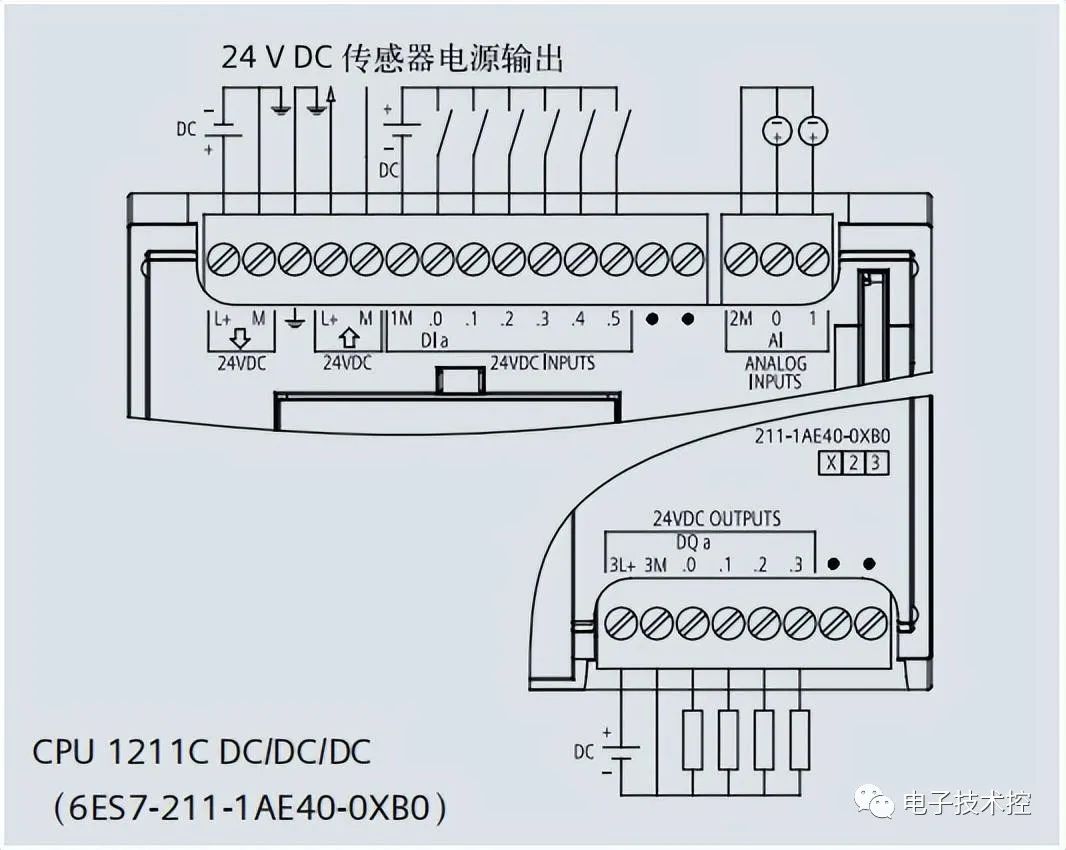

西门子1200PLC的电源会根据型号的不同而不同，AC/DC/RLY的是交流120V—240V，我们接交流220V即可。数字量输入和输出端子为八进制，输入以DI（这个不是“1”）作为开头，输出以DQ作为开头，以小写的“a/b/c”为分组。输入以“M”作为公共端，输出以“L”作为公共端，需要注意的是输出的公共端会分成好几个点，输出的组和组之间并不关联。

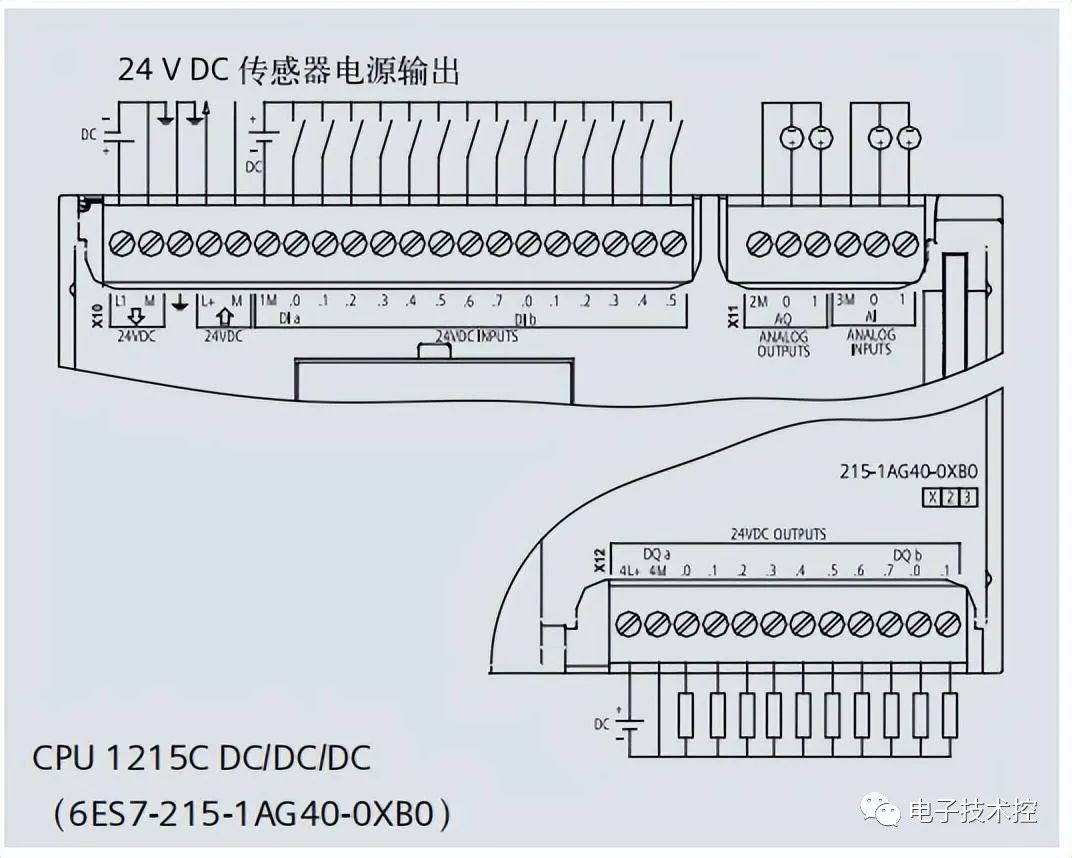

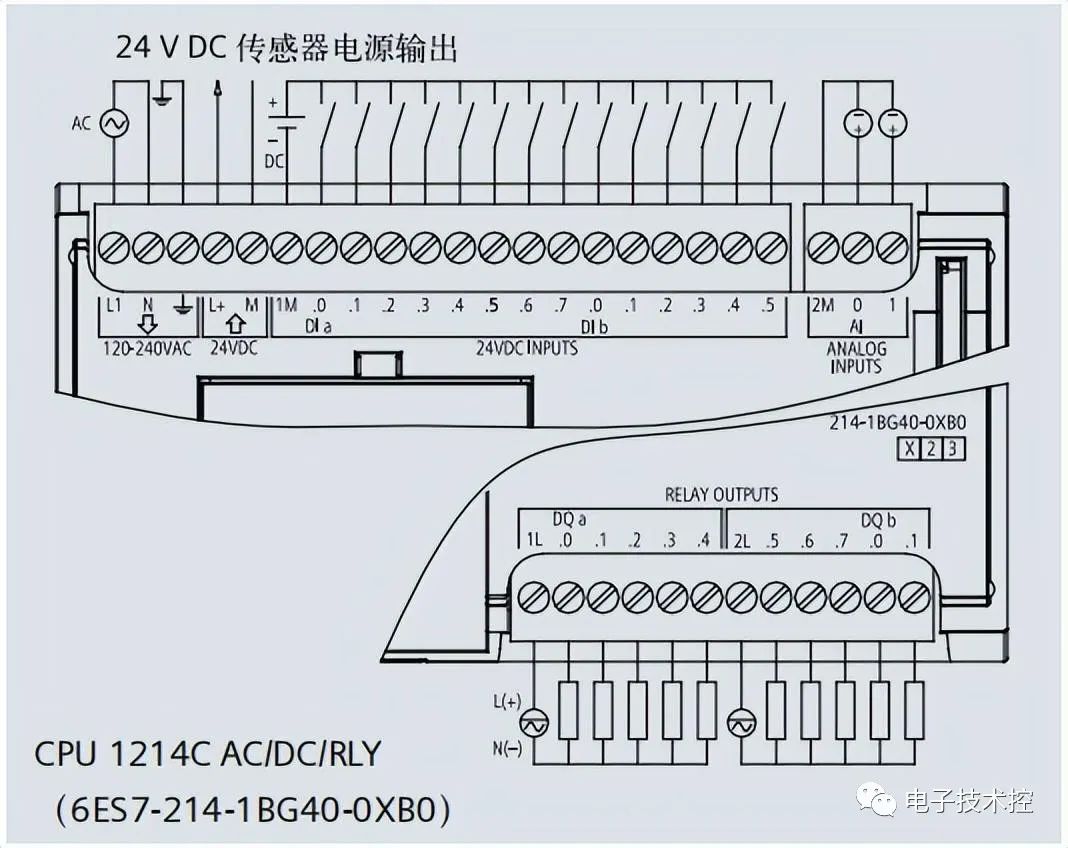

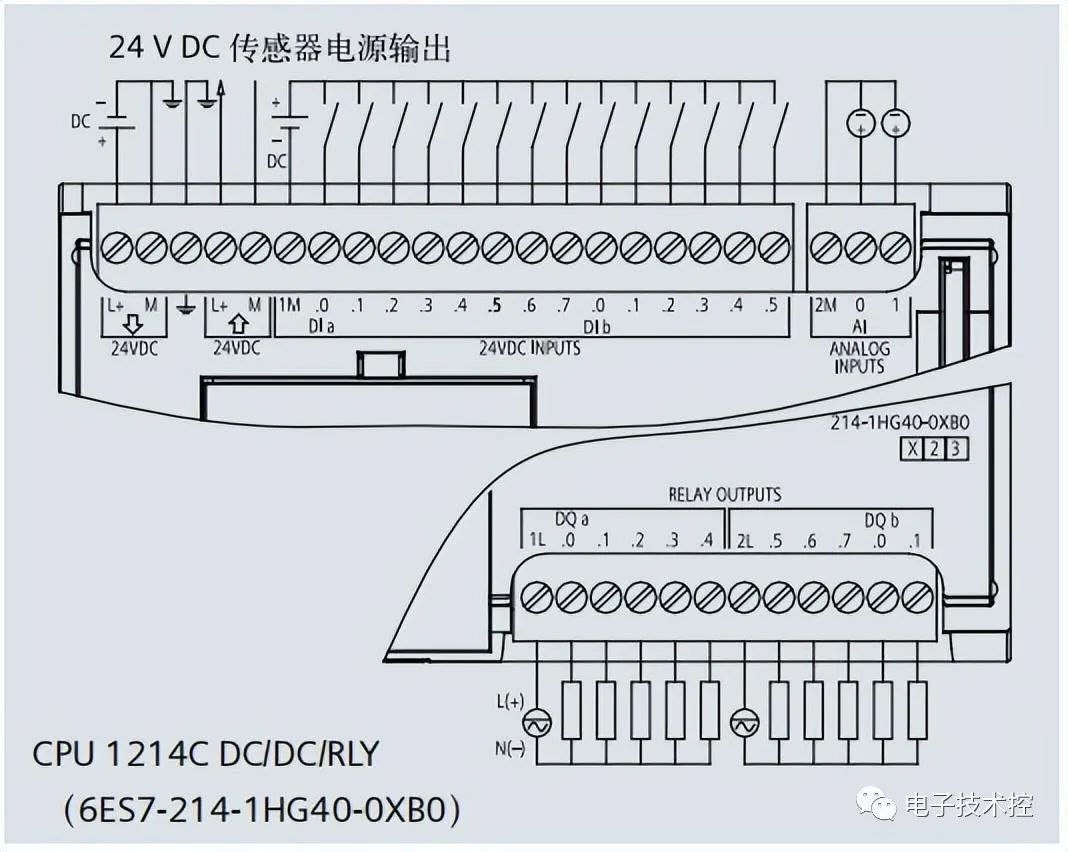

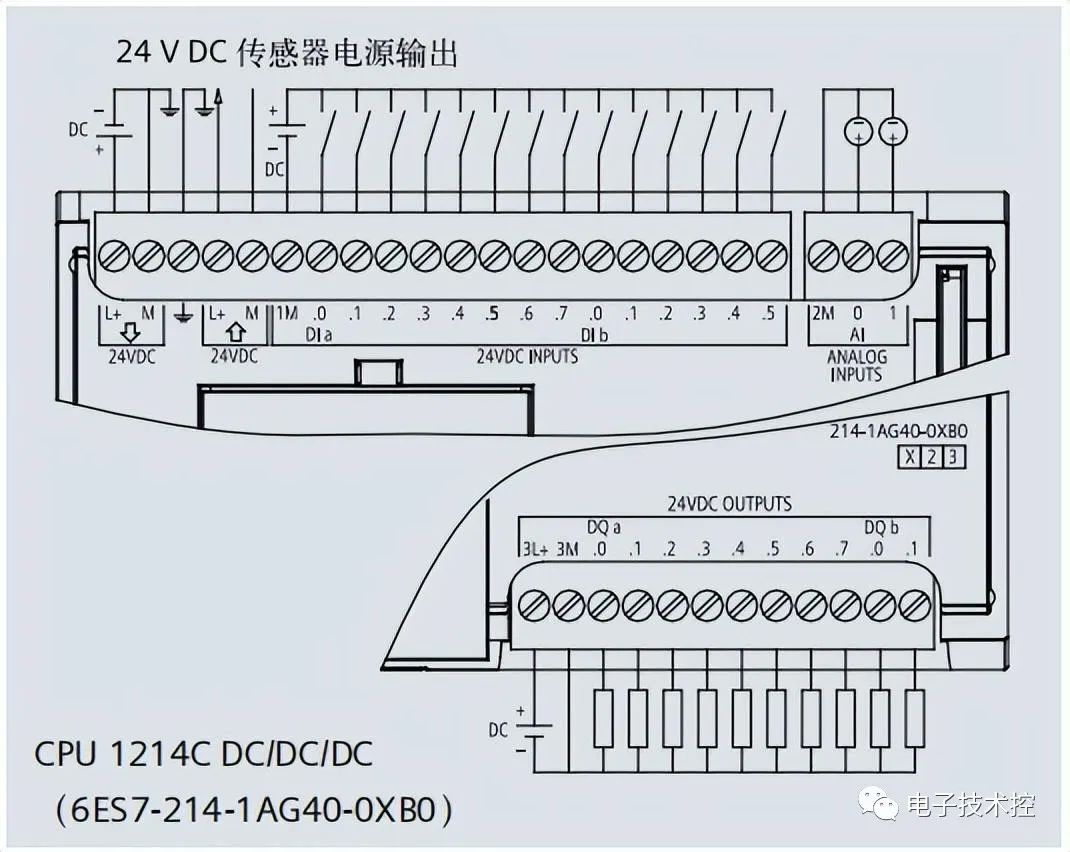

  下图为1214C AC/DC/RLY型号的输入端实物图。其中最左侧的L1和N为交流220V的输入。L+为直流24V的正极，M为直流24V的负极，这两点可以输出一个小电流的直流24V。1M为数字量输入公共端，再往右就是每一个数字量的输入点，第一个“.0”开始到“.7”在编程中为“I0.0~I0.7”，第二个“.0”开始到“.5”在编程中为“I1.0~I1.5”。2M为模拟量输入公共端，右侧的0和1是可以接两个模拟量信号。实际接线过程中，我们可以将24V输出的正极，接在数字量输入公共端“1M”，负极串上按钮、行程开关等数字量信号，接到数字量输入点。每一个数字量有信号输入的时候，对应的LED灯会点亮。（模拟量输入接线等我们学到的时候再讲）

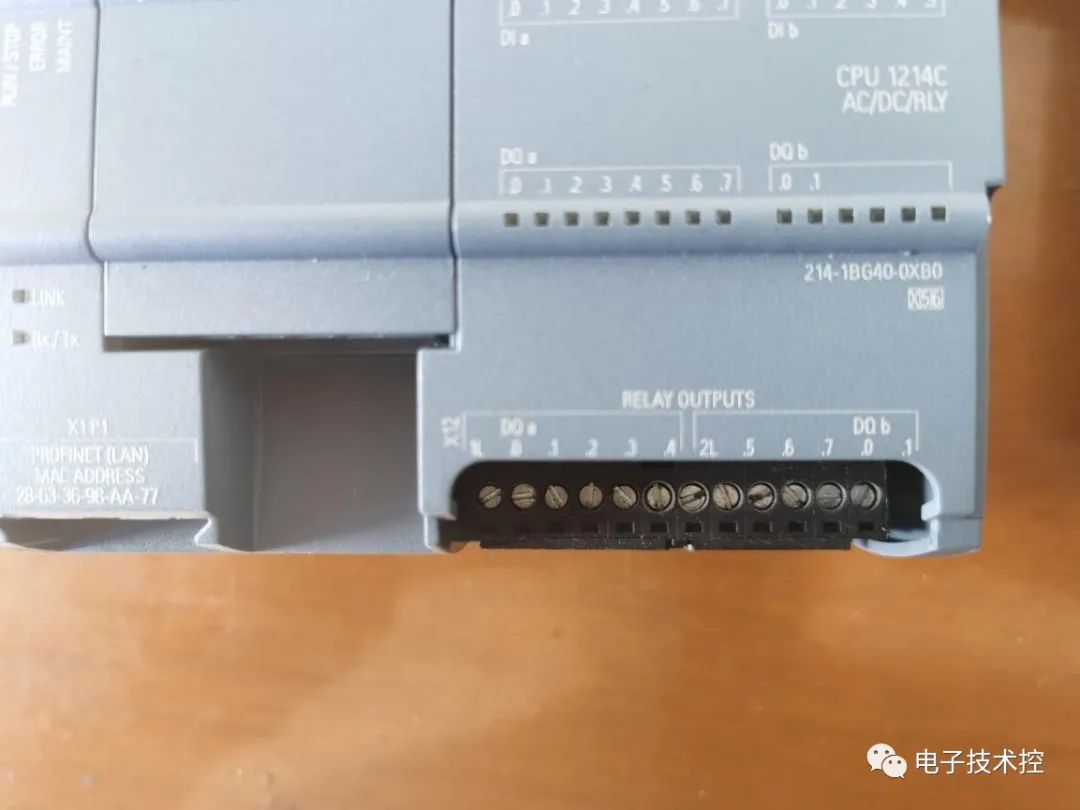

  下图为1214C AC/DC/RLY型号的输出端实物图。英文“RELAY OUTPUTS”表示输出方式为继电器型。最左边的“1L”表示第一组的输出公共端，右侧的“.0/.1/.2/.3/.4”为第一组数字量输出点，“2L”表示第二组的输出公共端，右侧的“.5/.6/.7/.0/.1”表示第二组数字量输出点，其中第一个“.0”开始到“.7”编程中为“Q0.0~Q0.7”，第二个“.0”开始到“.1”编程中为“Q1.0~Q1.1”。每一个数字量有信号输出的时候，对应的LED灯会点亮。
