PLC-SCL CASE练习方法

CASE：创建多路分支

CASE语句用来选择几个分支程序部分之一。选择是基于选择表达式当前值的。

使用“创建多路分支”指令，可以根据数字表达式的值执行多个指令序列中的一个。

表达式的值必须为整数。执行该指令时，会将表达式的值与多个常数的值进行比较。如果表达式的值等

于某个常数的值，则将执行紧跟在该常数后编写的指令。常数可以为以下值：

• 整数（例如，5）

• 整数的范围（例如，15..20）

• 由整数和范围组成的枚举（例如，10、11、15..20）

CASE语句按下列规则执行：

·选择表达式必须返回一个整数类型的值。

·当CASE语句被处理时，程序检查是否选择表达式的值包含在指定的值表之中。如果找到匹配项，列表指定的语句部分将被执行。

·如果没有发现匹配项，程序选择ELSE后面的语句，或者如果ELSE分支不存在则无语句可执行。

如果表达式的值等于第一个常数（<常数 1="">）的值，则将执行紧跟在该常数后编写的指令（<指令 1="">）。

程序将从 END_CASE 后继续执行。

如果表达式的值不等于第一个常数（<常数 1="">）的值，则会将该值与下一个设定的常数值进行比较。

以这种方式执行 CASE 指令直至比较的值相等为止。如果表达式的值与所有设定的常数值均不相等，则将执行 ELSE 后编写的指令（<指令 0="">）。

ELSE 是一个可选的语法部分，可以省略。此外，CASE 指令也可通过使用 CASE 替换一个指令块来进行嵌套。END_CASE 表示 CASE 指令结束。

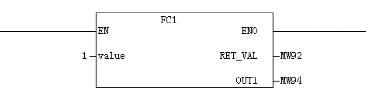

根据管角value输入数来决定OUT1输出的数

FUNCTION FC1 : INT   建立FC1程序,输出反馈值得属性是INT整数

VAR_input

    value:INT;

END_VAR

VAR_outPUT

    OUT1:INT;

END_VAR

VAR_TEMP

END_VAR

    CASE value OF

        1 :

                     OUT1:=1  ;

        2 :

                    OUT1:=2    ;

        3 :

                   OUT1:=3     ;

        4 :

                    OUT1:=4    ;

        5 :

                   OUT1:=5     ;

        6 :

                    OUT1:=6     ;

    ELSE:   不是1-6 就输出99

               OUT1:=99  ;

    END_CASE;

      FC1 := OUT1;  FC1的反馈值和OUT1值一致.

END_FUNCTION
