　　绕线式异步电动机的优缺点

　　绕线式异步电动机作为一种常见的电动机类型，具有以下优缺点：

　　优点：

　　结构简单，制造成本低；

　　可靠性高，故障率低；

　　适应性强，可用于不同领域的设备和机器；

　　转矩大，起动和运转平稳，不易损坏所驱动的负载；

　　维护和保养简单，易于检查和维修。

　　缺点：

　　起动电流大，可能会对电网造成冲击；

　　效率低，特别是在部分负载下效率较低；

　　调速性能差，通常需要配合变频器等器件来实现调速；

　　噪音和振动较大，可能会对周围环境产生负面影响；

　　转矩平稳性差，不适用于要求高精度控制的场合。总之，绕线式异步电动机具有一些显著的优点，如结构简单、可靠性高、适应性强等，但也存在一些缺点，如起动电流大、效率低、调速性能差等。在实际应用场景中，应根据具体情况对其优缺点进行综合评估，选择合适的电动机类型。

　　绕线式异步电动机接线图

　　绕线式异步电动机转子串电阻起动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路Z大转矩产生在电动机起动瞬间，从而缩短起动时间，达到减小起动电流增大起动转矩的目的。随着电动机转速的升高，可变电阻逐级减小。

　　起动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载起动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。其缺点是所需的启动设备较多，一部分能量消耗在起动电阻，而且启动级数较少。

　　转子回路串接频敏变阻器起动控制频敏变阻器是一种阻抗值随频率明显变化（敏感于频率）、静止的无触点电磁元件，它实质上是一个铁心损耗非常大的三相电抗器。在电动机起动时，将频敏变阻器串接在转子绕组中，由于频敏变阻器的等值阻抗随转子电流频率减小而减小，从而达到自动变阻的目的，因此只需要用一级频敏变阻器就可以平稳地把电动机起动起来。串接频敏变阻器器动的不足之处：由于有电感存在，使功率因数较低，起动转矩并不很大。因此当绕线式异步电动机在轻载起动时，采用频敏变阻器法起动优点较明显，如重载起动，一般采用串电阻起动。

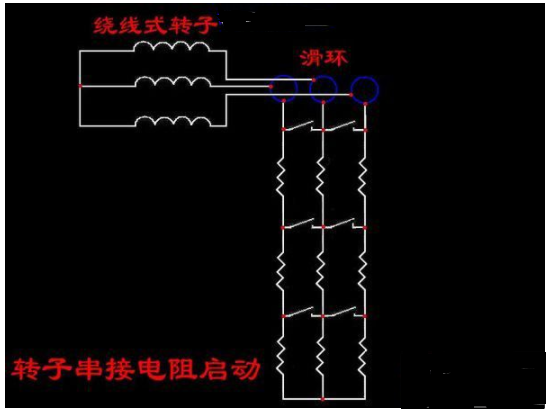

　　分享一款绕线转子三相异步电动机接线图，三相绕线式异步电机的转子绕组，启动时采用3档电阻逐档短接起动，若不外接电阻时，3个滑环输出线直接短接即可。
