SIMATIC S7-1500 PLC 变量表定义全局符号和导出和导入

定义全局符号和导出和导入变量表

定义全局符号：

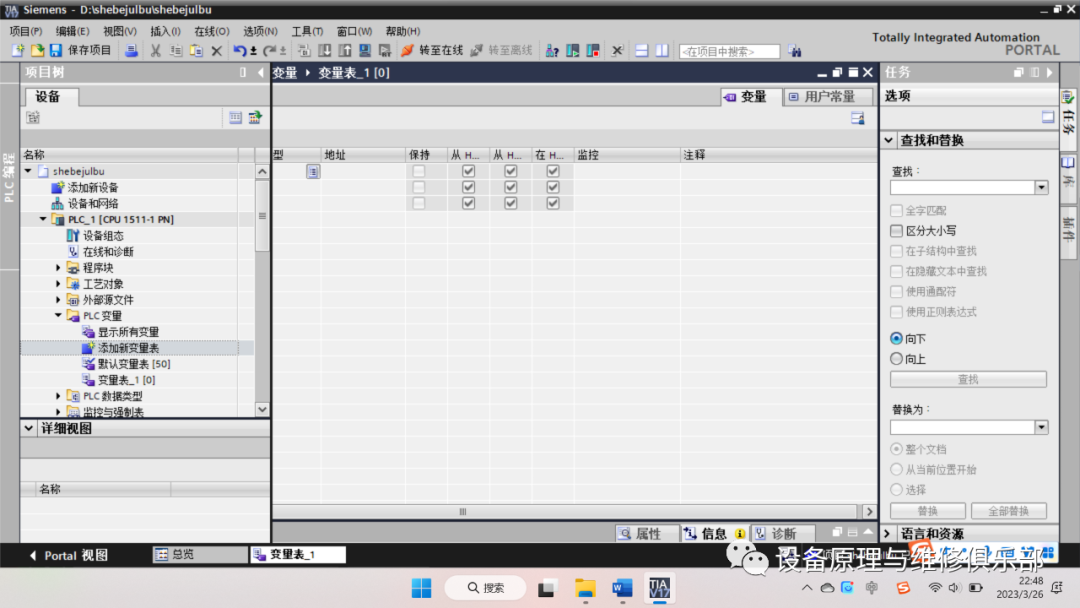

TIA博途软件的项目视图中的项目树中，双击“添加新变量表”，即可生成绩新的变量表“变量表-I[O]”,选中新生成的变量表，右击鼠标弹出快捷菜单，选中“重命名”命令，将此变量表重命名为“MyTable[O]”.单击变量表中的“添加行”按钮2次，添加2行，如下图1所示：

图1

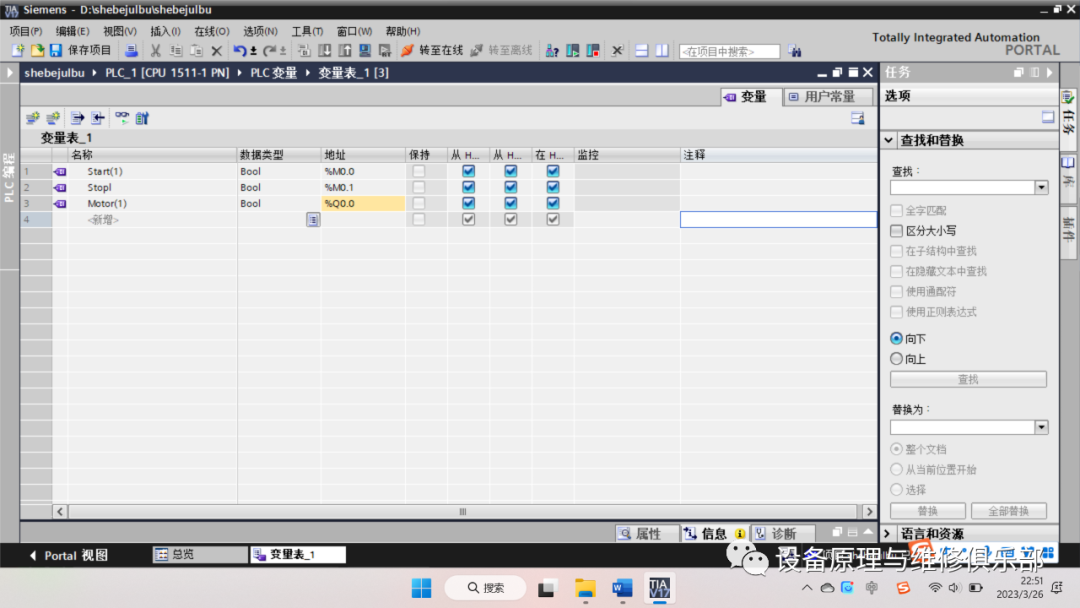

在变量表的“名称”栏中，分别输入“Start”、“Stopl”和“Mortor”。在“地址”栏中输入“M0.0”、“M0.1”、“Q0.0”。三个符号的数据类型均选为“Bool”，如图2所示：

图2

至此，全局符号定义完成，因此这些符号关联的变量是全局变量，所有这些符号在所有的程序中均可使用。

打开程序OB1，可以看到梯形图中的符号和地址关联在一起，且意义对应，如下图3所示：

图3

导出和导入变量表：

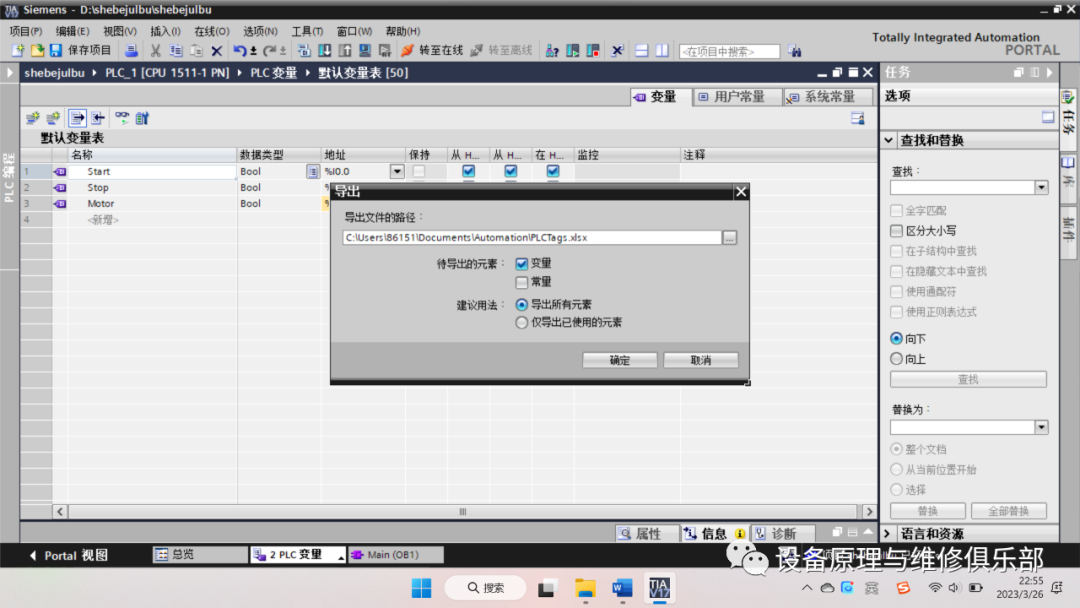

（1）导出  单击变量表工具栏中的“导出”按钮，弹出导出路径界面，如下图4所示：

图4

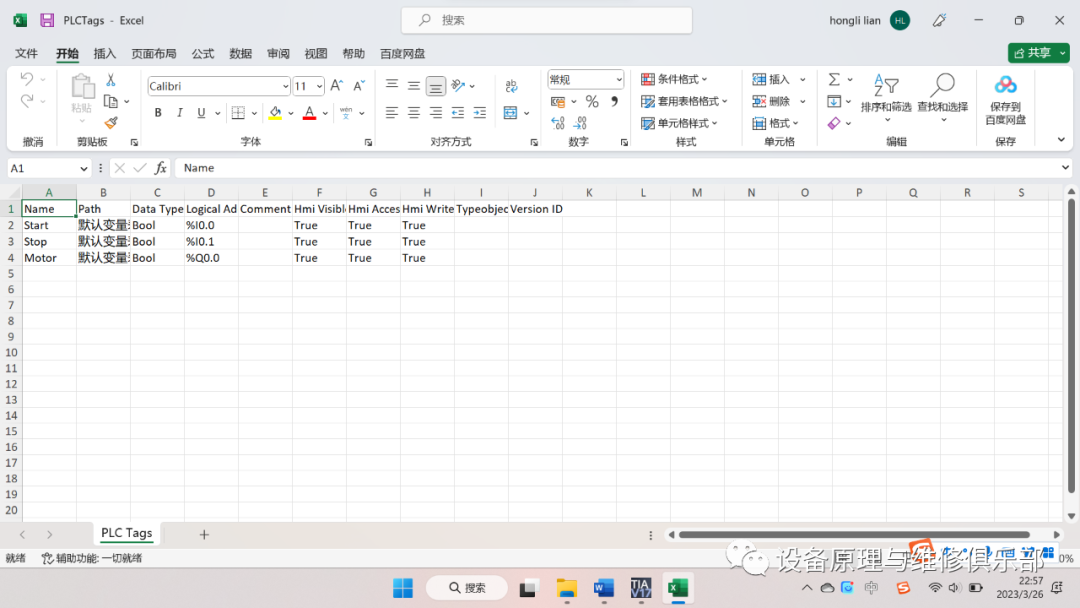

选择合适路径，单价“确定”按钮，即可将变量表导出到默认名为“PLCTag。xlsx”的Excel文件中，在导出路径中，双击打开导出的Excel文件，如下图5所示：

图5

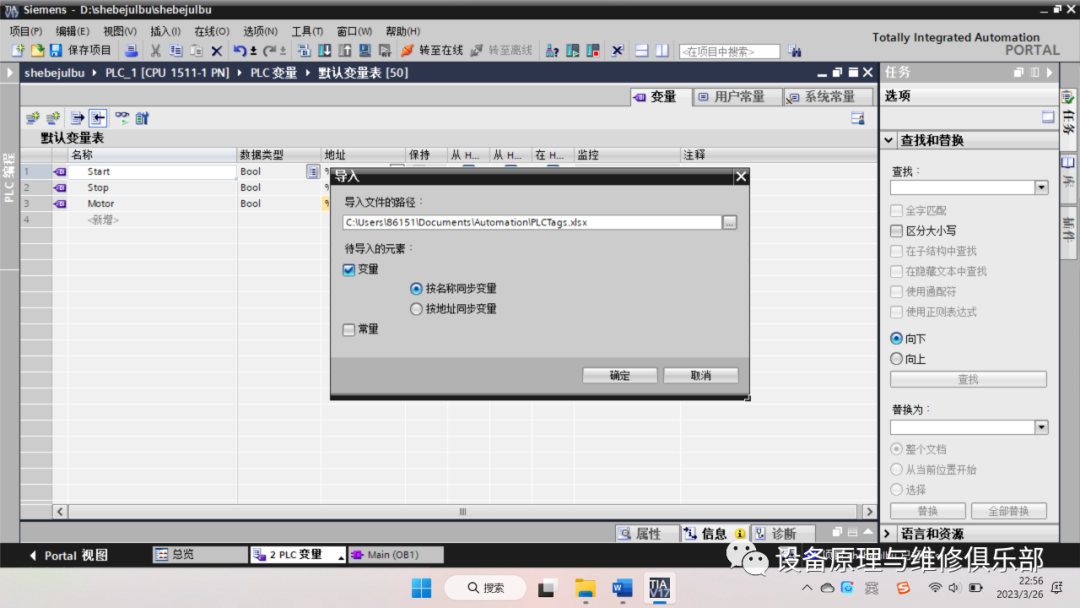

（2）导入  单击变量表工具栏中的“导入”按钮，弹出导入路径界面，如下图6所示：

图6

选择要导入的Excel文件“PLCTag。xlsx”的路径，单击“确认”按钮，即可将变量导入到变量表，注意：要导入的Excel文件必须符合规定的规范。
