变频器进线端加熔断器的作用和原理

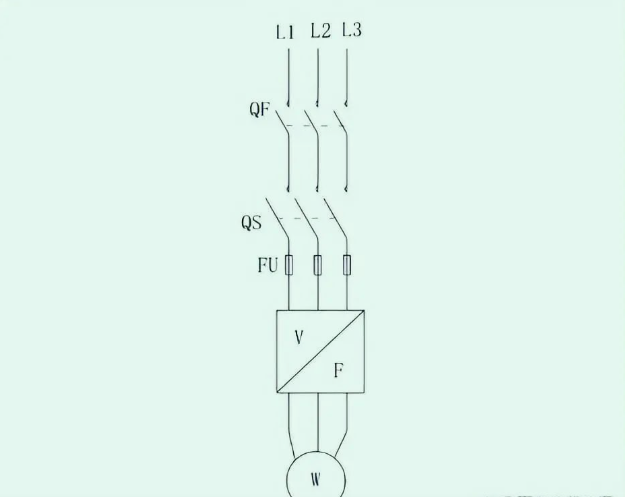

在工作中经常会看到有的变频器或者软起动器在RST的进线端加装熔断器，如图所示：

我们知道变频器本身就有着各种保护，其中就有短路保护，所以多活人就特别好奇，为什么要在这个地方加装熔断器呢。其实此处的熔断器为快速熔断器，如图所示。

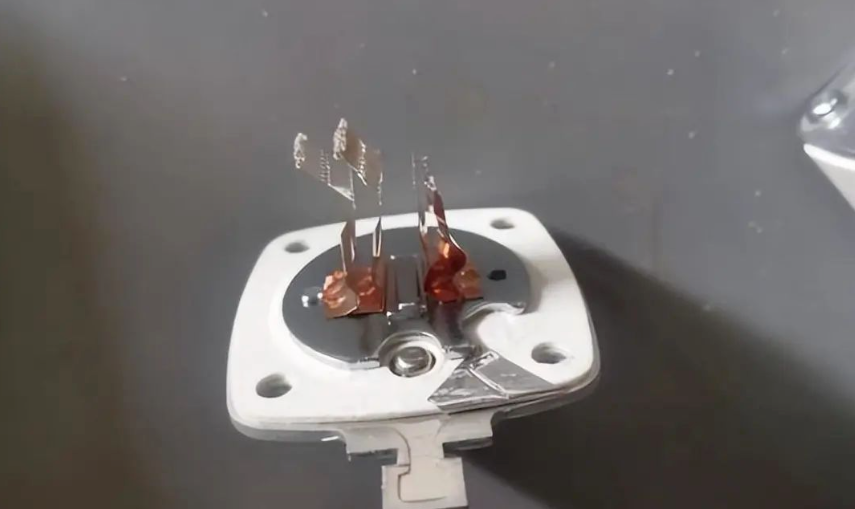

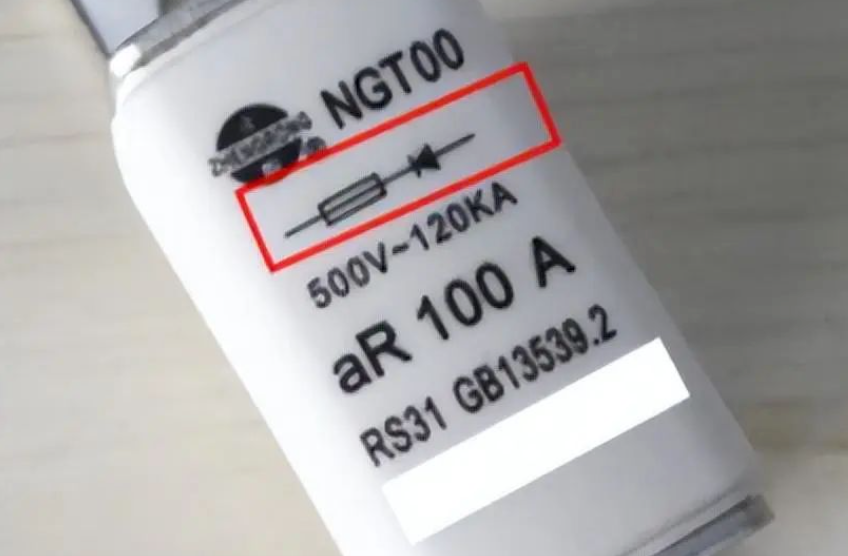

我们可以看到这种熔断器的符号上加了一个二极管，此二极管并不是代表它内部有二极管，而是说明它是快速熔断器，因为它响应够快，可以保护电子仪器。从结构上看，它与普通熔断器的区别在于，普通熔断器内部由几何形状的金属丝构成，而快速熔断器内部不仅由金属丝还有特殊材质的焊点。如下图为某损坏的快熔。

所以说当发生短路故障时，由于变频或软起内部晶闸管可以承受短时的冲击电流，但不能长时间承受。在变频器或者软起动器前面加装快速熔断器，因为它响应足够快，可以快速切断电源从而保护变频器内的晶闸管，当某一项出现短路，被损坏时，变频或者软起就会报缺项故障，从而对设备进行了有效的保护。

补充一点，变频器的短路保护，在启动之前产生的短路保护，效果最为明显，因为大部分采用的VF控制，在起始阶段，短路电流小，容易保护。如果是在运行中，由于电机绝缘的老化出现的绝缘击穿短路，就很容易损坏内部模块，所以在安装变频器前，一定要先对电机做绝缘测试。
