西门子S7-200 SMART PLC常用编程指令汇总

01   一、定时器

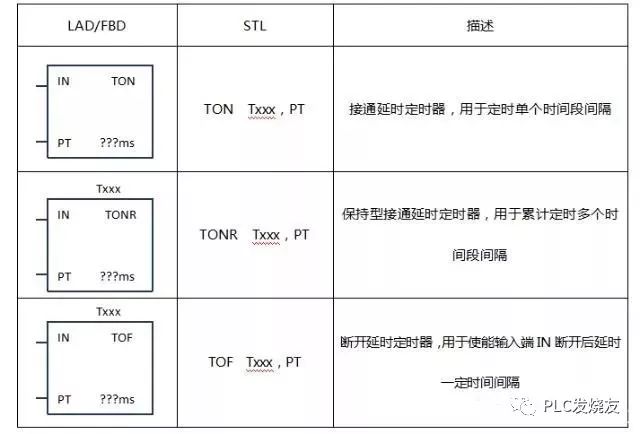

1、S7-200 SMART CPU提供了接通延时定时器、（TON）、保持型接通延时定时器（TONR）、断开延时定时器(TOF)三种定时器。

2、定时器编号与分辨率

3、定时器实例分析

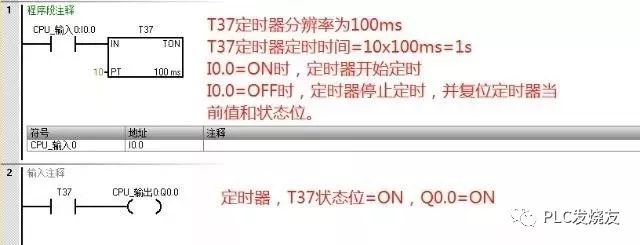

①接通延时定时器 TON

②保持型接通延时定时器 TONR

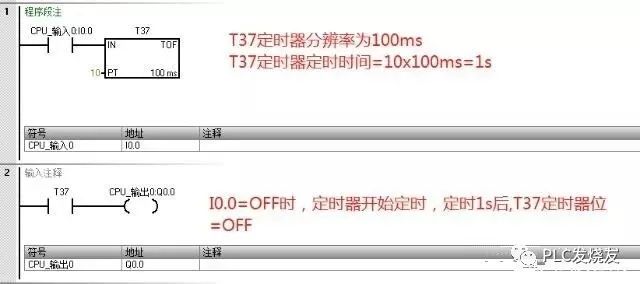

③断开延时定时器 TOF

02   二、计数器

1、S7-200 SMART CPU提供了加计数器（CTU）、减计数器（CTD）、加减计数器（CTUD）三种计数器。

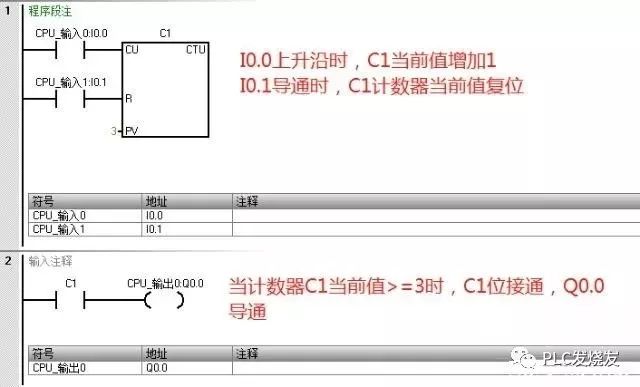

2、计数器实例分析

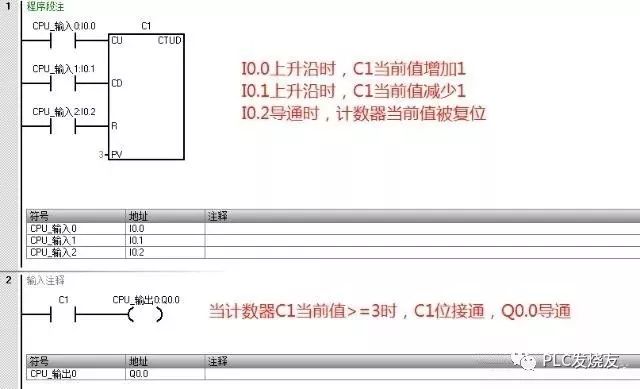

①加计数器 CTU

②减计数 CTD

③加减计数器 CTUD

03   三、循环指令

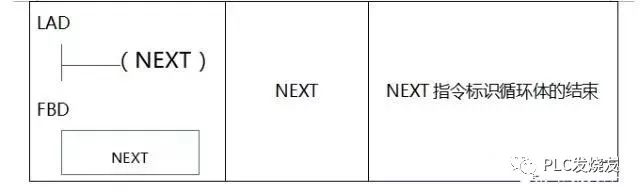

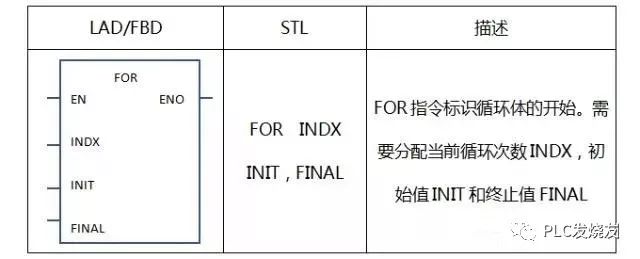

1、S7-200 SMART CPU提供了FOR-NEXT循环指令用于重复执行程序段。每条FOR指令需要使用一条NEXT指令，FOR指令表示循环体的开始，NEXT指令表示循环体的结束。FOR- NEXT循环指令循环嵌套深度可达8层。

2、循环指令示例分析

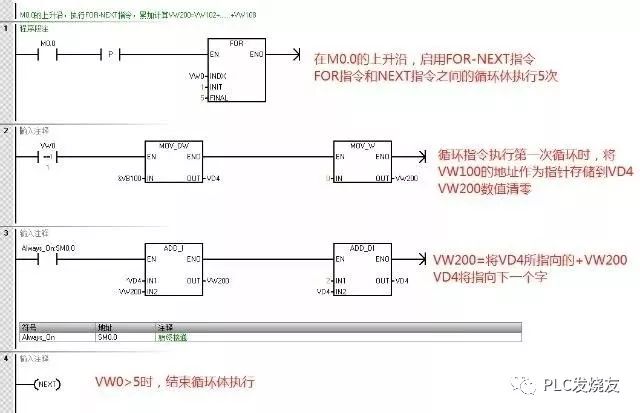

通过调用FOR - NEXT 指令对VW100、VW102、......、VW108 5个INT变量进行求和，求和的结果存放到VW200中。

04   四、移位和循环指令

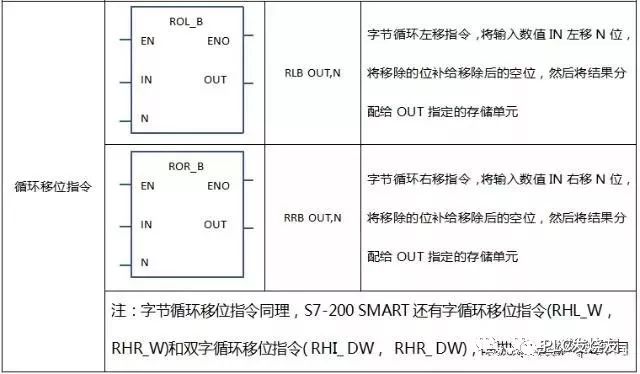

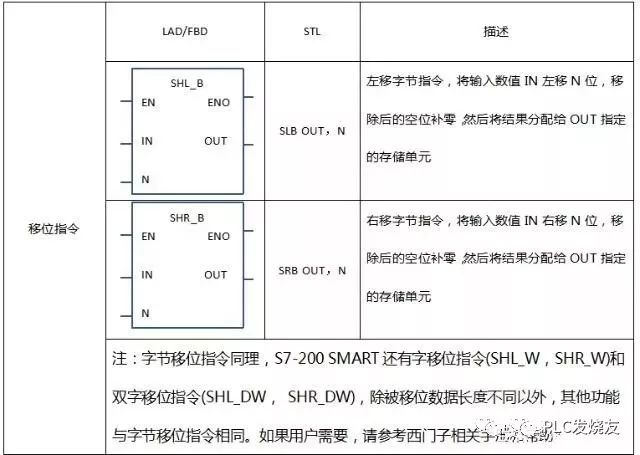

1、指令概览

2、示例分析

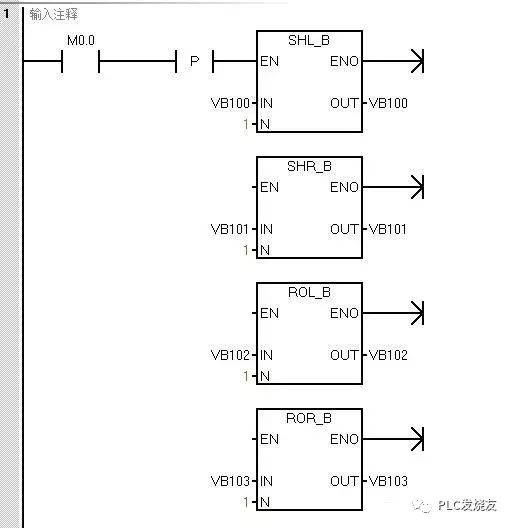

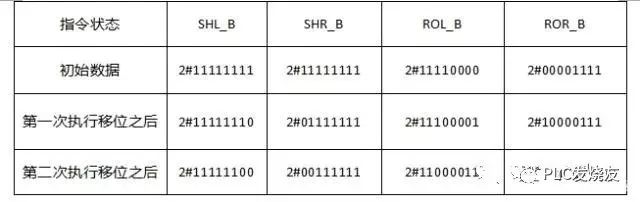

①移位指令和循环移位指令的示例分析

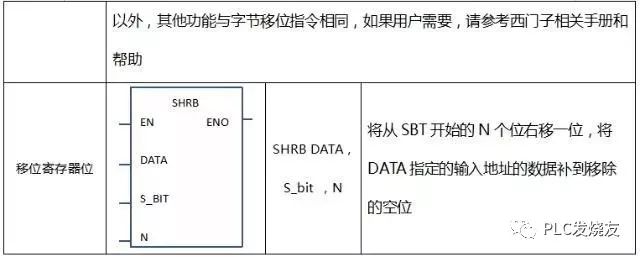

②移位寄存器位指令

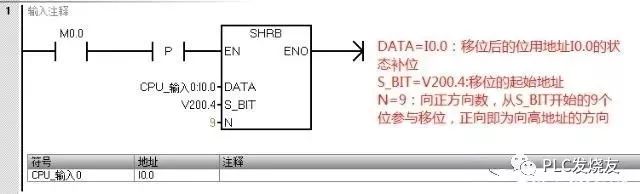

综上所述，每当M0.0有一个上升沿到来时，从V200.4开始向高地址方向数的9个位会朝高地址方向移位，I0.0的状态会被送到V200.4中。
