基于博图V17编写PLC程序的操作步骤

博途软件更新很快，但是很多朋友发现，博途V17和旧的版本在组态的时候，有一些变化，本文就手把手教你使用博途V17，编写一个简单的PLC项目。

该演示在虚拟机中，使用的博途V17软件版本实现。具体操作步骤如下：

1、鼠标双击博途软件图标

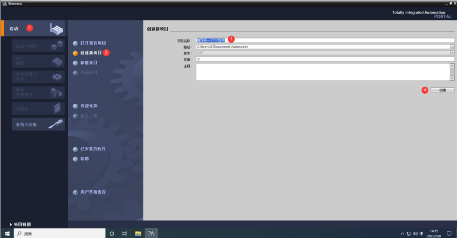

2、依次选择“启动”- “创建新项目”，选择存放路径，并命名，最后选择创建。如图所示。

3、打开项目视图

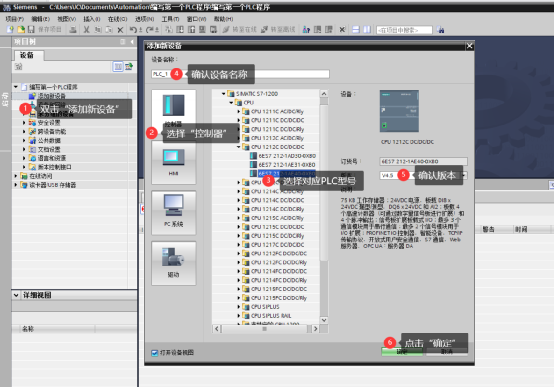

4、在项目树下，鼠标双击“添加新设备”，在弹出窗口选择“控制器”，依次选择对应的CPU型号，并确认名称和版本，最后点击确认，如图所示。

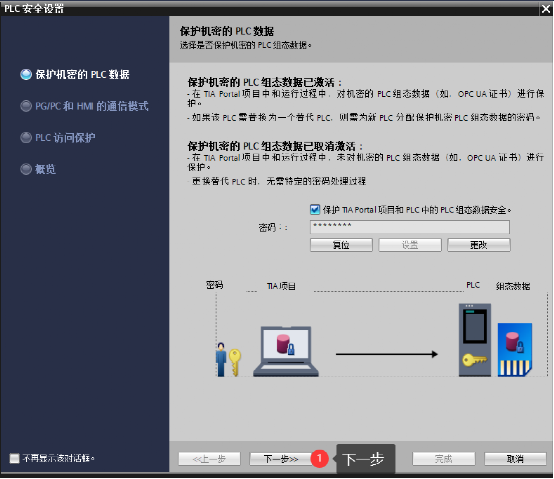

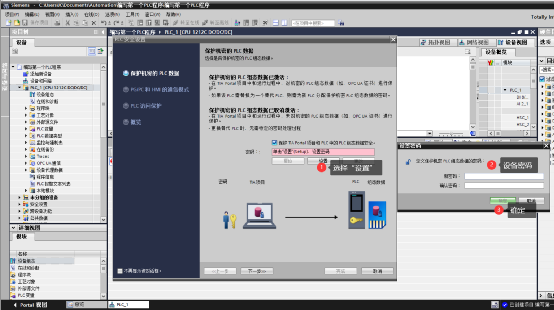

5、添加新设备后，与博途V16其它版本不同的是，博途V17有一个弹出窗口，需要进行PLC安全设置。首先设置PLC数据密码，如图所示。

6、设置完毕，点击下一步，如图所示。

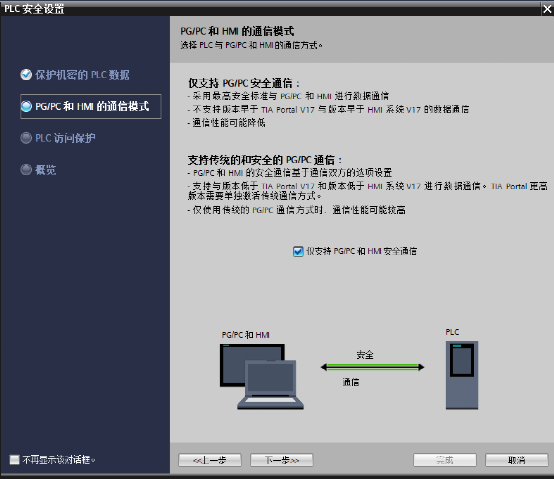

7、使用HMI安全通信，再点击下一步，如图所示。

8、设置PLC访问密码，如图所示。

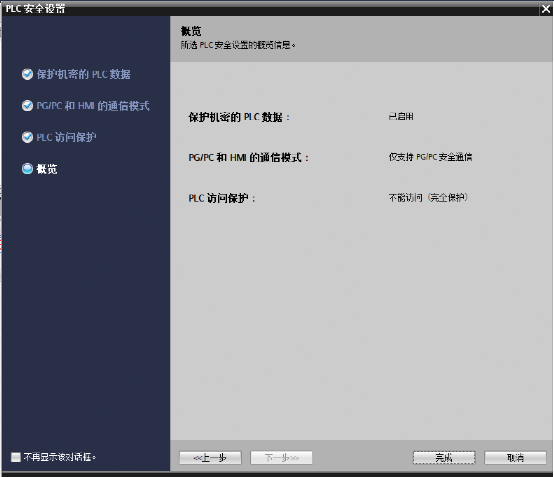

9、PLC安全设置完毕，点击完成。

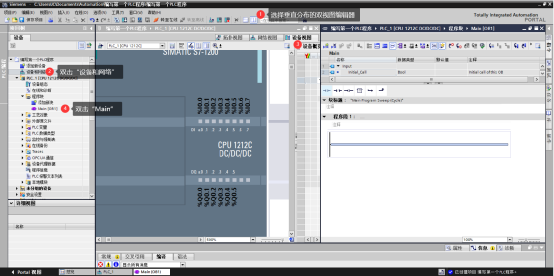

10、选择垂直分布的双视图编辑器，一边打开“设备和网络”-“设备视图”，一边打开“Main”程序块，如图所示。

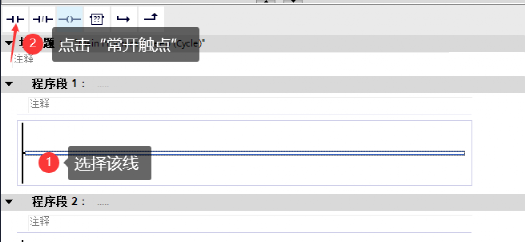

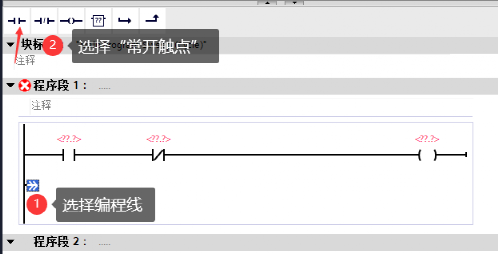

11、在程序段1中，选择该编程线，在点击“常开触点”指令，如图所示。

12、选中编程线，再选择“常闭触点”，如图所示。

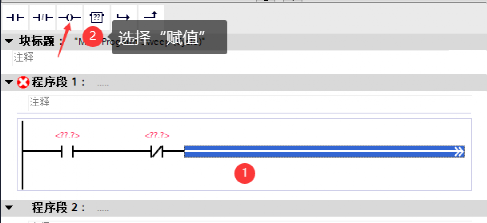

13、选中编程线，再选择“赋值”，如图所示。

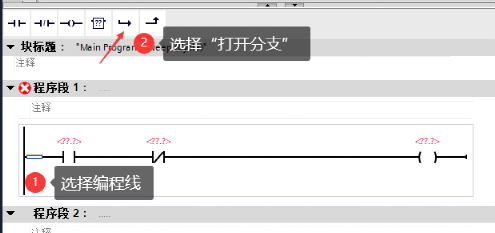

14、选中编程线，再选择“打开分支”，如图所示。

15、选中编程线，再选择“常开”，如图所示。

16、选中编程线，再选择“嵌套闭合”，如图所示。

17、从设备视图中的输入和输出信号，选中并拖入到程序中，如图所示。

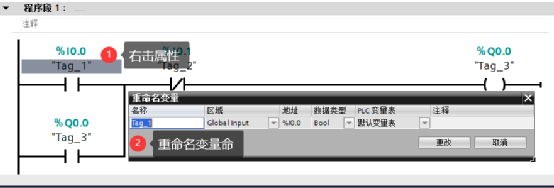

18、右击符号地址，重命名变量，如图所示。

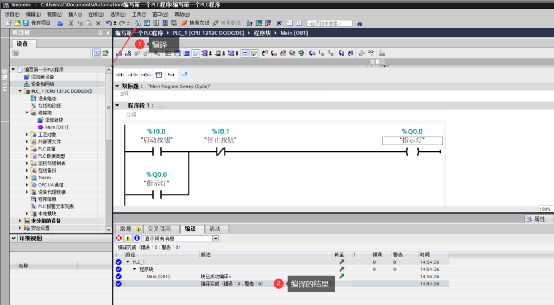

19、编译（可以理解检查程序有没有错）一下程序，查看编译的结果，如图所示。

编译无误后，该程序则编写完毕。也实现了在博途V17软件中，编写第一个PLC程序。接下来就是下载PLC程序了。在本文中，不展开说明。
