一次保护、通过按钮启停的220V控制电路简要说明

简要说明

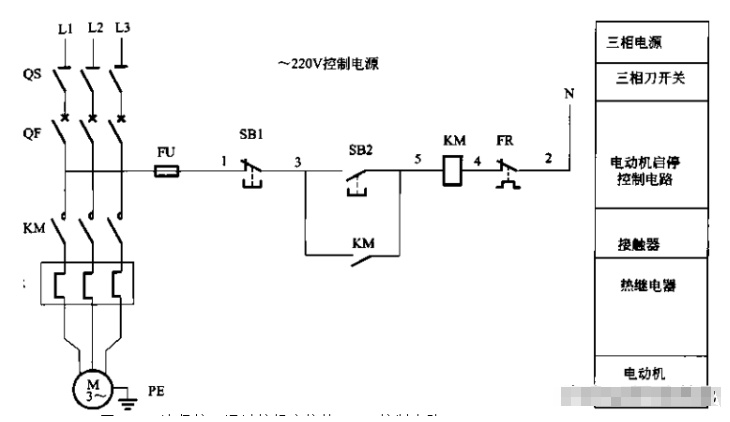

一次保护、通过按钮启停的220V控制电路如图所示。

一次保护、通过按钮启停的220V控制电路

它是电动机最基本的控制电路之一。这本电路适用于配电箱安装在机械设备前，并且能够通过配电箱上的按钮开关启、停电动机操作的场所。

(1) 回路送电操作顺序

① 合上三相隔离开关QS；

② 合上主回路断路器QF；

③ 合上控制回路熔断器FU。

(2) 启动运转

按下启动按钮SB2,电源L1相--->控制回路熔断器FU--->1号线--->停止按钮SB1动断触点--->3号线--->启动按钮SB2动合触点(按下时闭合)--->5号线--->接触器KM线圈--->4号线--->热 继电器FR的动断触点--->2号线--->电源N极，构成220V电路。

接触器KM线圈获得220V电压动作，动合触点KM闭合自保，维持接触器KM的工作状态，接触器KM三个主触点同时闭合，电动机M绕组获得三相380V交流电源，电动机M运转，驱动机械设备工作。

接触器KM自保电路工作原理：

当手离开启动按钮SB2的动合触点前，KM的动合触点已经闭合，电源L1相--->控制回路熔断器FU--->1号线停止按钮SB1动断触点--->3号线--->接触器KM闭合的动合触点--->5号线--->接触器 KM线圈--->4号线--->热继电器FR的动断触点--->2号线--->电源N极，维持了接触器KM的工作状态。

(3) 电动机停止

按下停止按钮SB1,其动断触点断开，切断接触器KM线圈电路，接触器KM线圈断电，接触器KM释放，接触器KM三个主触点同时断开，电动机M绕组脱离三相380V交流电源，停止转动，驱动的机械设备停止运行。
