三相异步电机

三相异步电机有两种接法，分别为三角形接法和Y型接法。具体采用哪种接法，要根据电机铭牌来选择。

国家规定：3千瓦以下的电机采用Y型接法、4千瓦以上的电机采用三角形接法。

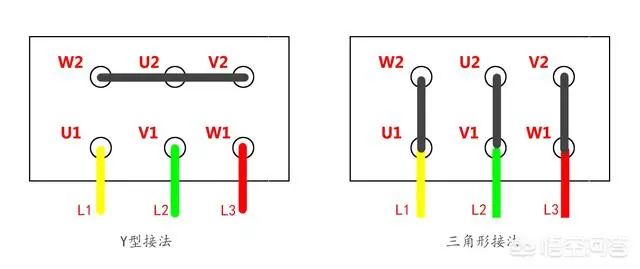

Y型接法和三角形接法，如图所示：

单相电机

单相电机内有两个线圈，分别为主线圈和副线圈。由于主线圈截面积比较粗，副线圈截面积比较细，所以主线圈的阻值要比副线圈阻值小。

1. 对于功率比较小的单相电机（比如风扇、洗衣机等）

主副线圈的一端是连接在一起的，所以只引出三个端子。它只需要一个电容，即启动电容和运行电容一体。

接线方法：用万用表测单相电机三个接线端子中的任意两个，可以得到三组数值。电容接阻值最大的俩个端子，零火线接阻值小的两个端子（零线和火线可以互换）。

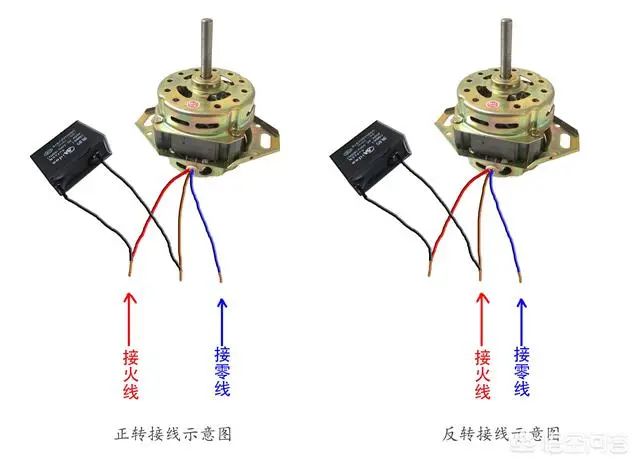

如果需要反转，把接电容一端的线换到电容的另外一端即可。如图所示：

2. 对于功率较大的单相电机

主副线圈是分开的，再加上离心开关，所以一共有6个接线端子。

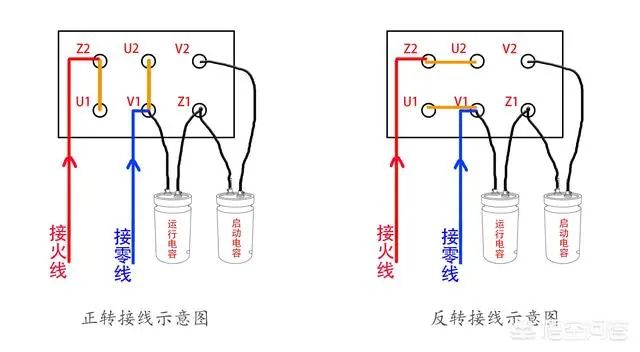

接线方法：首先确保电机绕组端子都按图示排列，此时万用表测副绕组Z1、Z2阻值应最大、主绕组U1、U2阻值其次、离心开关V1、V2阻值应为0Ω。然后按照下图接线：

上图中，U1、U2为主绕组，Z1、Z2为副绕组，V1、V2为离心开关。

如果想要电机反转，把连接端子U1、Z2该为U1、V1，连接端子V1、U2该为Z2、U2即可。
