plc梯形图的编程规则

PLC梯形图编程是PLC控制系统的常用编程方法，以下是梯形图编程的基本规则：

梯形图从左至右、从上至下的顺序表示程序的执行顺序，因此程序的运行顺序需要按照从上至下、从左至右的顺序进行。

梯形图的每个水平线称为一条“路线”（或称“程式线”），每个垂直线称为一个“逻辑元件”，通常包括常开/常闭接点、触发器、计数器、计时器等。逻辑元件在梯形图中的位置表示它们的逻辑关系和运行顺序。

在梯形图中，常开接点用一个正常闭合的接点表示，常闭接点用一个正常断开的接点表示。逻辑元件之间的线路可以连接、断开和分叉，分叉的线路表示并联逻辑，连接的线路表示串联逻辑。

梯形图中可以使用多个块（或称“子程序”）来表示不同的功能或不同的阶段，块通常以开始和结束的标记为界限，块内部的逻辑与梯形图一样，也需要按照从上至下、从左至右的顺序进行。

梯形图中的变量使用地址表示，地址通常由三个部分组成：模块地址、输入/输出地址和位地址。例如，I0.0表示输入模块0的第0个输入端口，Q0.1表示输出模块0的第1个输出端口。

在编写梯形图程序时，应注重程序的可读性、可维护性和可扩展性，避免使用过多的分支结构和复杂的逻辑关系，以保证程序的可靠性和稳定性。

以上是PLC梯形图编程的基本规则，需要根据具体的编程环境和编程要求进行调整和优化。

基本编程方法

1.两个或两个以上的线圈或指令可以并联输出。

2.触点组与单个触点相并联时，应将单个触点放在下面。例如图1（ a ）变成图（ b ） 从语句表看出节省了一个 OR LD 语句。

▲图1 左a右b

3.并联触点组与几个触点相串联时，应将并联触点组放在左边。例如图2 （ a ）变成（ b ） ，从语句表看出节省了一个 AND LD 语句。

▲图2 左a右b

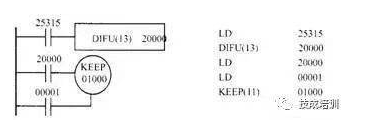

4.如果一条指令只需在 PLC 上电之初执行一次，可以用 SR 区的 25315作为其执行条件。由于 25315 只在 PLC 上电后的第一个扫描周期处于 ON 状态，因此，以 25315 为执行条件的指令只在上电后的第一个扫描周期被执行。这种用法常出现在 PLC 的初始化程序段上。

▲图3

5.有些梯形图难以用 AND LD 、 OR LD 等基本逻辑指令编写语句表，这时可重新安排梯形图的结构，如图7 （ a ）若改画成图（ b ）就可以使用 OR LD 指令编程了。

6.与某梯级有两个分支时，若其中一条分支从分支点到输出线圈之间无触点，该分支应放在上方，这样可以使语句表的语句更少。

7.尽量使用那些操作数少、执行时间短的指令编程，以缩短扫描周期，从而提高I/O响应速度。
