S7-300 400路由功能简析

“S7 路由”是在西门子 S7 产品所组成的网络中，跨越两个以上网段进行网络访问。对于大多数可编程逻辑控制器系统，可通过直接连接到可编程逻辑控制器的总线电缆(子网)专门操作该编程设备。对于相对较大的连网系统，要求在在线到达远程可编程控制器之前，将该编程设备连接到各种总线电缆(子网)。

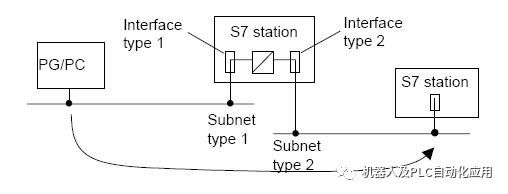

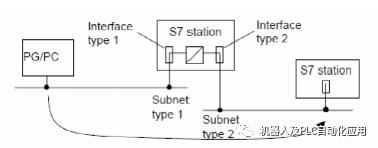

凡是涉及路由功能，都需要一个或者多个网关，所谓网关即是一个跨接在两个网段上，并且可以提供两个网段的数据进行交换的设备。在 S7 路由中，网关有多个接口连接到不同的子网.

例子路由功能说明

在例子中有 3 个 S7 站，其中 S7-400 两个站都将作为网关，提供给编程器路由功能。编程器可以通过 SIMATIC 400(1)站路由功能访问到 SIMATIC 400(2)站，另外编程器也可以通过 SIMATIC 400(1)站和 SIMATIC 400(2)站二次路由到 SIMATIC 300(1)站。

3.3.1在STEP7 中新建空项目，并且插入S7-400 两个站，S7-300 一个站，如图:

3.3.2 打开SIMATIC 400(1) ， 组态其硬件配置，依次插入PS407 电源、CPU416-3、 CP443-1。如图：

在 CPU 集成的 DP 口属性中新建名称为 PROFIBUS (1) 的网络，将该 DP 口连上该 PROFIBUS

网，如图：

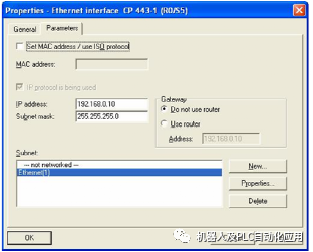

然后在 CP443-1 属性中新建网络 Ethernet(1)，分配该 CP 的 IP 地址为 192.168.0.10，掩码为

255.255.255.0。如图：

：

组态SIMATIC 400(2)站硬件配置，插入PS407, CPU414-3 PN/DP，如图：

组态集成 PN 口，分配 IP 地址 192.168.0.11, 掩码 255.255.255.0, 连接上 Ethernet(1),如图：

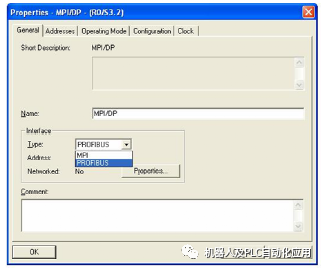

将集成 MPI/DP 口从默认 MPI 协议改为 DP 协议，如图：

点击 PROPERTIES 按钮，新建 PROFIBUS(2)网络，分配该 DP 口站号为 2，如图：

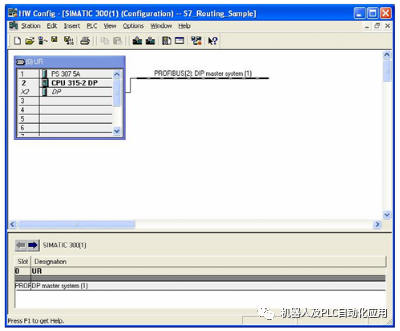

3.3.4 组态 SIMATIC 300(1)站硬件配置，插入 PS307, CPU315-2DP, 并将 CPU 集成的 DP 口与

PROFIBUS(2)网络相连，分配站号为 3，如图：

3.3.5 网络组态。点击 SIMATIC MANAGER 中以下按钮，可进入 NETPOR 网络组态界面：

在 NETPRO 的 Catalog 中选择 PG/PC 并且拖至左边空白处，在网络中出现一个 PG/PC 图标，如图：

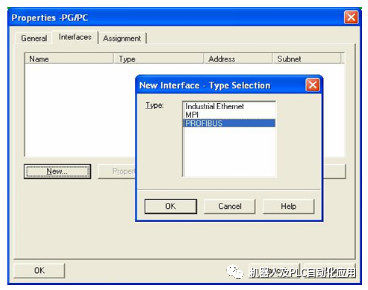

双击 PG/PC 图标，出现 Properties 对话框，选择 Interfaces 标签，点 New 按钮，选择

PROFIBUS 然后点 OK。如图：

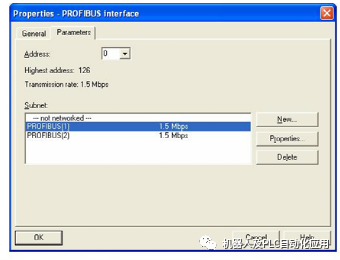

出现下图对话框，点 PROFIBUS(1)，调整 PG/PC 的站号为 0，点 OK。

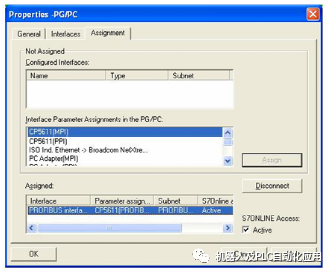

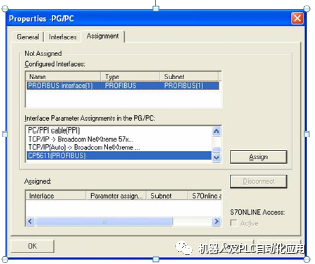

选择 Properties – PG/PC 对话框的 Assignment 标签，在 Interface Parameter Assignments in the PG/PC 中选 CP5611(PROFIBUS)(只有计算机中有 CP5611 才会出现此选项)，点按钮 Assign:

选择完成后见下图，点 OK 退出 PG/PC 属性设置:

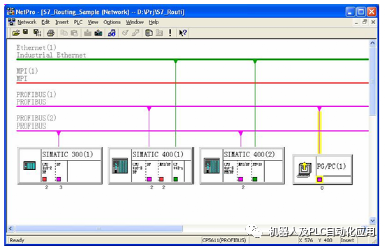

完成配置如下图：

3.3.6 使用 CP5611 或其它方式分别给三个站点下载硬件组态，按配置连接网络，测试时仅需将 STEP7 通过 CP5611 连接到 SIMATIC 400(1)站的 DP 口， 即可对其他两个站做上，下载程序，监控调试等操作。

路由路径见下图：
