电机软启动器怎么接线

软启动器是一种集软启动，软停车，轻载节能和多功能保护于一体的电机控制装备，实现在整个启动过程中无冲击而平滑的启动电机，而且可根据电机负载的特性来调节启动过程中的各种参数，如限流值，启动时间等

电机软启动柜的运行两种接线方式

1，第一种是软起动启动电机后，一直到电机上供电，不需要切换，这样接线比较简单。我们在实际应用当中可以不接熔断器，因为软启动器内部有保护功能，但也可以接，让它双重保护，大容量的电机，我们可以用交流接触器来吸合，以免损坏软启动器，这种直接接电机的软启动器容量在75kw以内的话，容量大要用工频电源来切换，使软启动器休息而延长寿命

2，另一种就有旁路接触器的接法，软启动器输出端加上一个接触器，主要是防止电压进入输出端，旁路要接热继电器，因为旁路后面软启动器是没有那个能力去保护电动机，控制电路必须要外接时间继电器来切换，一般降压启动是在电动机定子绕组的电压变化是瞬间突变的，比如：星三角启动，自藕降压，电抗器等，但在启动过程会出现二次冲击电流，软启动可以在启动前设定一个不对电网产生影响的启动电流，电流是缓慢增大至设定电流，所以没有冲击电流，对电网影响最小，并且能消除启动力矩的冲击。

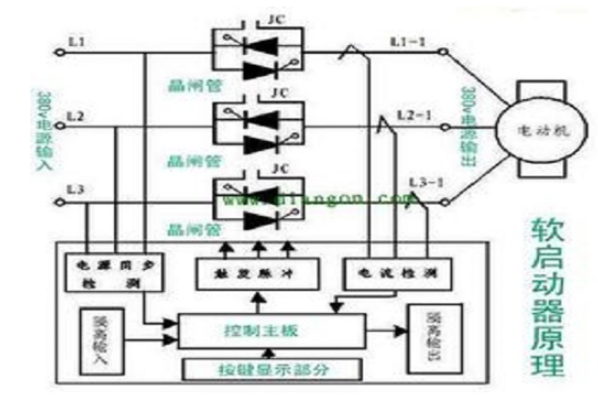

软启动器内部原理图

1、软启动器是用来启动鼠笼式三相电机的，它和星三角启动器以及自耦降压启动器是一样的用途，只是软启动器使用的技术更加先进，附带的功能也更多，所以价格也更贵。正因如此，许多朋友对软启动器不甚了解，甚至对它有些误解，所以本文就来介绍一下软启动器的内部结构。

2、当电动机启动时，通过可编程控制器或键盘向软启动器发出启动命令，软启动器通过可控硅控制电动机的启动电压和电流，使空压机系统在空载状态下平滑启动。当电压达到额定值时，接触器JC吸合，短接软启动器，三相电源直接加在电动机上，软启动器启动完成，并向可编程控制器发启动完成信号。当电动机停机时，通过可编程控制器或键盘向软启动器发停机令，在软启动器的控制下，电动机逐渐减速至完全停机。
