交流变频器的基本原理

现代交流调速系统中，不论是采用变频调速，还是采用双馈调速，都需要能够同时控制电压幅值和频率的电力电子变压变频器，通称交流变频器。

交流变频器从总体结构上，可分为交-直-交变频器和交-交变频器。所谓“交-直-交变频器”，就是有中间直流环节的变频器，其工作原理是先将工频交流电整流为直流，经中间直流滤波环节后，再逆变为频率和电压可调的交流电。所谓“交-交变频器”，就是将共频交流电直接变换为频率和电压可调的交流电的变频器，而不需要中间直流环节。

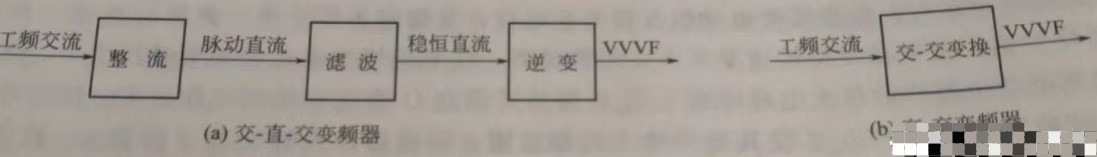

交直交、交交变频器原理框图

交-直-交变频器的分类方法很多，比如以中间直流环节性质划分，则可分为电压型变频器和电流型变频器；从功能用途上划分，可分为通用型变频器和专用型变频器；从电压等级上划分，可分为低压变频器、中压变频器和高压变频器。

低压变频器

实际上所谓高压、低压都是相对的说法，不同的应用场合有不同的定义，就变频器而言，我国低压变频器通常是指额定电压为690V以下的交流变频器。低压变频器的结构通常采用如下图所示的电压型结构，其中整流部分采用二极管不控整流，中间滤波环节为电容滤波，逆变部分采用三相电压型PWM逆变器，由于采用二极管不控整流作为输入电源，当电机处于再生制动状态时，负载回馈的能量不能传动到交流电网，只能存储在直流侧电容中，使电容电压升高。

常规电压型变频器原理图
