西门子1200/1500 PLC编程案例

前景介绍：什么叫“多重实例”

1、FB块是具有存储器的代码块，可将值存储于背景DB块中，即使在执行完后，这些值仍然有效，所以在调用FB块时需要为其分配相应的背景DB块，在分配背景DB块时，可分配“单个实例”、“多重实例”和“参数实例”。

2、当一个项目中需大量调用FB块时，若每个FB块都为其分配“单个实例”作为其背景数据块，则会生成很多个数据块，这样不但占用的数据块资源比较多，同时在项目中也容易出现大量的背景数据“碎片”，影响程序的执行效率。使用多重背景，可以将几个函数块共用一个背景数据块，这样就可以减少数据块的个数，提高程序的执行效率。

3、多重背景的优点：

①、多个实例只需要一个DB;

②、在为各个实例创建“私有”数据区时，无需任何额外的管理工作；

③、多重背景模型使得“面向对象的编程风格”成为可能，通过“集合”的方式实现可重用性。

实例编程1：通过多重背景编程，实现3台电机各自独立的启停控制。

①、新建项目，并建立功能块FB10: SignalMotor_Control

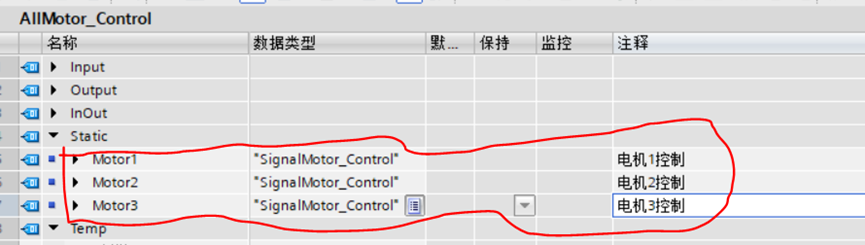

②、建立功能块FB11: AllMotor_Control,在展开静态变量“Static”,并创建3个静态变量，静态变量Motor1-Motor3的数据类型选择FB10:SignalMotor_Control

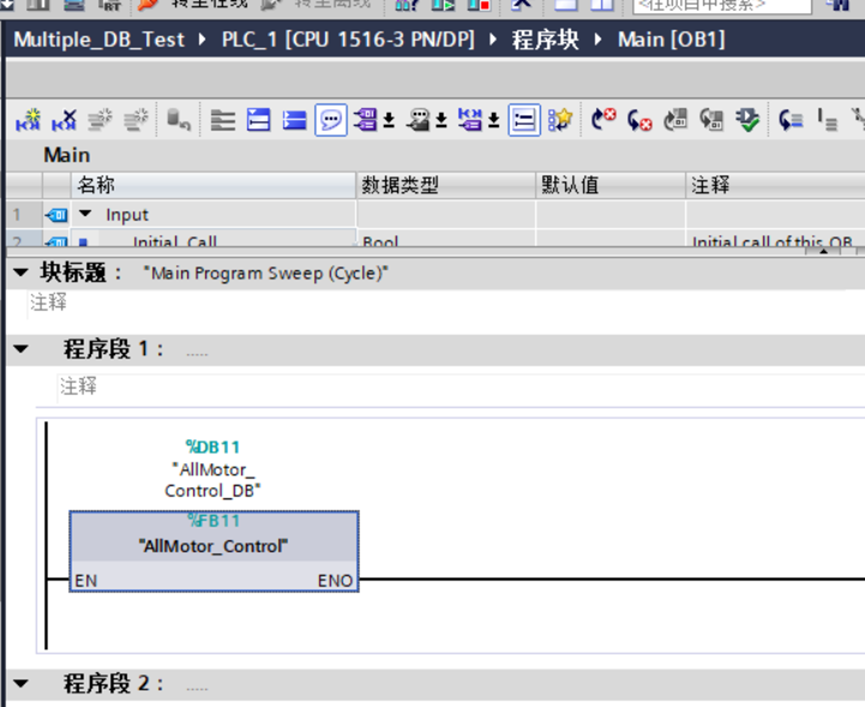

③、双击打开OB1,在OB1中调用FB11,并生成其对应的背景数据块DB11;

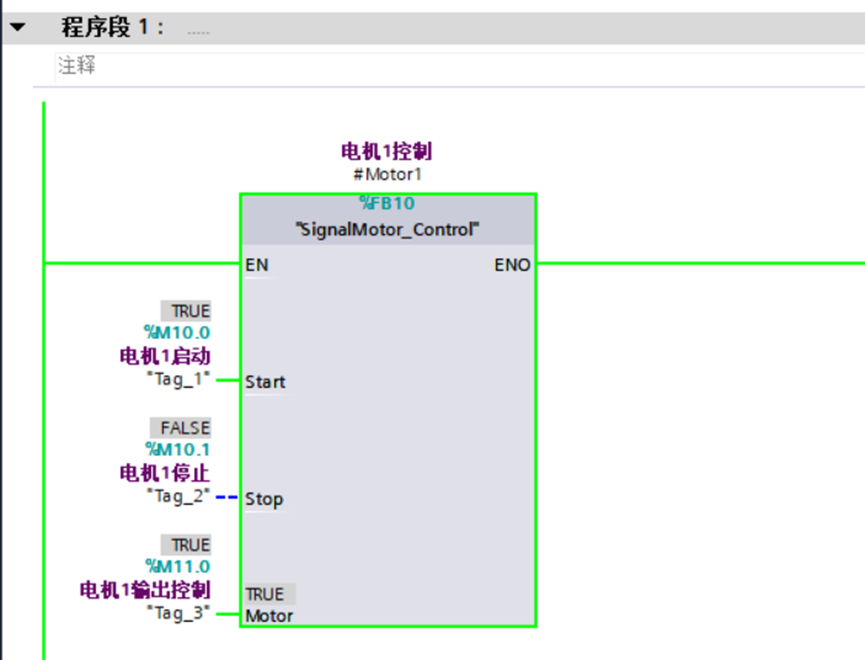

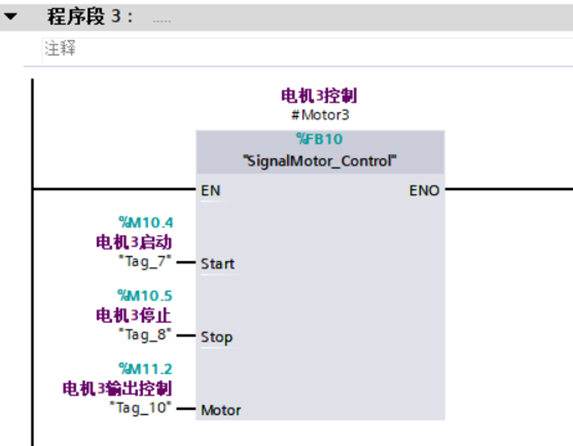

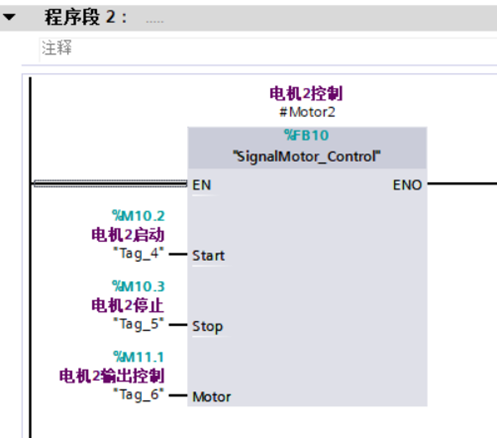

④、程序仿真，当Start启动信号为1时，Motor输出信号也为1。
