温度变送器工作原理及接线图

　　温度变送器工作原理

　　温度变送器是一种将温度信号转换为标准电信号输出的设备，其工作原理通常采用电阻、热电偶、热敏电阻等原理来测量温度，并将测量到的温度信号转换为标准信号输出，如4-20mA、0-5V等信号。以电阻式温度变送器为例，其工作原理如下：

　　1.测量温度：温度变送器通常使用铂电阻（Pt100、Pt1000）等电阻元件作为温度传感器，当温度发生变化时，电阻值也会相应变化。通过测量电阻值的变化，可以确定温度的变化。

　　2.信号转换：温度变送器将测量到的电阻值转换为标准信号输出，一般是4-20mA电流信号或0-5V电压信号。这样，就可以将测量到的温度信号传输到远程控制室或数据记录器等设备中。

　　3.补偿：由于电阻元件的温度系数不同，温度变送器需要进行相应的温度补偿，以保证输出信号的精度和稳定性。总的来说，温度变送器的工作原理是将温度信号转换为标准电信号输出，具有高精度、稳定性好、抗干扰性强等特点，能够满足工业自动化系统对温度测量的要求。

　　温度变送器接线图

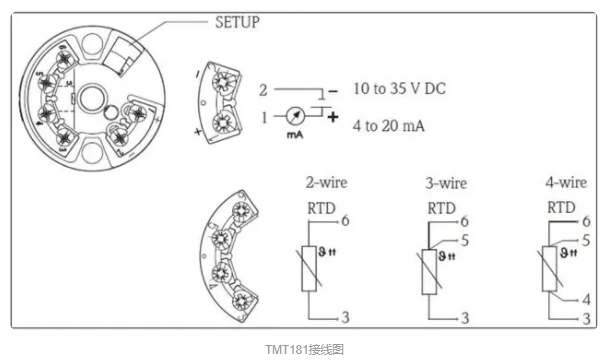

　　TMT181温度变送器接线图如下：

　　电源为二线制10-35VDC

　　1+， 2-

　　TMT180只能接热电阻，不能接热电偶。

　　二线制热电阻： 接3和6端子。

　　三线制热电阻：一端接3，另一端兩根线接5和6。

　　四线制热电阻： 一端两根线接3和4，另一端两根线接5和6。

　　一体化温度变送器通常和显示仪表、记录仪表及电子计算机配套使用，其供电电源最小电压为12V，最高电压为35V，额定电压为24V，在实际使用过程中，一般使用供电电压为24V。一般二次仪表本身带有24V供电电源，在这种情况下直接按二次仪表说明书接线则可，若无24V供电电源，则需要另加24V单独供电。

　　无论二次仪表自带供电，还是另接24电源，其基本接线方式还是如下图所示：

　　1、变送器4-20mA输出（其他电流信号输出同）的情况下：

　　说明：温度变送器正级接24V电源正级，温度变送器负级接二次仪表正级，24V电源负级接二次仪表负级，请注意变送器信号线和电源线共用

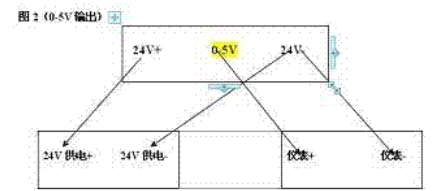

　　2、变送器0-5V输出（其他电压信号输出同）的情况下：
