西门子触摸屏与S7-1200/1500PLC时间同步功能

功能描述：

要使整个工厂的日时钟都相同，可以使用时间同步来将工厂组件的时间进行同步。必须有一个系统组件作为时钟，才能使工厂的所有组件以相同时间运行。作为时钟的组件成为时间主站。接收时间的组件作为时间从站。

时间同步的属性

当PLC和HMI需要时间同步时，以二代精简面板和精智面板与S7--1200/1500PLC时间同步为例说明。

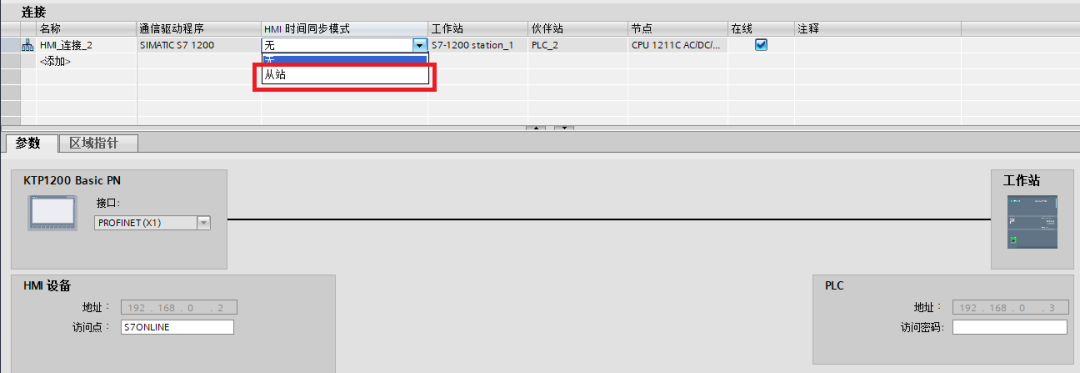

1. 二代精简面板只支持时间的从站模式。

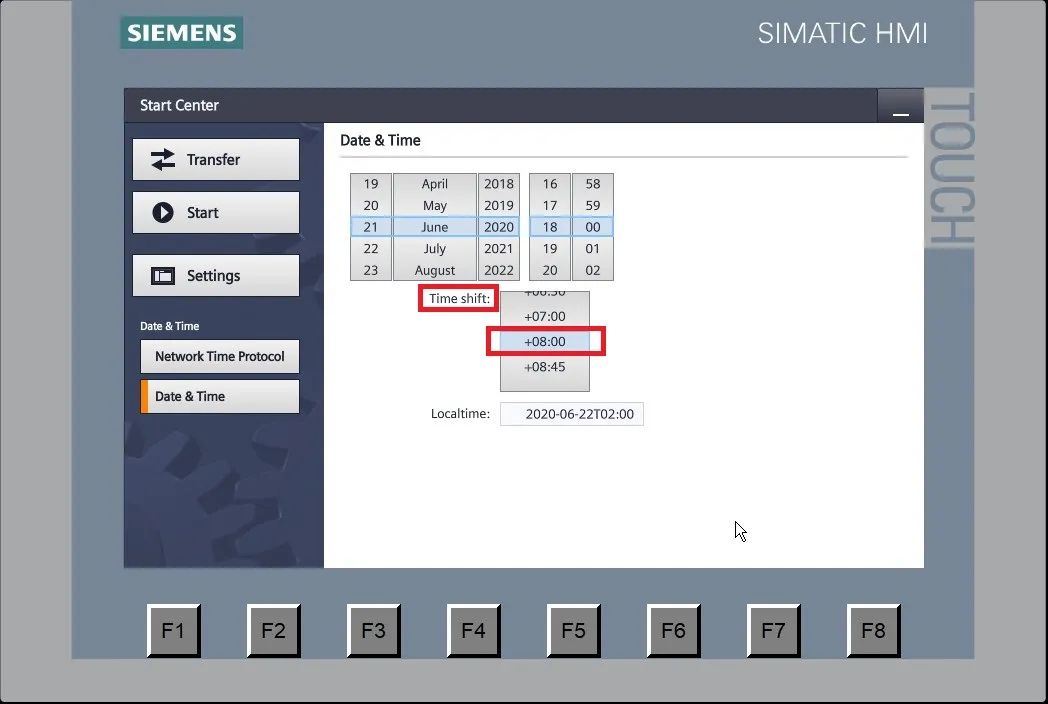

还需要在屏上设置时区，否则时间显示时会存在时差。

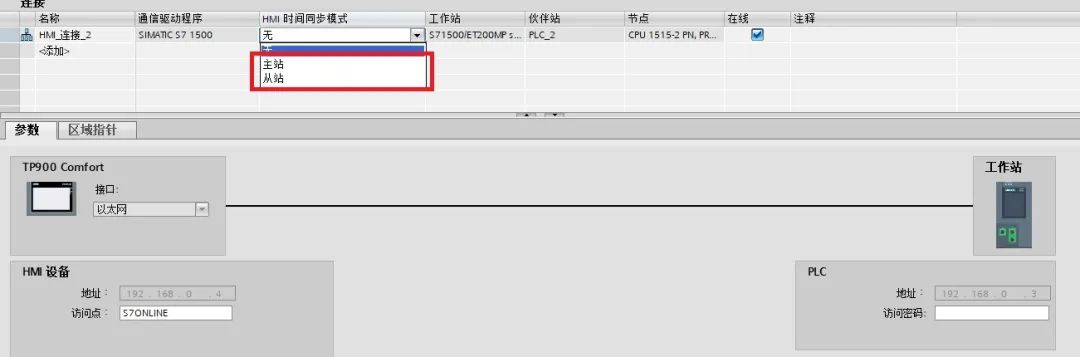

2. 精智面板既可以做主站模式也可以做从站模式。

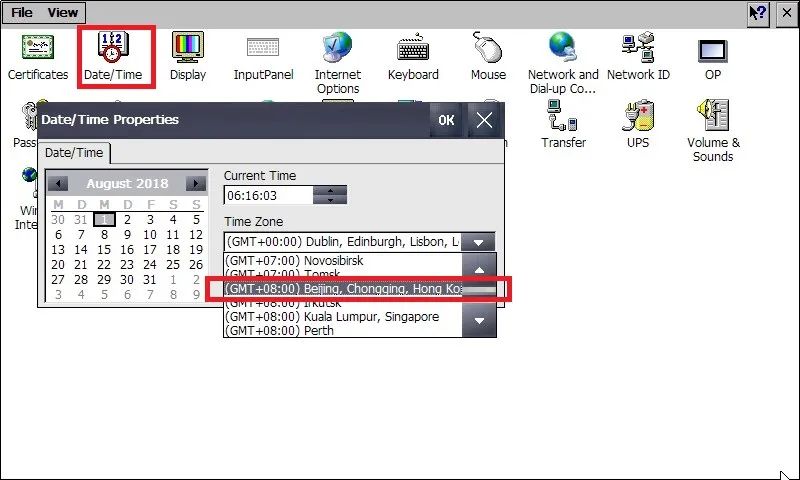

还需要在屏上设置时区，否则时间显示时会存在时差。

组态限制：

HMI 设备既可作为主站对时间进行定义，也可作为从站来接受 PLC 的时间。

在“主站模式”下，在每次建立连接时进行时间同步。

在“从站模式”下，在每次建立连接时进行时间同步，之后每 10 分钟进行一次时间同步。

运行系统启动后立即对 HMI 设备执行首次时间同步。

只有在运行系统工作时，才会对HMI设备执行时间同步。

如果触摸屏设备与 SIMATIC S7-1200或S7-1500 之间存在多个连接，则只能组态一个连接作为“从站”。

如果已对作为“从站”的触摸屏设备启用时间同步，则无法继续使用“日期/时间 PLC”全局区域指针。

如果使用二代精简面板进行组态，则无法同时使用通过 NTP时间同步以及“日期/时间 PLC”区域指针。

无法实现与 SIMATIC S7-1200 (V1.0) 控制器的时间同步。

只有在组态了正确的“访问密码”后，HMI设备才可以从具有“全面保护”安全类型组态的PLC中请求时间。

在HMI设备的“连接”编辑器中组态与具有“全面保护”安全类型的PLC进行通信时使用的“访问密码”。

该“访问密码”必须与PLC中组态的密码相匹配。PLC密码在PLC属性中分配：“常规”->"安全".
