高压变频器在循环水泵供水上的应用案例

节能减排和可持续发展战略已成为全社会的发展趋势，“十二五”时期，我国发展仍处于可以大有作为的重要战略机遇期。锡林浩特北车热源厂现建有4台设计结构相同的58MW循环流化床锅炉。一期1#、2#锅炉一次风机、引风机采用液力耦合器调速，运行成本相对较高，维护工作量大。二期3#、4#锅炉在建设初期就决定采用调速节能效果较好、性能较高、稳定性可靠的希望森兰SBH系列高压变频器作为循环水泵、一次风机、引风机的变频调速装置。本文主要就希望森兰SBH系列高压变频器在锡林浩特市北车热源厂集中供热工程项目中循环水泵供水上的应用进行介绍。

一、前言

锡林浩特市属北温带大陆性气候，年平均气温1.7℃，平均海拔高度988.5米，冬季时间较长，供热时间为7个月。近年来，随着锡林浩特市城市建设步伐不断加快，新增供热面积不断扩大。为了有效缓解了全市热源紧缺现象，2012年，锡林浩特招商引资并开工建设了北车集团城市节能环保集中供热项目。锡林浩特市集中供热工程项目拥有4套58MW供热锅炉。该项目一期工程于2013竣工投产，二期3#炉于14年12月并网供热，有效地缓解了全市热源紧缺的现象。

二、北车热源厂工艺汽水系统流程介绍

北车热源厂汽水系统使用循环水泵并联母管供水，锅炉并联运行的系统方案。该方案具有系统稳定，灵活性好，可靠性高等特点。

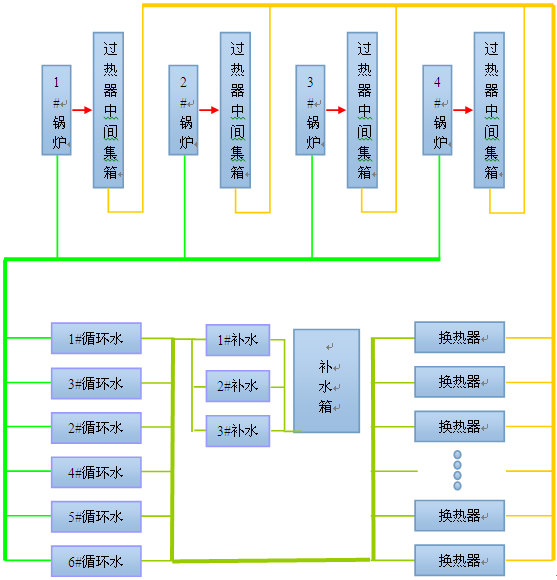

汽水系统工艺流程如下图所示：

锡林浩特北车热源厂全面投产后具备320万平方米取暖供热能力。其中1#、2#、3#循环水泵为一期供热水泵，功率为355KW,直接启动工频运行方式，采用两用一备的使用方案。工频启停电机会对设备造成冲击，会引起电机、水泵、阀门、管路故障率增加，维修费用加大，同时对电网和管网都有很大冲击。4#、5#、6#循环水泵为二期供热水泵，功率为1250KW。4#、5#采用希望森兰SBH系列高压变频器作为水泵的启动运行调速装置。变频器拖动设备启停，不会造成设备冲击，同时经济节能。6#为固态软启动，在调试中因为冲击太大、故障率高等原因已停止使用。日常供水4#、5#变频运行，1#、2#、3#作为备用。

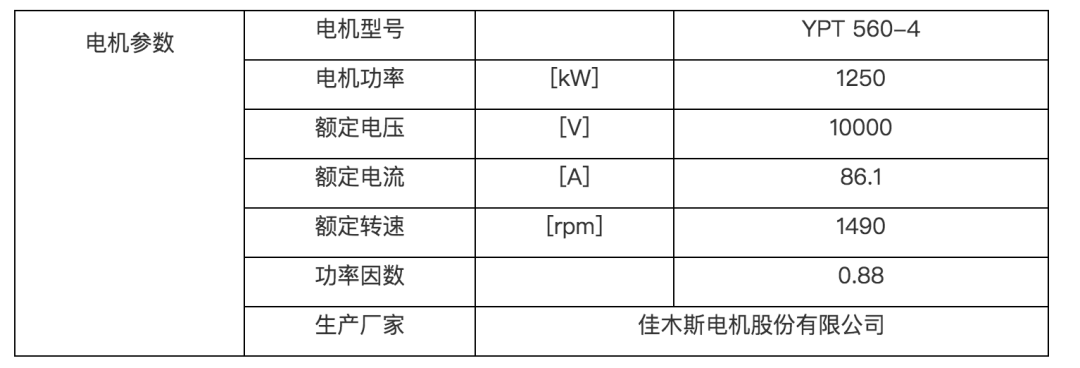

现场电机参数如下表所示：

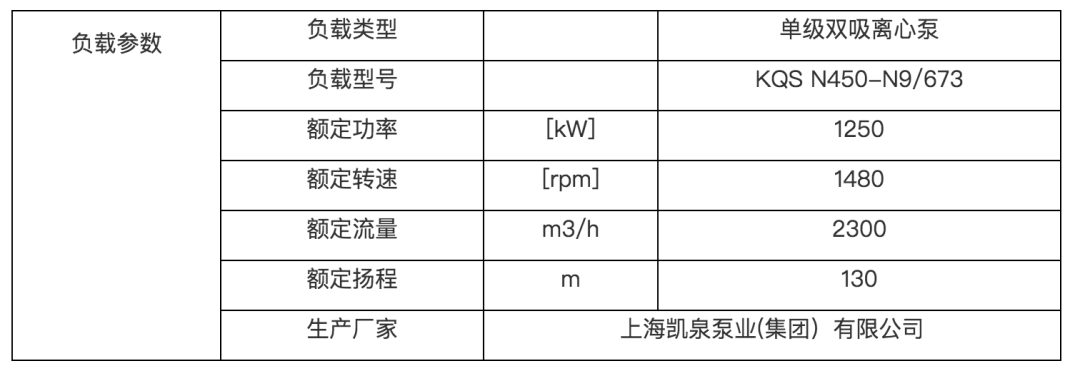

水泵参数如下表所示:

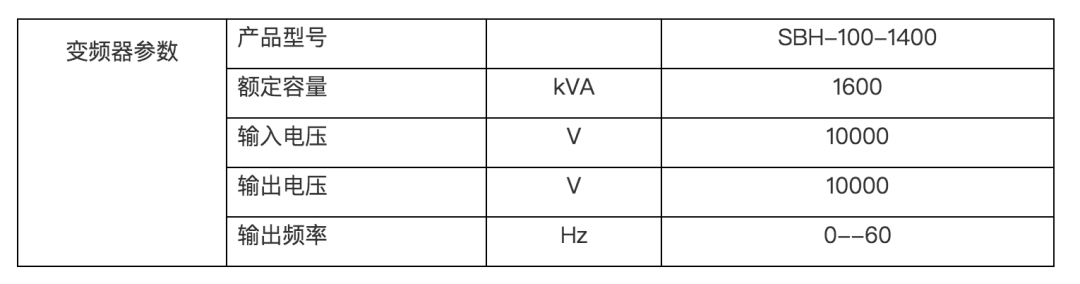

高压变频器参数如下表所示：
