变频器驱动电路简述

变频器是一种电离器件，用于将输入的电源频率调整到不同的输出频率。变频器驱动电路是用于控制变频器的电路，它使变频器按照预定的频率和电压输出所需的功率。

变频器驱动电路的组成部分

变频器驱动电路一般由控制单元、PWM控制电路、功率放大器和保护电路组成。

控制单元负责处理输入信号和输出信号之间的逻辑关系，以及控制变频器的工作状态。例如，当输出负载发生变化时，控制单元可以通过合理地调整变频器的输出电压和频率来保持输出功率的稳定性。

PWM控制电路是变频器驱动电路的主要部分，它用于生成PWM信号，以控制变频器的工作频率和电压输出。PWM信号的宽度和频率决定了变频器输出的电压和频率，因此，PWM控制电路的精度对于变频器的工作稳定性和输出质量至关重要。

功率放大器负责将PWM信号放大，以驱动变频器输出所需的功率。功率放大器的输出电压和电流在一定范围内可调，以适应不同负载的需求。

保护电路用于保护变频器驱动电路和变频器本身。例如，过流、欠压和过温保护等，可以有效地保证变频器稳定工作，并防止电路损坏。

变频器驱动电路原理分析

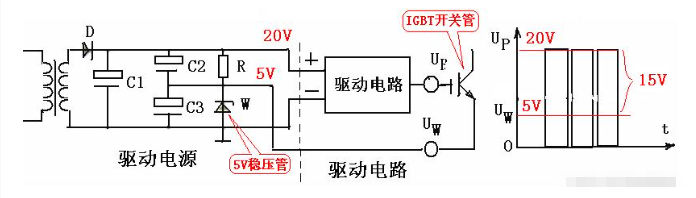

电路作用：为驱动电路提供直流电源。该电路由一只5V稳压管取得5V电源，加在IGBT开关管的发射极上，使驱动信号在零时，保证IGBT控制极为5V的负电压，使管子可靠的截止。

该电源需要4组，三个带浮地，一个直接接地。该电源由变频器的DC/DC直流电源提供。

变频器驱动电路的优点

变频器驱动电路的优点有：

1. 可以根据实际需求灵活调节电机的转速和转矩。

2. 高效节能、稳定性好。

3. 保护电机，延长使用寿命。

4. 控制精度高，操作简便。

总之，变频器驱动电路在工业生产和家庭生活中都有很大的应用前景，可以提高生产效率、降低能源消耗、改善生活质量。

变频器驱动电路的设计步骤

以下是变频器驱动电路设计的步骤：

1. 了解电机的特性和工作要求，包括电机额定电压、额定电流、转速范围等信息。

2. 选择合适的开关器件和反馈元件，包括功率晶体管、集成电路、光耦等。这些器件的选择应该考虑其电流承受能力、耐压能力、高温性能等因素。

3. 设计驱动电流和控制信号的滤波电路，以确保电路稳定性和电磁兼容性。

4. 根据电机要求，设计制动电路和保护电路，以保证电机安全运行。

5. 选择合适的控制算法，包括PID控制、电压/频率控制、矢量控制等。控制算法应该能够稳定地控制电机转速，并提供足够的控制精度。

6. 考虑电机启动、加速和减速时的电路响应速度和稳定性，尽可能地减小起动时的冲击和振动。

7. 进行电路仿真和验证，以确保电路的性能和稳定性。

总之，变频器驱动电路设计要保证电机的安全和稳定运行，同时满足电机的控制和调节需求。
