GX Works2与PLC的通信和程序仿真调试方法

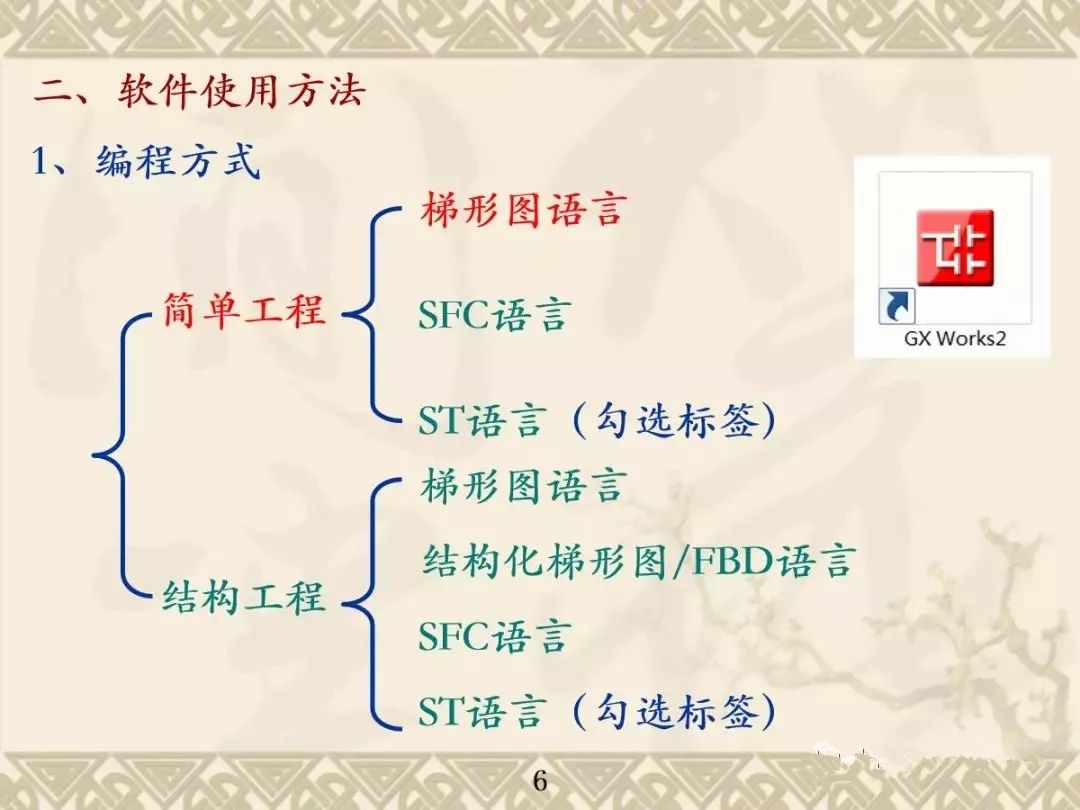

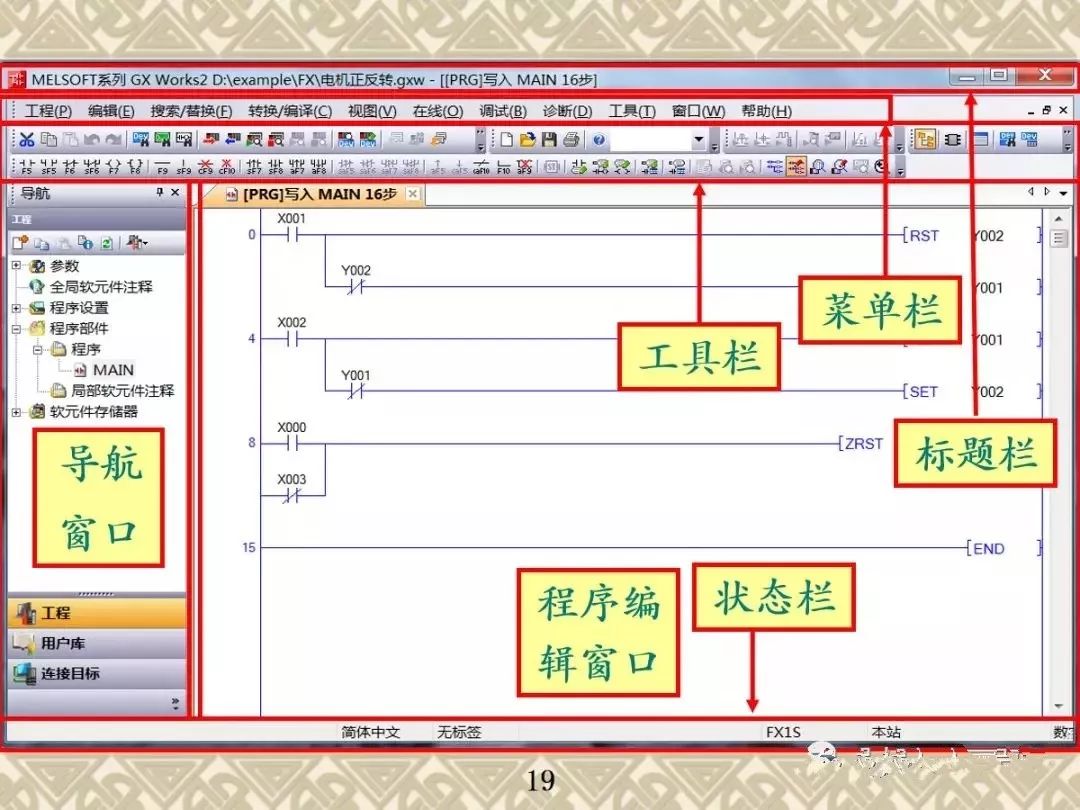

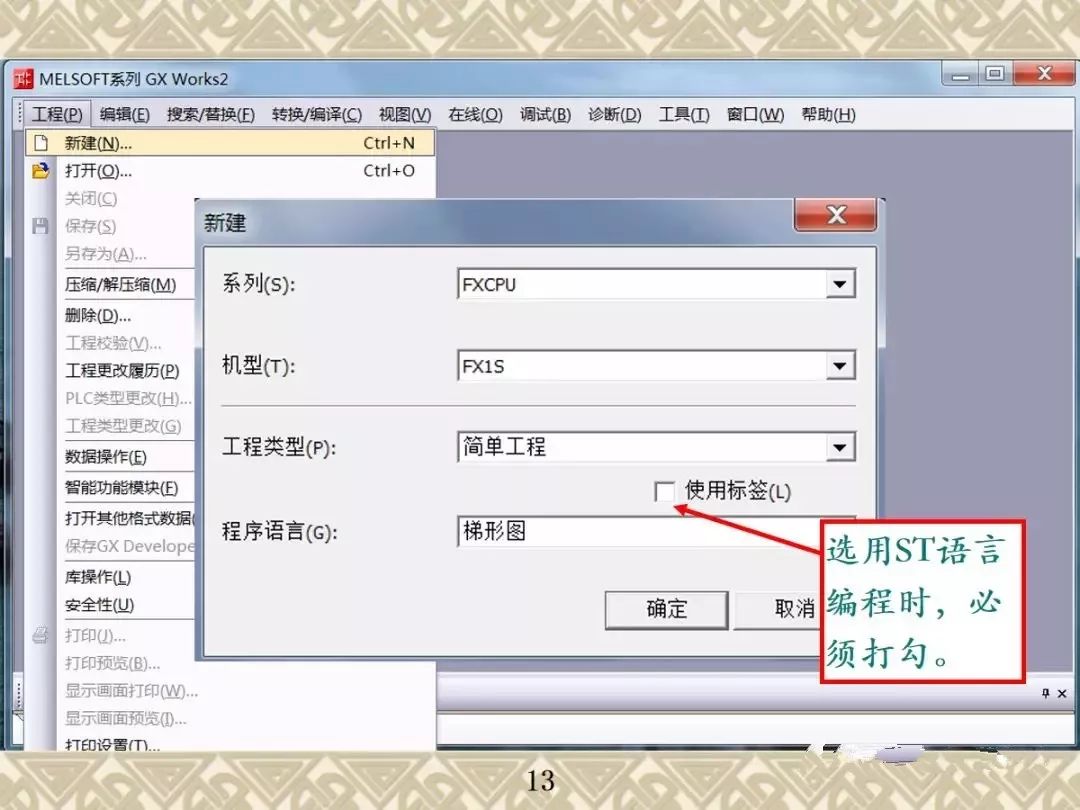

三菱PLC2011年之后推出编程软件GX Works2，该软件有简单工程和结构工程两种编程方式。支持梯形图、指令表、SFC、ST、结构化梯形图等编程语言，集成了程序仿真软件GX Simulator2。具备程序编辑、参数设定、网络设定、监控、仿真调试、在线更改、智能功能模块设置等功能，适用于三菱Q、FX系列PLC。可实现PLC与HMI、运动控制器的数据共享。

四、程序仿真调试

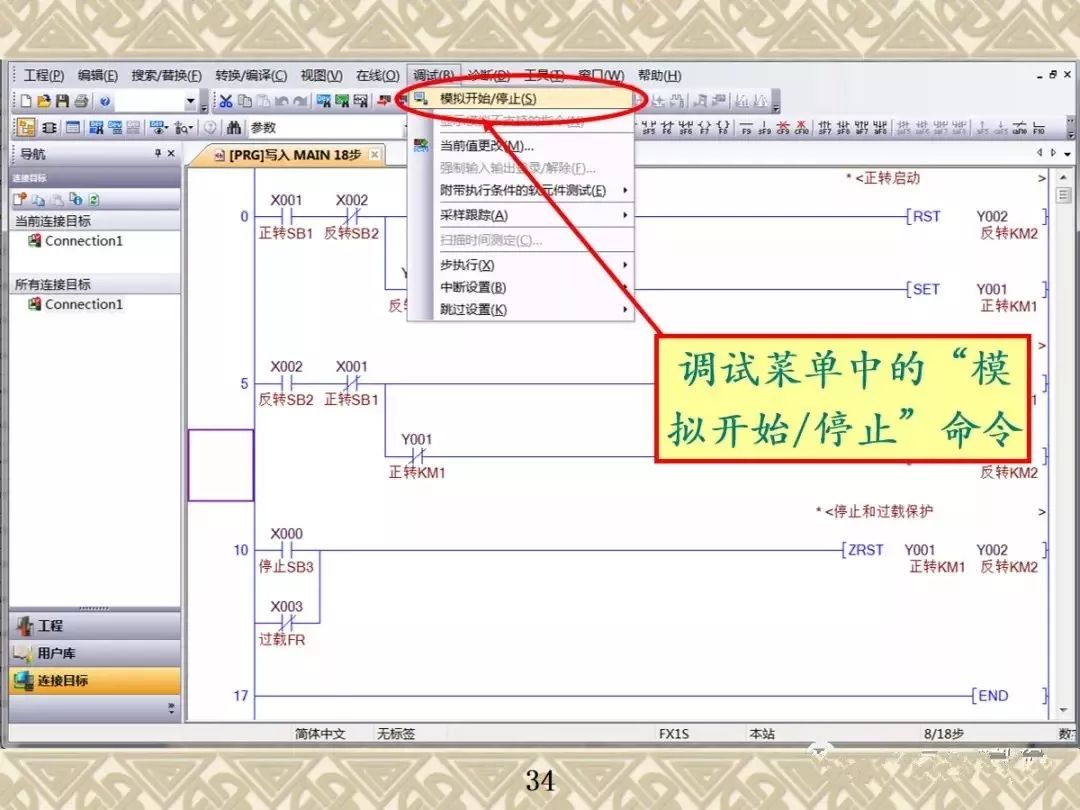

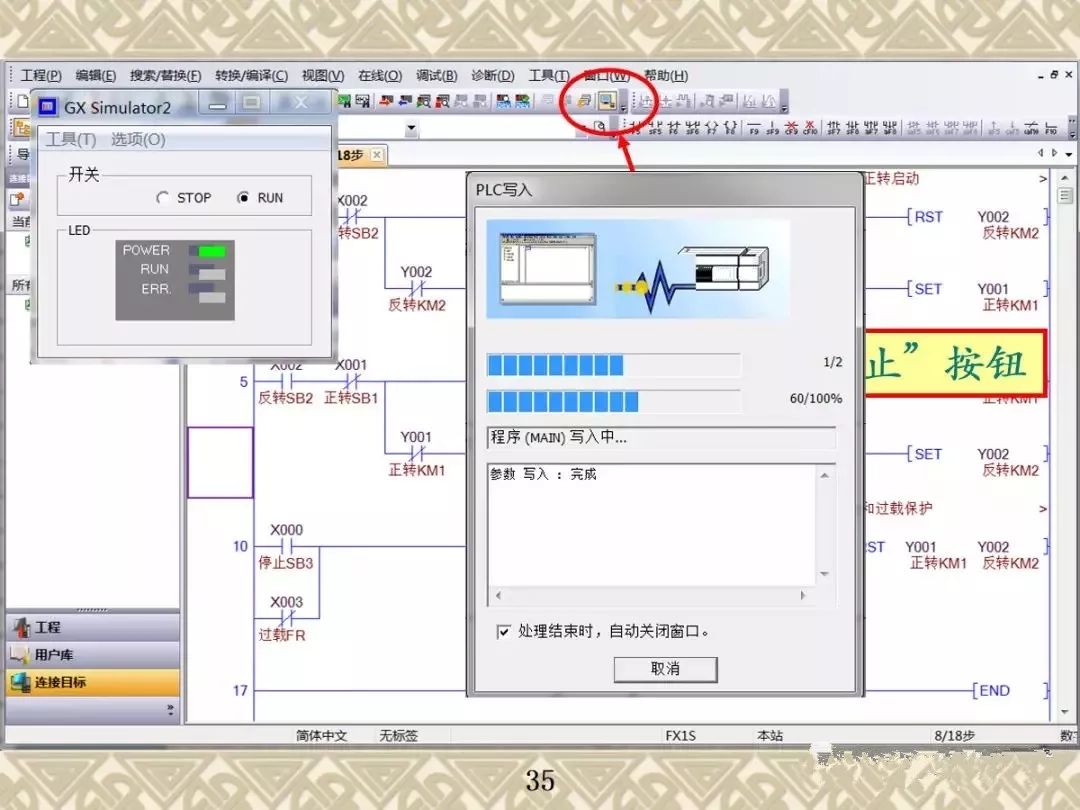

方法1：调用调试菜单下的“模拟开始/停止”命令。

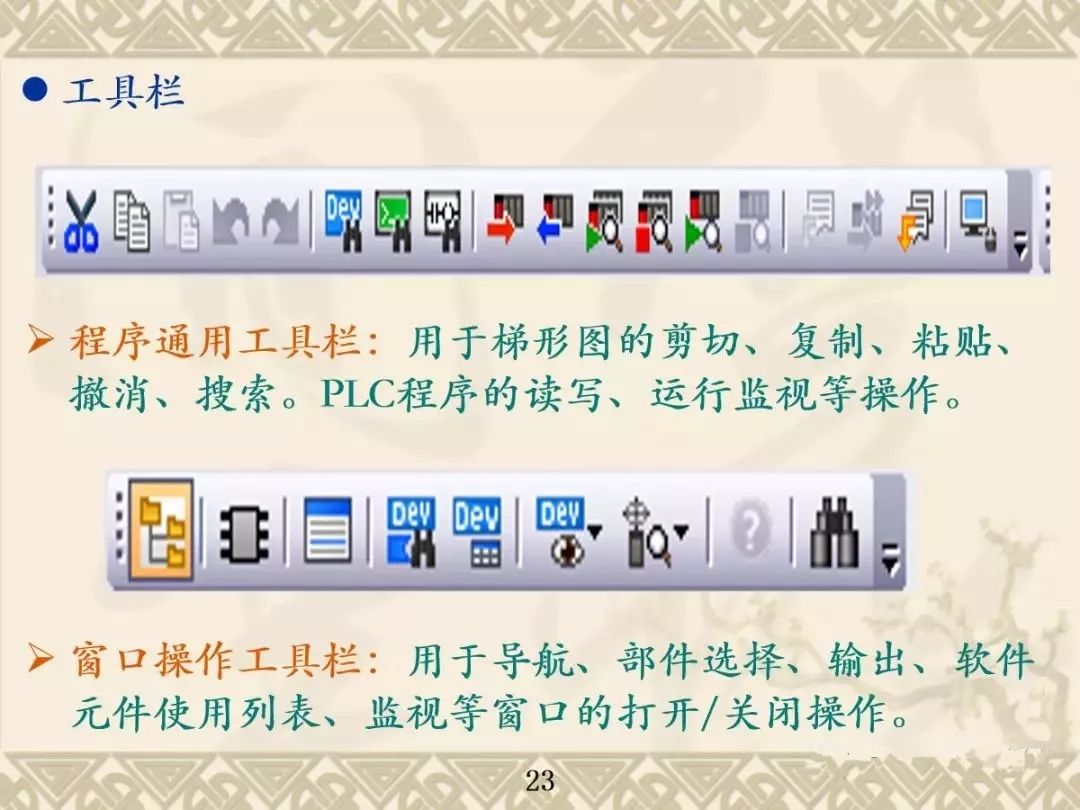

方法2：单击工具栏中的“模拟开始/停止”按钮。

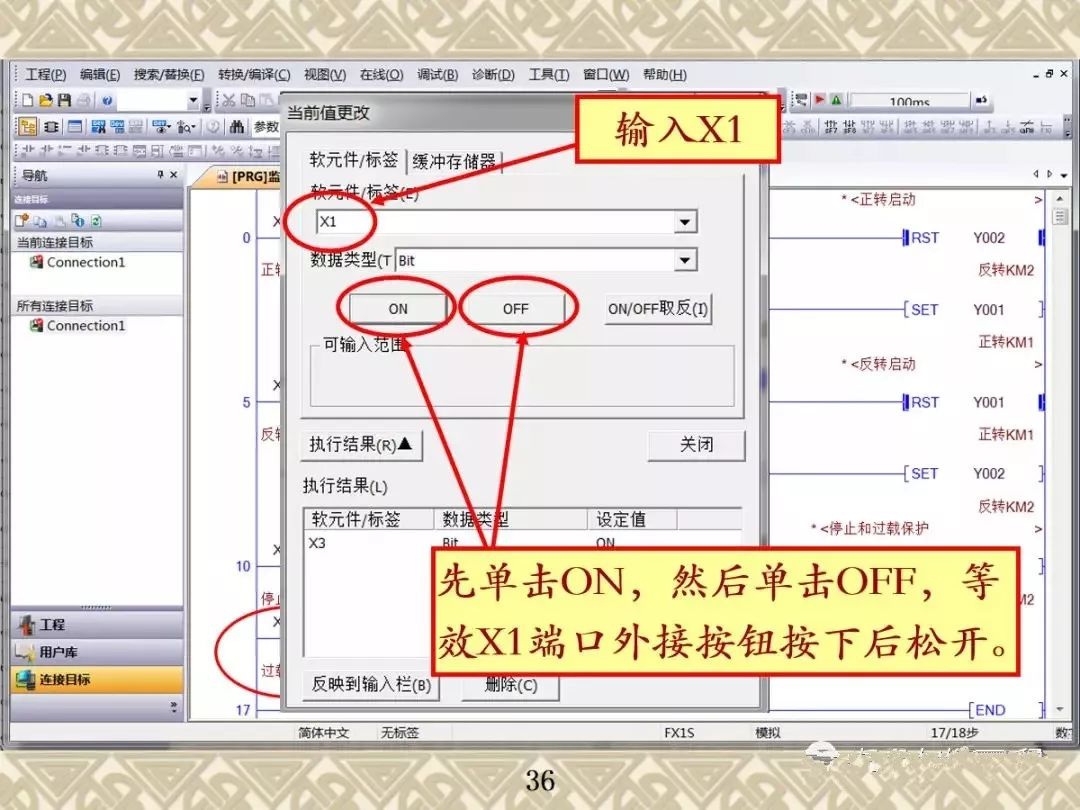

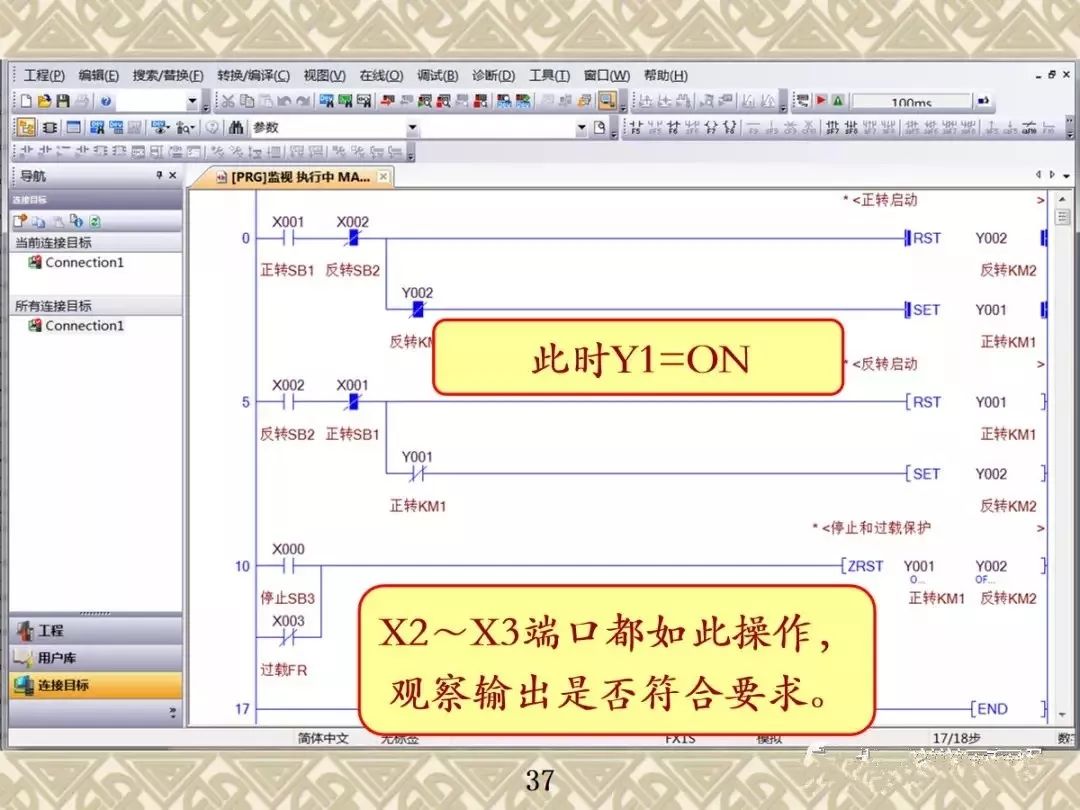

模拟运行开始后，调用“当前值”更改对话框。输入要改变的软元件，更改软元件的存储值，观察程序运行效果。可更改位元件、字元件的存储值。能实现开关量、模拟量（缓冲存储器）的仿真。仿真结束后，需要把编辑状态从读取模式改为写入模式，才能修改程序。
