绕线型异步电动机的基本结构

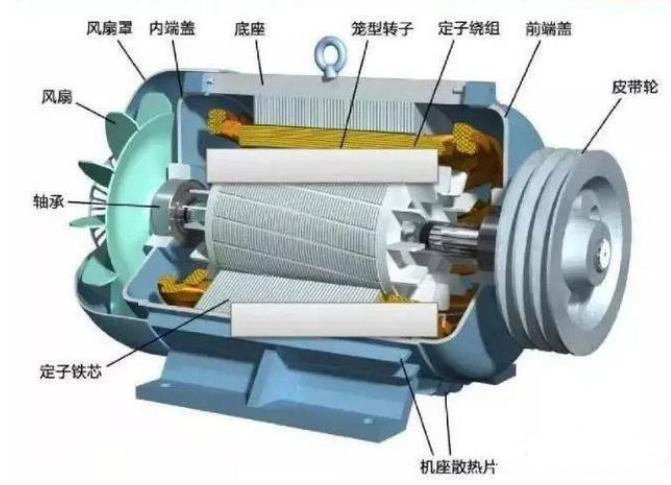

三相异步电动机种类繁多，按转子结构分为鼠笼式和绕线式异步电动机两大类；按机壳的防护形式分类，鼠笼式又可分为防护式、封闭式、开启式等，其外形如图1所示；按冷却方式可分为自冷式、自扇冷式、管道通风式与液体冷却式。异步电动机分类方法虽不同，但各类三相异步电动机的基本结构却是相同的。

绕线型异步电动机的基本结构包括以下部分：

定子：定子由铁芯和绕组组成，铁芯通常采用硅钢片叠压而成，绕组则是由若干根绕制在铁芯上的绕组线组成。

转子：转子也由铁芯和绕组组成，但绕组通常是由导体棒或铜条制成的。

端环：定子绕组的两端连接至端环，通过端环连接至电源。

转子匝间隙：转子与定子之间的空隙，也是电磁能量转换的重要场所。

磁极：在定子上，有若干个等间隔的磁极，它们的极性相间，形成交替的磁场。

风扇：电机运行时会产生热量，风扇用于将热量带走，以保证电机正常运行。

绕线型异步电动机的工作原理是：通过三相电源供电，电源的电流在定子绕组中产生旋转磁场，旋转磁场将转子带动旋转，从而实现机械能转换。

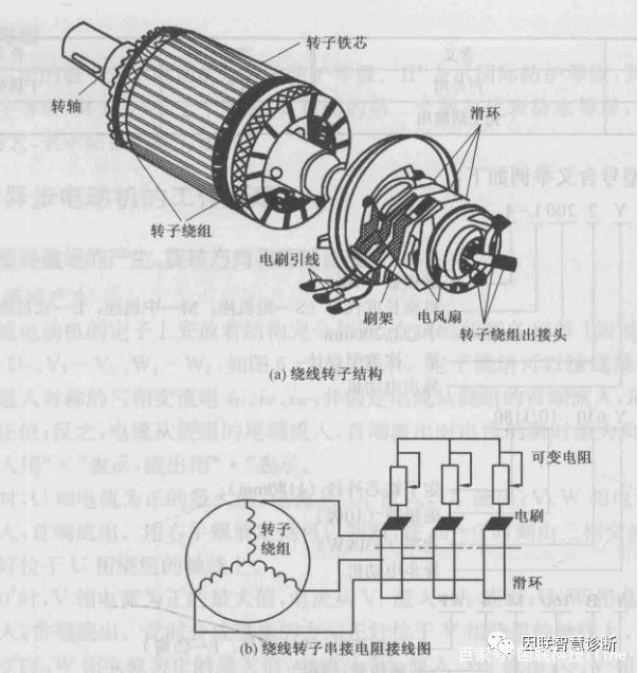

绕线式异步电动机的定子绕组与鼠笼式定子绕组相同，而转子绕组与定子绕组类似，采用绝缘漆包铜线绕制成三相绕组嵌入转子铁芯槽内，将它接成星形连接，3个端头分别固定在转轴上的3个相互绝缘的滑环（称为集电环）上，再经压在滑环上的3组电刷与外电路相连，一般绕线转子电动机在转子回路中串电阻，以改变电动机的启动和调速性能。3个电阻的另一端也接成星形，如图2所示。

图2 绕线转子
